Stuv 30 Compact - Cleaning Ash Pan Space and Seal Check

27
SN 131766 - ...
5
6
4
7
8
3
1
2
Stûv 30-compact haut - 02/14

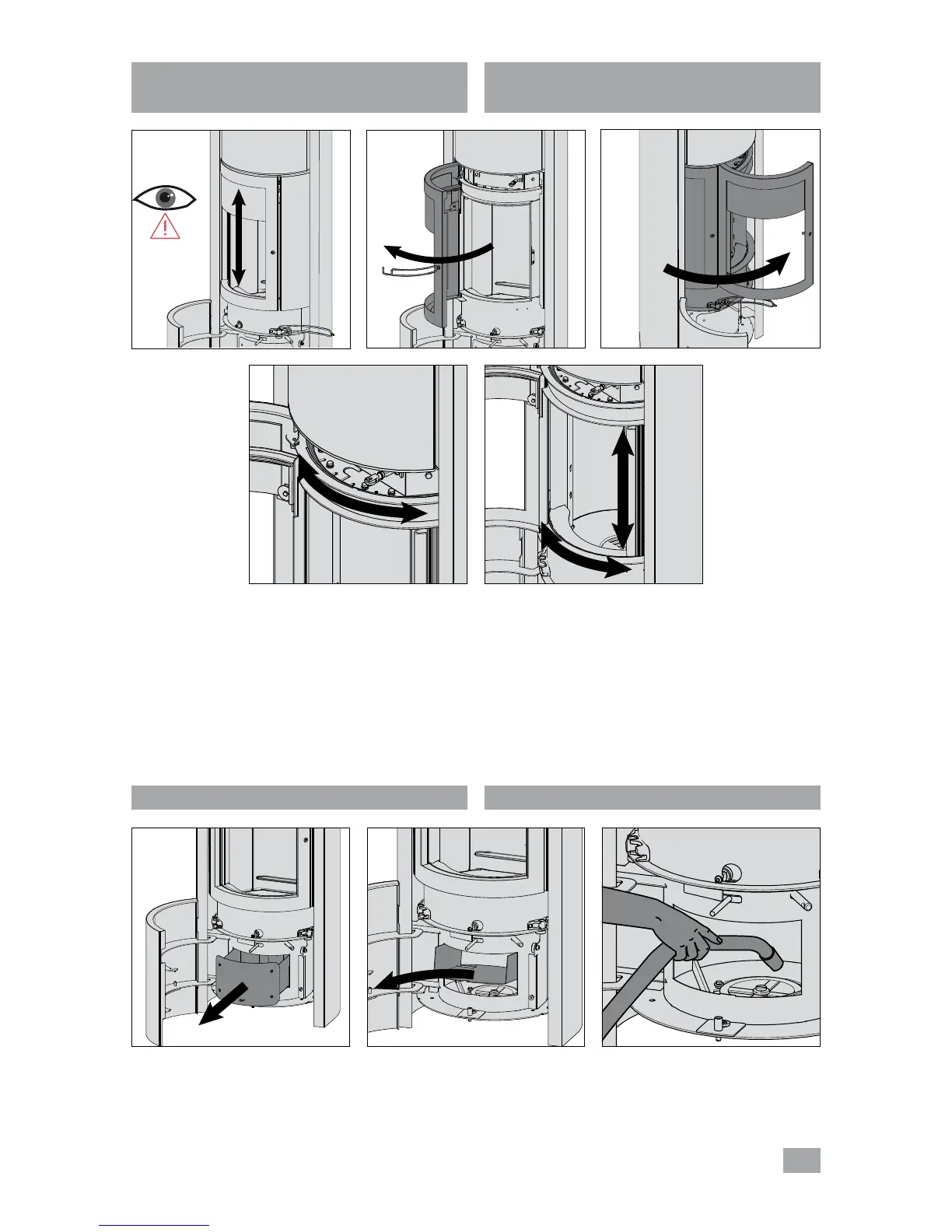

Verifier le joint du tambour
- Positionner la porte bandeau au 3/4 de sa position [photo
3] et vérifier le joint situé à votre gauche [photo 4].
- Vérrouiller le tambour en position feu ouvert et ouvrir la
porte [photo5].
- Déverrouiller le tambour [photo 6] et vérifier les trois
joints restants [photos 7 et 8].
- Ouvrir le portillon cendrier et enlever le cendrier
[photo1].
- Enlever le support du cendrier [photo2].
- Aspirer le fond du foyer [photo3].
Nettoyage de l'espace sous le cendrier
Vérification de l’état des joints (suite)Checking the condition of the seals
(continuation)
Checking the drum seal :
– Position the upward sliding door to three-quarters open
[photo 3] and check the seal on your left
[photo 4].
– Lock the drum in the open-fire position and open the
door
[photo 5].
– Unlock the drum [photo 6] and check the three
remaining seals [photos 7 and 8].
Cleaning the space beneath the ash pan
– Open the ash pan door and remove the ash pan [photo
1]
– Remove the ash pan support
[photo 2].
– Vacuum the bottom of the stove [photo 3].
