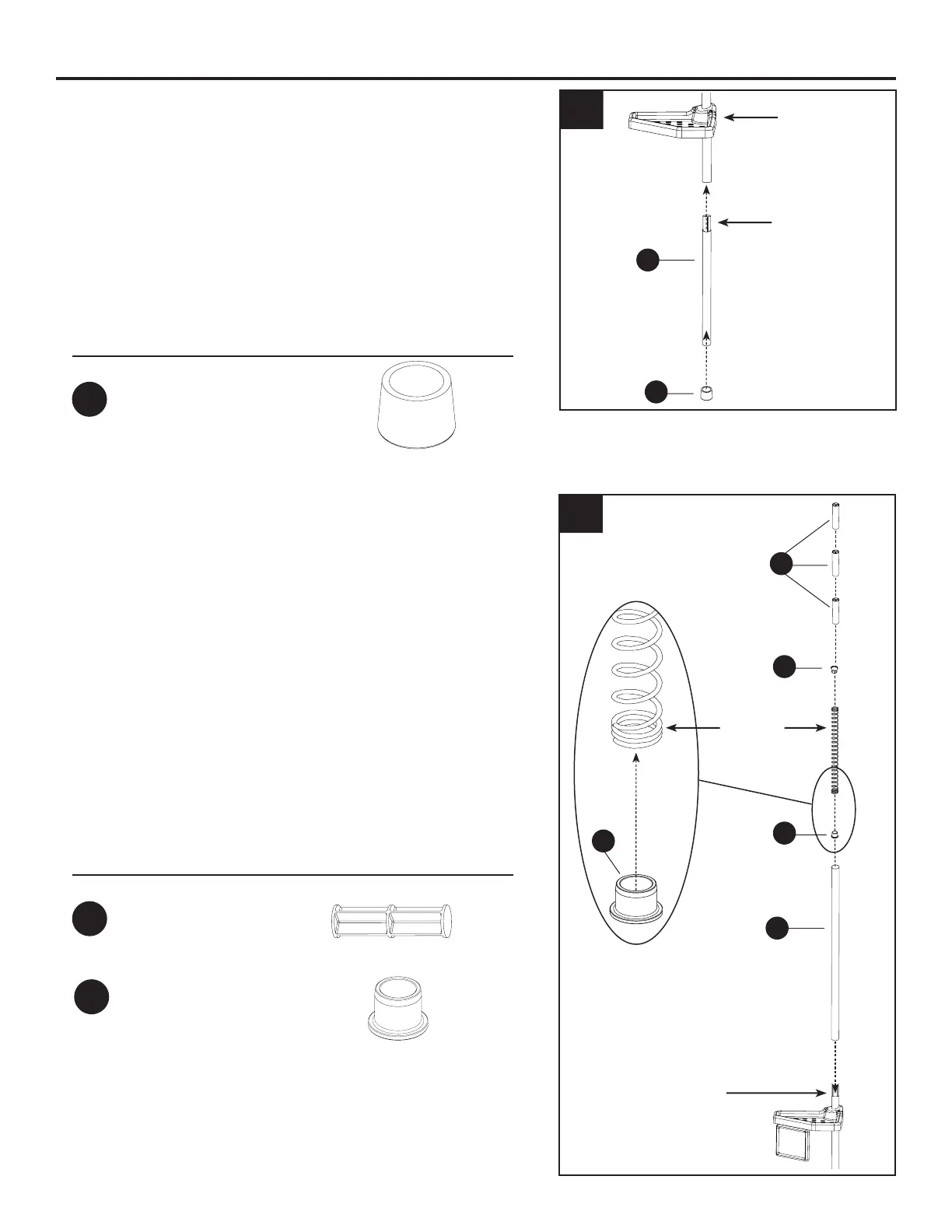

INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
6. Coloque la tapa de extremo grande (CC) en
el tubo cónico corto (E).
Coloque el extremo cónico del tubo cónico
pequeño (E) en el extremo no cónico del ensamble
del tubo inferior, como se muestra.
Tapa de extremo grande
x 1
CC
CC
16
7
Aditamentos utilizados
7. NOTA: ESTE ENSAMBLAJE SE MUESTRA PARA
UNA ALTURA DE ABERTURA DE 243,84 CM. El
siguiente ensamblaje se debe modicar en base a
su altura de abertura, CONSULTE LA TABLA DE
LA PÁGINA 4.
Inserte los topes de resorte (FF) en los extremos
del resorte, como se muestra. NOTA: el resorte se
encuentra dentro del tubo recto (B).
Coloque el tubo recto (B) en la parte superior del
ensamble e inserte tres espaciadores (AA) en el
tubo recto (B), como se muestra.
Tope de resorte
x 2
FF
6
E
ensamble del
tubo inferior
Espaciador
x 3
AA
resorte
B
extremo cónico en la
parte superior
FF
FF
FF
AA
extremo cónico en
la parte superior
IS2265
