Style selections 1599749 - Page 17

17
IS2265
8
Aditamentos utilizados

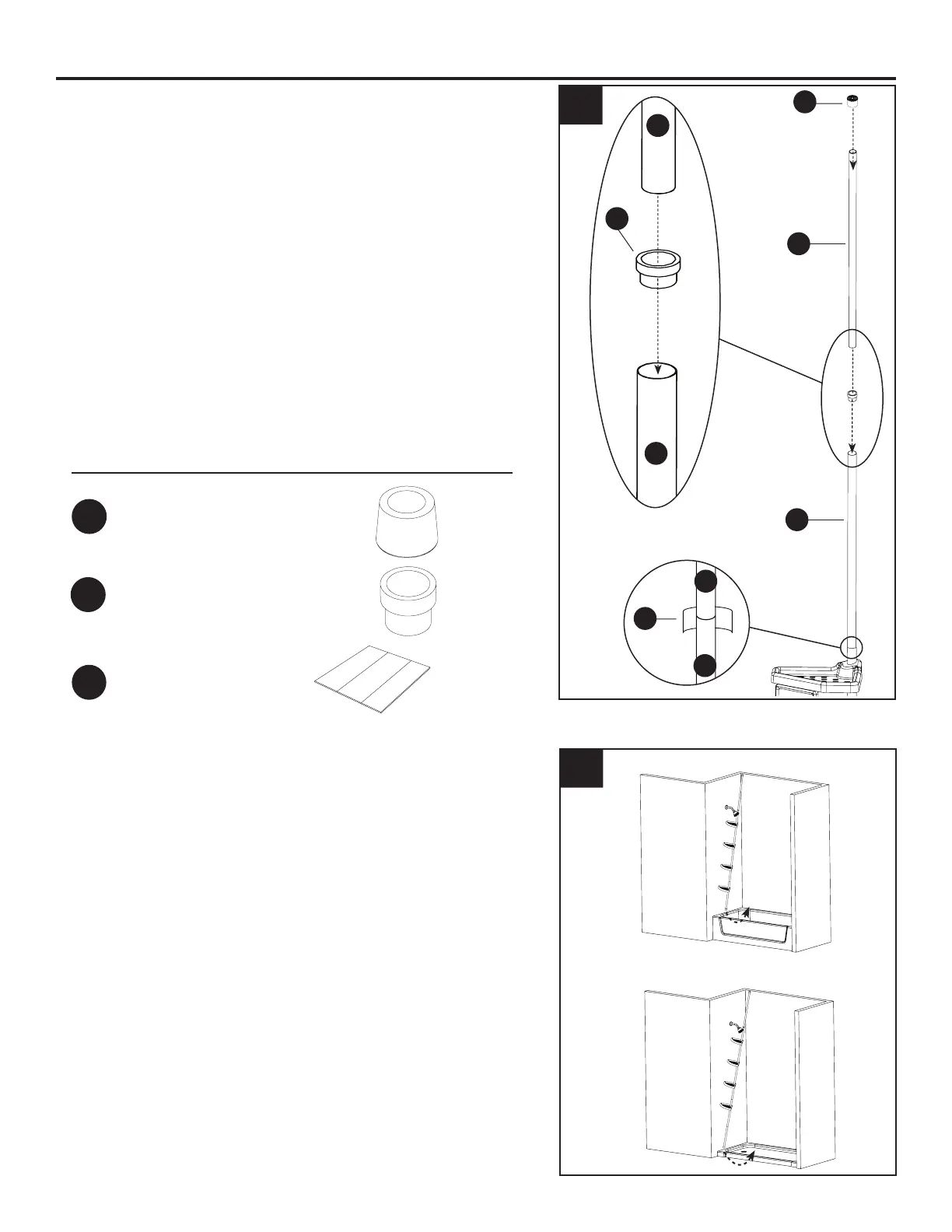

8. Coloque tapa de extremo pequeña (BB) en el tubo
de 3/4 pulg.
Inserte el anillo de transición (EE) en el tubo recto (B).
Deslice el tubo de 3/4 pulg. (A) a través del anillo
de transición (EE) y dentro del tubo recto (B), como
se muestra.
Coloque las tiras de cinta (GG) alrededor de las
uniones de los tubos.
NOTA: después de insertar el tubo de 3/4 pulg. (A)
en el tubo recto (B), asegúrese de que el anillo
de transición (EE) encaje perfectamente en el
tubo recto (B).
Anillo de transición x 1
EE
Tapa de extremo pequeña
x 1
BB
B
BB
EE
GG
Tira de cinta
x 1
A
B
A
B
C
GG
9. NOTA: asegúrese de que está realizando la
instalación en un entorno limpio, seco y seguro.
Comprima la PARTE SUPERIOR de la unidad
contra el techo en la ubicación deseada, g. 1.
Ahora, mueva el extremo INFERIOR a su lugar de
modo que la unidad quede en posición vertical, g. 2.
9
g. 1
g. 2
INSTRUCCIONES DE ENSAMBLAJE
