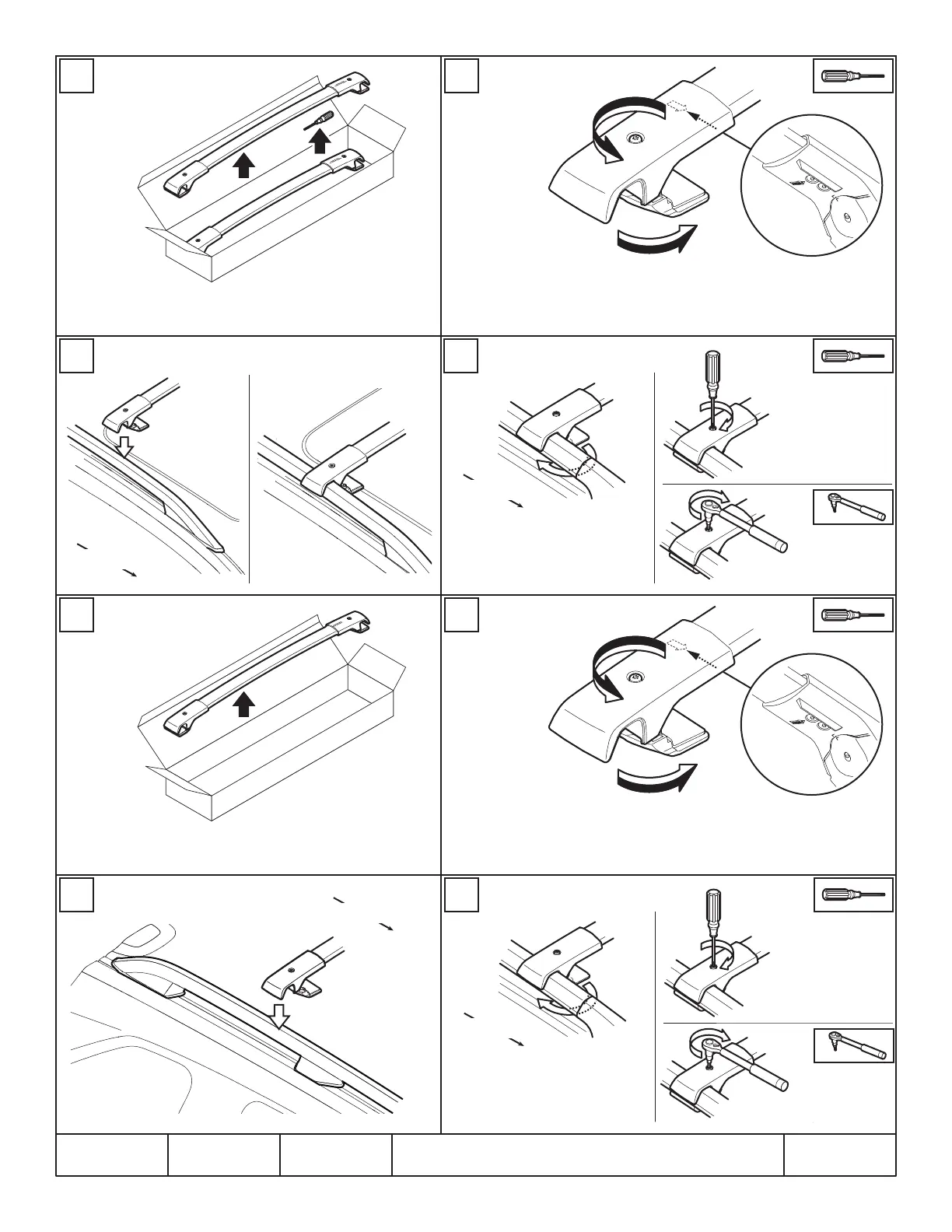

Front Crossbar
Traverse avant
Front Crossbar
Traverse avant
Front Crossbar
Traverse avant
Front Crossbar
Traverse avant
Note: Front Crossbar is longer than the Rear Crossbar.
Remarque: La traverse avant est plus longue que la traverse arrière.
2A. Loosen screw (do not remove) 2B. Swing lower clamp 180º
2A. Desserrez la vis (ne pas ôter) 2B. Faites pivoter la bride inférieure de 180º
Note: Orient using front of vehicle arrow molded on underside of crossbar
Remarque: Orientez la flèche moulée qui se trouve en dessous de la traverse vers l’avant du véhicule.
4B. Tighten screw
using the torx
head screw driver.
4A. Swing lower clamp 180º into
position under side rail.
Faites pivoter la bride inférieure de
180º, en position sous le rail latéral.
Serrez la vis à l’aide
du tournevis Torx.
2
3 4
PAGE
2/2
SUBARU OF AMERICA
4C. Torque: 30-35 in./lbs
Couple de serrage: 30-35 po-lb
5
Rear Crossbar
Traverse arrière
Rear Crossbar
Traverse arrière
Rear Crossbar
Traverse arrière
Rear Crossbar
Traverse arrière
Note: Rear Crossbar is shorter than the Front Crossbar.
Remarque: La traverse arrière est plus courte que la traverse avant.
6A. Loosen screw (do not remove) 6B. Swing lower clamp 180º
6A. Desserrez la vis (ne pas ôter) 6B. Faites pivoter la bride inférieure de 180º
Note: Orient using front of vehicle arrow molded on underside of crossbar
Remarque: Orientez la flèche moulée qui se trouve en dessous de la traverse vers l’avant du véhicule.
6
7
8
Front of Vehicle
Avant du véhicule
Front of Vehicle
Avant du véhicule
Front of Vehicle
Avant du véhicule
8B. Tighten screw
using the torx
head screw driver.
8A. Swing lower clamp 180º into
position under side rail.
Faites pivoter la bride inférieure de
180º, en position sous le rail latéral.
Serrez la vis à l’aide
du tournevis Torx.
8C. Torque: 30-35 in./lbs
Couple de serrage: 30-35 po-lb
Front of Vehicle
Avant du véhicule
