Suncast GS4000 - Page 8

C/iinoefEno
£<!ifer»ttiyt*c/ti>»8
Swp tna
.»H»tM
a
pressor
he
oeu-wiasc* ana site par*e
CtMhii ji< 30 Hi «n:ic
K
pamuu
cW
ftwpinmwL, uiftal
21
.

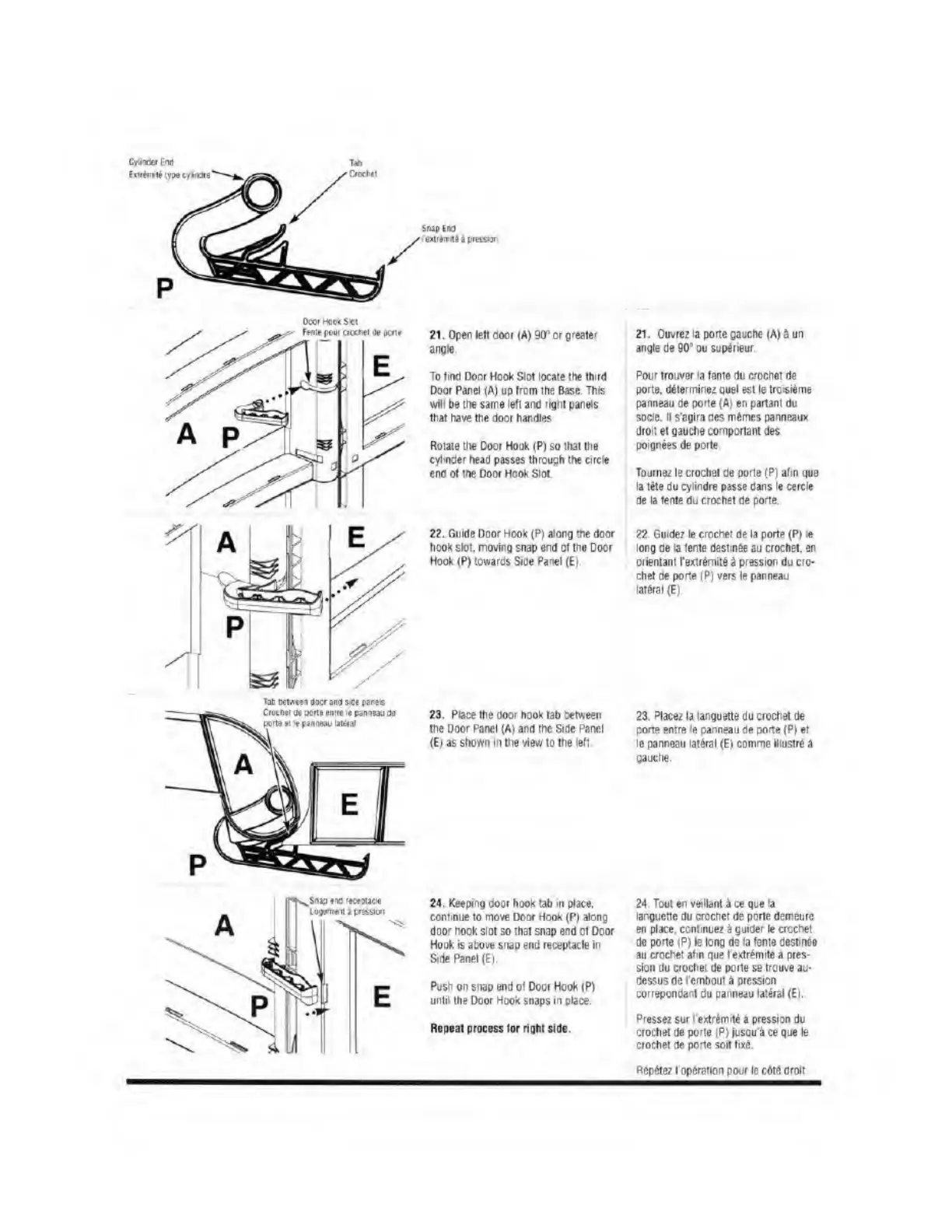

Open left doof
(A)
90'
or greater
To
find Door Hook Slot locate the third
Door Panel (A) up
from
the Base. This
will
be
the
same
left
and
right panels
that have the door handles
Rotate the Door Hook
(P) so that
the
cylinder
head passes through the
circle
end of the Door Hook Slot.
22.
Guide Door Hook fP) along
me
door
hook slot, moving snap end of the Dooi
Hook <P> towards Side Pawl
IE).
23. Place the door hook tab between
the Door Panel (A) and the Side Panel
<E> as
shown in
the
view
to the left.
24. Keeping dooi hook
tab
in place,
continue
to
move Ooor Hook
(P) along
door
hook
slot
so thai snap
end
ol Door
Hook is above snap end receptacle in
Side
Panel
(£).
Push on snap end of Door Hook <P)
until
the
Door Hook
snaps in place.
Repeat process tor right side.
21. Ouvrez
la
pone gauche (A) a un
angle
de
90*
ou
sup^rieur
Pour trouver la fente
du
crochet de
porte, d&erminez quel est le
troisieme
panneau
de
porte (A) en partant
du
socle.
II s'agira des mimes panneau*
dioii et gauche
cornporlani
des
poignees
de
porte
Tournsi
le
crochet
de
ports (P) afin
que
la tete du cylindre passe dans le
cercle
de
la
tente du
crochet
de
porte.
22
Guide:
le crochet de la porte (P) «
long
de
la feme
destmee au crochet,
en
orientant rextiemitS
i
pression
du
cro-
chet de
porte (P)
vers le panneau
lateral
(E).
23. Place*
la
languette
du crochet de
porte entre le panneau
de
porte (P)
et
le panneau lateral
(E)
comme iiiustre
a
gauche.
24. Tout en veillant
a ce que
la
languette du crochet de porte demeure
en place, continue*
a
gmder le crochet
de
porte <P) le long
de
la fente
desbrte
au
crochet afin
que
I
extremrte a pres-
sion
du
ciochet
de
porte
se
Iroiwe
au-
dessus de l embout a pression
correpondanl rju
panneau
lateial
(E).
Pressez sur
rextremfte
a pression du
crochet de
porte |P)
iusou'a ce que le
crochet de pone sort tixe.
Rftpete? I operation pour le cote droit
