NOTA: ajuste las barras inferiores a la posición deseada
para una altura cómoda alineando la línea en la rueda
dentada para ajuste con una de las tres líneas en el
cuerpo de la escaricadora + aireadora (Fig. 3).
3. Asegure las dos barras intermedias a las barras inferiores
usando un juego de pernos y perillas. Apriete las perillas
en ambos lados para garantizar un ajuste seguro (Fig. 4).
4. Conecte las barras superiores a las barras intermedias
usando los pernos y perillas restantes. Apriete las perillas
en ambos lados para garantizar un ajuste seguro (Fig. 5).
5. Sujete el cable con el gancho para cable de repuesto y el
gancho en la rueda dentada para ajuste (Fig. 6).
Ensamblado de bolsa recolectora de
paja
m ¡ADVERTENCIA! No intente usar la máquina sin
haberle instalado la bolsa recolectora de paja. Esto puede
presentar un peligro de escombros voladores.
m ¡ADVERTENCIA! El producto debe ser apagado y el
dispositivo de corte debe haber dejado de girar por completo
antes de que usted conecte o vacíe la bolsa recolectora de
paja.

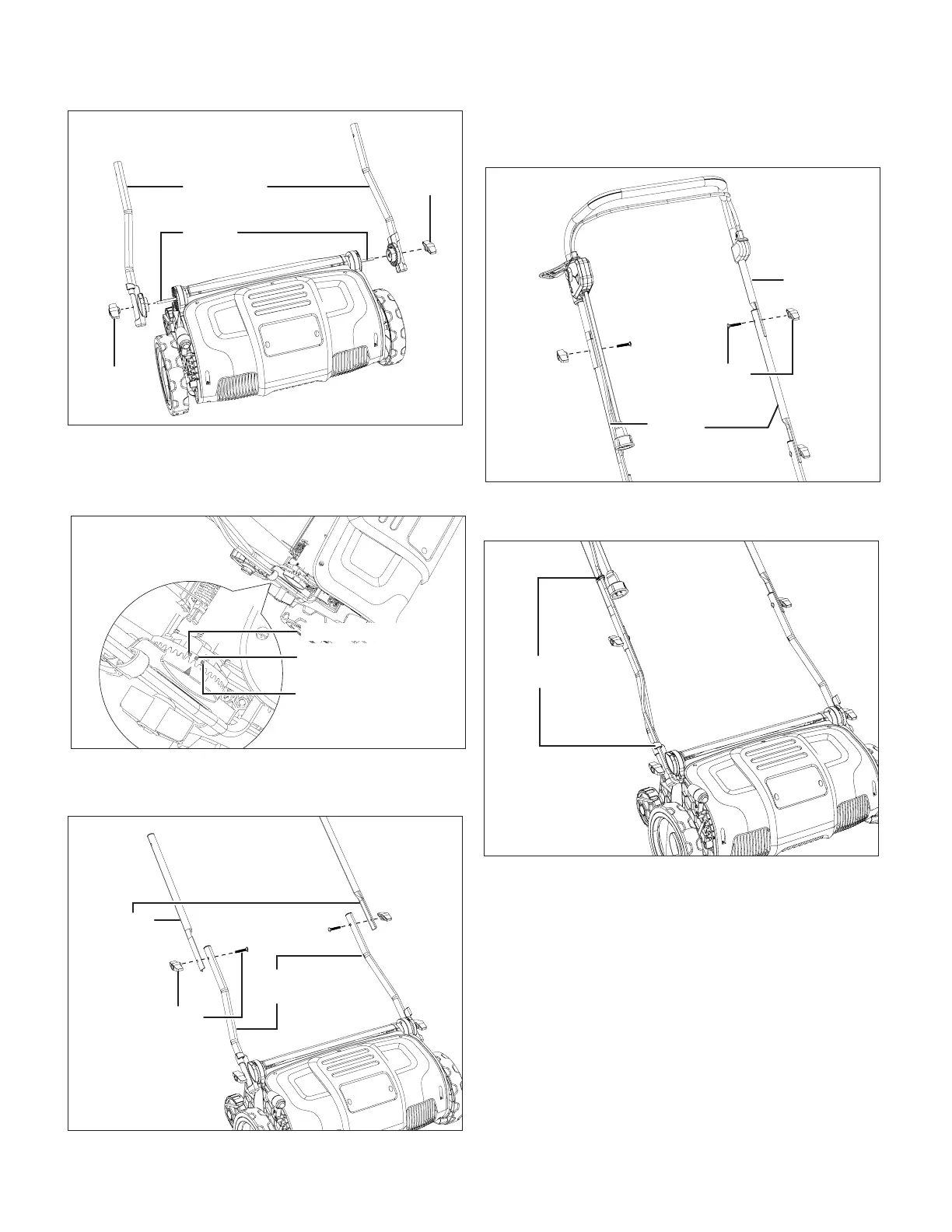

Fig. 2
Manillares
inferiores
Pernos
Perilla
Perilla
Fig. 3
Baja: 37.4 plg (95 cm)
Intermedia: 41.3 plg
(105 cm)
Alta: 45.2 plg (115 cm)
Fig. 4
Barras
inferiores
Barras
intermedias
Perilla y perno
de barras
intermedias
Fig. 5
Barras
intermedias
Perilla y perno
de barras
superiores
Estructura
de mango
superior
Fig. 6
Ganchos
para cable
