Sunred SMQ2000A - Page 12

www.sunred.nl
4
Base Assembly
Heating Element Assembly
Knob
Upper Post Assembly
Middle Post
Lower Post Assembly
Tube Cover
Clamp
Power Cord
Power Cord
5
Heating Element Assembly
Body

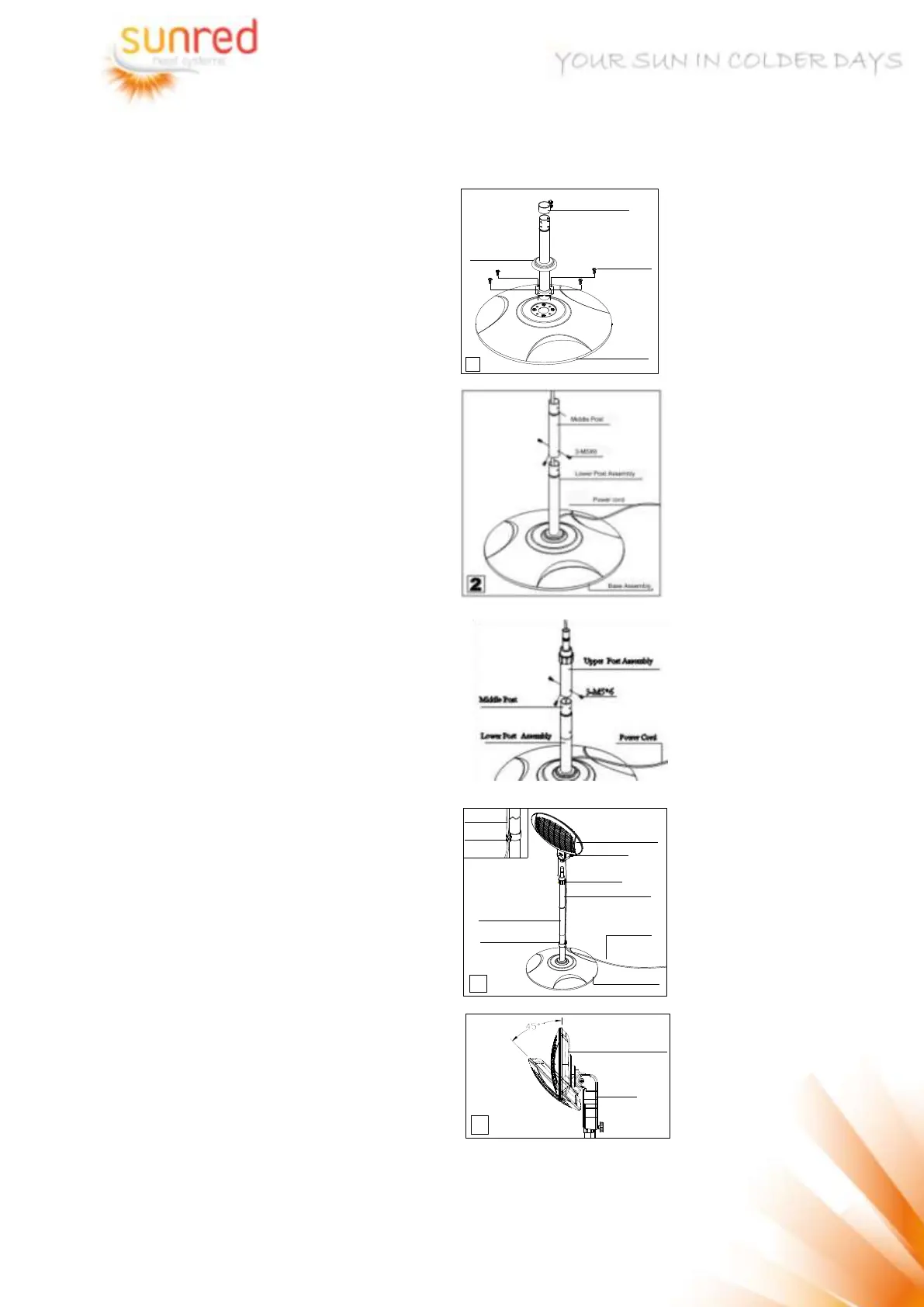

Montage
■ Vor der Installation des Gerätes die Stromversorgung auf der Schutzschalter trennen.
1. Legen Sie die unteren nach der Montage
(11) in der Basiseinheit (16)
und befestigen Sie sie fest durch
4-M6X30 Schraube und Einsatz
die Klemme (12) in dem unteren Pol
(11). (Bild 1)
2 Legen Sie das zweite Treffen und Datenschutz
(11) und der Hauptbahnhof (9)
mit 3-M5x6 Schraube
(Bild 2)
3 Setzen Sie die Ober Beitrag Versammlung
(7) und dem Central Post (9)
mit 3-M5X6.screw
(Figur 3)
4 Setzen Sie die Heizung Meeting
(1) und der Ober Beitrag Versammlung (7)
zusammen, dann fest um sie zu beheben
Drehen Sie den Knopf, und schalten Sie das Gerät
Netzstecker in die Klemme. (Bild 4)
5 Nach der Anfrage mit Winkel
Heizvorrichtung anpassen können
Winkel 0 º ~ 45 º. (Figur 5)
1
Clamp
4-M6 X 24 Screw
Lower Post Assembly
Base Assembly
