www.sunred.nl
4
Base Assembly
Heating Element Assembly
Knob
Upper Post Assembly
Middle Post
Lower Post Assembly
Tube Cover
Clamp
Power Cord
Power Cord
5
Heating Element Assembly
Body

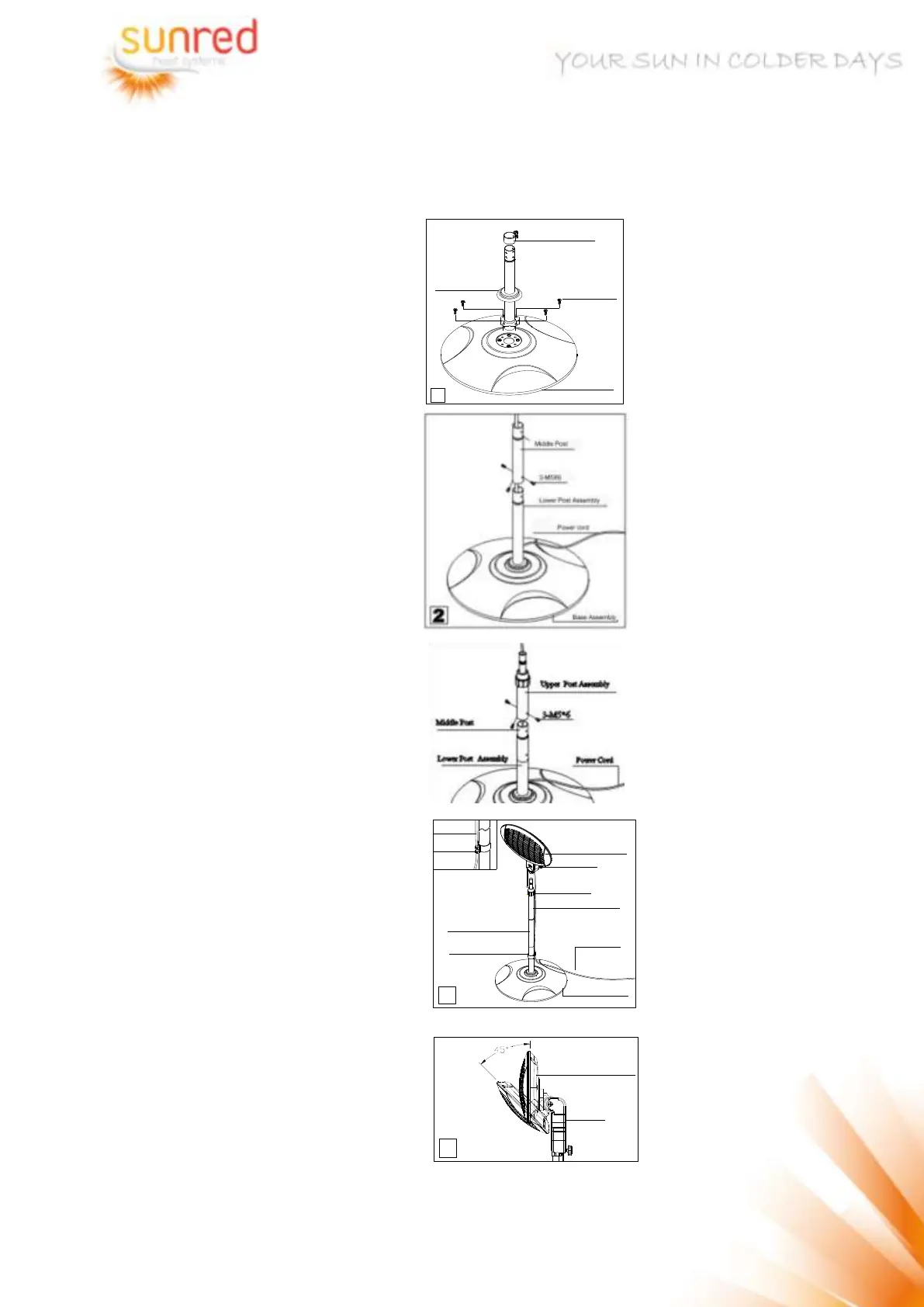

Montage
■ Voor de installatie van het apparaat, moet u de elektrische voeding bij de stroomonderbreker verbreken.
1 Plaats de onderste na montage
(11) in het basissamenstel (16)
en bevestig deze stevig vast door middel
van 4-M6X30 bout en steek
de klem (12) in de onderste paal
(11). (fig.1)
2 Doe de Tweede Bericht Vergadering
(11) en het Midden-Post (9)
samen met 3-M5X6 schroef
(fig.2)
3 Doe de Upper Bericht Vergadering
(7) en het Midden-Post (9)
samen met 3-M5X6.screw
(fig.3)
4 Doe het verwarmingselement Vergadering
(1) en de Upper Bericht Vergadering (7)
samen, vervolgens stevig door ze op te lossen
het draaien van de knop, en zet de kracht
koord aanbod in de klem. (fig.4)
5 Volgens het verzoek gebruik hoek
Verwarmingselement Vergadering kan aanpassen
Hoek 0 º ~ 45 º. (Figuur 5)
1
Clamp
4-M6 X 24 Screw
Lower Post Assembly
Base Assembly
To Next Page
