4
Base Assembly
Heating Element Assembly
Knob
Upper Post Assembly
Middle Post
Lower Post Assembly
Tube Cover
Clamp
Power Cord
Power Cord
5
Heating Element Assembly
Body

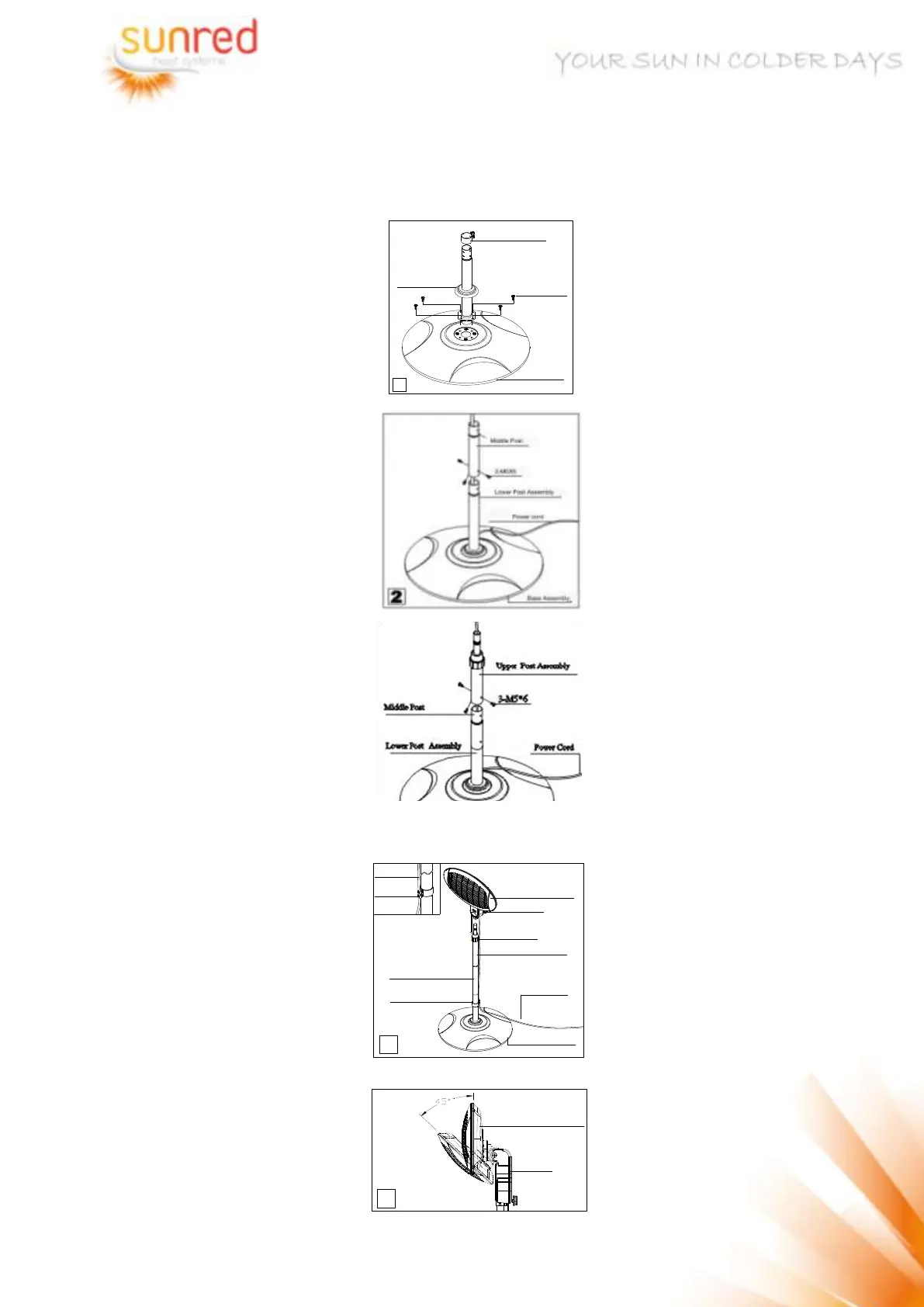

montage
■ Avant d'installer l'appareil, couper l'alimentation électrique à la déconnexion du disjoncteur.
1 Placez le fond après l'assemblage
(11) dans l'ensemble de base (16)
et fixez-le fermement par
4 M6x30 boulon et insert
la pince (12) dans le pôle inférieur
(11). (Fig.1)
2 Mettez le deuxième avis de convocation
(11) et la gare centrale (9)
avec la vis 3 M5x6
(Fig.2)
3 Placez la Haute Assemblée Poster
(7) et le poste central (9)
avec 3 M5X6.screw
(Figure 3)
4 Mettez la réunion de chauffage
(1) et de la Haute Assemblée Post (7)
ensemble, puis fermement pour les fixer
tournant le bouton, et le mettre sous tension
cordon d'alimentation dans la borne. (Fig.4)
5 Selon la demande en utilisant angle
Assemblée de chauffe peut s'adapter
Angle 0 º ~ 45 º. (Figure 5)
1
Clamp
4-M6 X 24 Screw
Lower Post Assembly
Base Assembly
