Anschluss
3 |
Montage
Zur besseren Wärmeabfuhr muss der Regler auf einem senkrechten,
nicht oder nur schwer brennbaren Untergrund mit den beiden
beiliegenden Schrauben montiert werden.
Weiterhin muss der Bauraum ober- und unterhalb des Reglers für
mindestens eine Reglerhöhe freigehalten werden um den erforder-
lichen Kühlluftstrom zu gewährleisten.

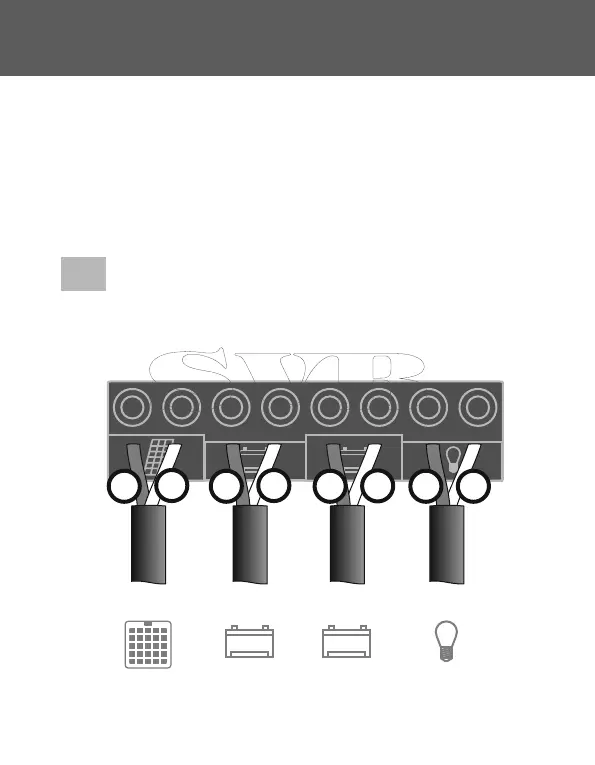

Anschluss:
Achtung: Im Betrieb kann der Kühlkörper heiß werden. Klemmen
Sie in beliebiger Reihenfolge die Kabel wie unten gezeigt an.
Polarität beachten!
5
[ ! ]
B1
B2
+
-
-
+
-
+
-
+
+
-
+
-
+
-
+
-
1 2
Solarmodul
Batterie 1 Batterie 2
Verbraucher
