LISTA DE PIEZAS
DE REPUESTO
CONJUNTO DEL
CABRESTANTE EPi
1 Motor EP/Epi 6.0 de 12 VCD 90-30500 1
Motor EP/Epi 6.0 de 24 VCD 90-30501 1
Motor EP/Epi 9.0 de 12 VCD 90-30502 1
Motor EP/Epi 9.0 de 24 VCD 90-30503 1
2 Chasis Soporte del Motor 90-40500 1
3 Chasis Soporte de Engranes 90-40501 1
4 Rodamiento del Tambor 90-14500 1
5 Tambor (3" tambor 09332 y 09334) 90-30517 1
6 Caja de Engranes 90-30504 1
7 Casquillo de Conexión 90-20500 1
8 Primer Eje 90-20501 1
9 Primer Piñón 90-20502 1
10 Primera Etapa del Transporte 90-30505 1
11 Primer y Segundo Engrane Anular 90-30506 1
12 Segunda Etapa del Transporte 90-30507 1
13 Segunda Etapa del Transporte 90-30508 1
14 Tercer Engrane Anular 90-30509 1
15 Tercera Arandela 90-20503 1
Conjunto del Carrete Libre 90-20504
16 Manguito del Embrague
17 Palanca del Embrague
18 Resorte Comprimido
19 Maneta del Embrague
38 Pasador del Resorte
Conjunto del Freno 90-30510
20 Base del Embrague y Freno
21 Leva del Freno
23 Disco de Freno de Cono
24 Resorte Espiral
25 Cubierta del Freno
27 Cojinete
35 Anillo en C
Juego de Herrajes 90-14501
29 Tornillo de Cabeza Hexagonal
30 Tornillo de Cabeza Hexagonal
31 Tornillo de Cabeza Hexagonal
32 Tornillo de Cabeza Hexagonal
33 Tornillo de Cabeza Hexagonal
26 Rodamiento 90-20513 1
36 Anillo en C 90-14502 1
37 Sello Antifugas (2 incluidos) 90-20505 1
40 Cable de Alambre - 21/64” x 125” (no CE) 90-20515 1
41 Escobén con Rodillos 90-30511 1
42 Herrajes de Montaje 90-14503 1
43 Gancho de Horquilla 90-20507 1
44 Conjunto de Interruptor Remoto 90-33450-01 1
45 Tirante de la Barra Protectora para Manos 87-31120 1
46 Polea Pasteca 90-20508 1
47 Cubierta Izquierda de la Caja de Control 90-30512 1
48 Cubierta Derecha de la Caja de Control 90-30513 1
49 Caja Eléctrica 90-30516 1
50 Abrazadera de Caucho 90-20510 1
51 Tornillo de Cabeza Hexagonal 90-14506 1
52 Tornillo de Cabeza Hexagonal 90-14507 1
53 Arandela de Resorte 90-14508 1
54 Solenoide 12 V 90-14453 1
Solenoide 24 V 90-14455 1
55 Conjunto de Cable Conductor del Motor 90-20512 1
56 Enchufe de Interruptor Remoto 90-25058 1
57 Tornillo 90-25032-22 1
58 Tuerca 90-23149-06 1
59 Cubierta de Caucho 90-25046 1
Conjunto del Carrete Libre
Conjunto del Freno
55
11
10
46
50
12
14
37
1
55
36
9
26
15
13
37
27
17
38
21
24
18
16
19
23
35
20
48
49
3
4
5
32
4
7
2
53
52
54
47
51
29
6
33
57
40
42
43
53
52
8
51
59
41
56
58
25

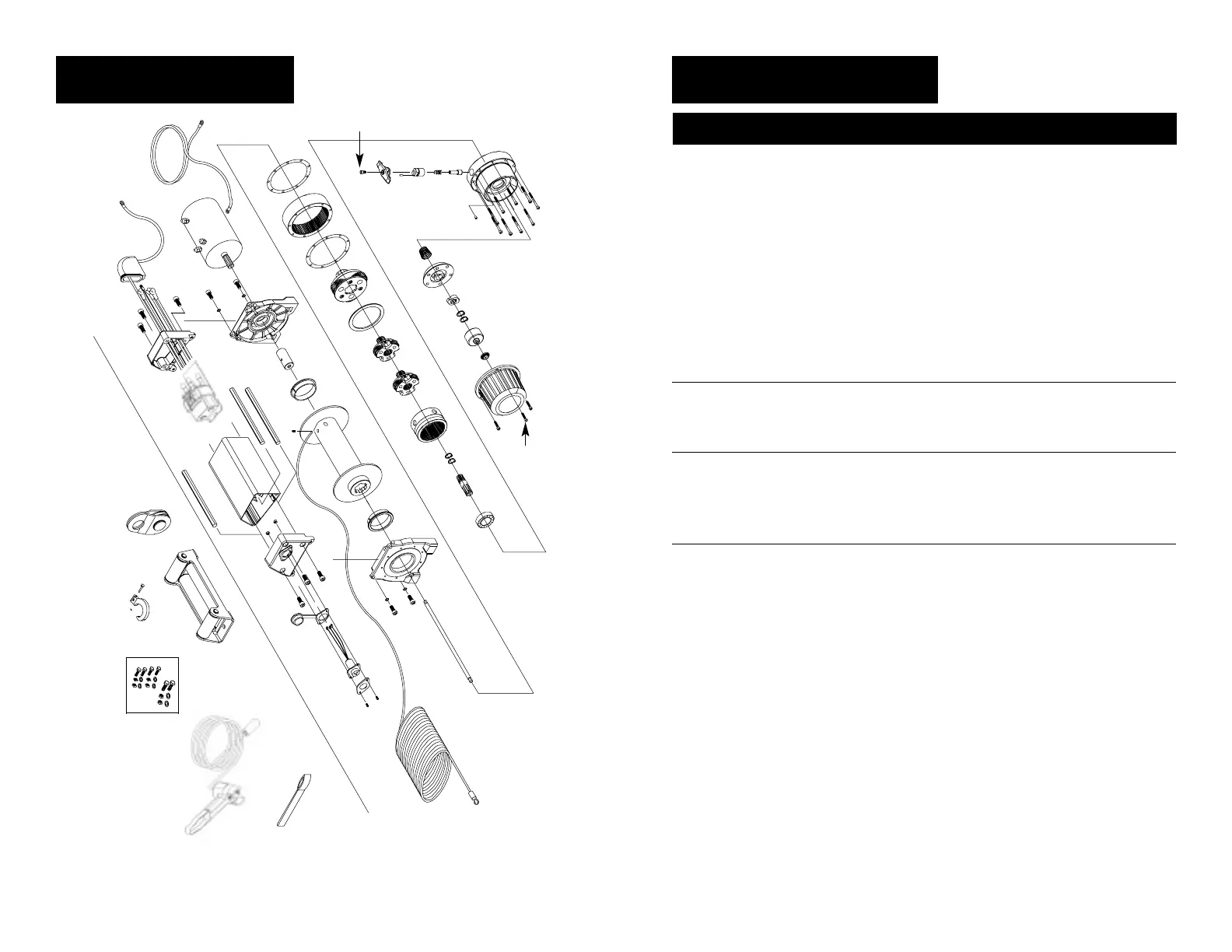

Figura 14
30
31
45
44
Número de Número
Referencia Descripción de Parte Candidad
