8A-1-46 VERWENDUNG DIESER ANLEITUNG

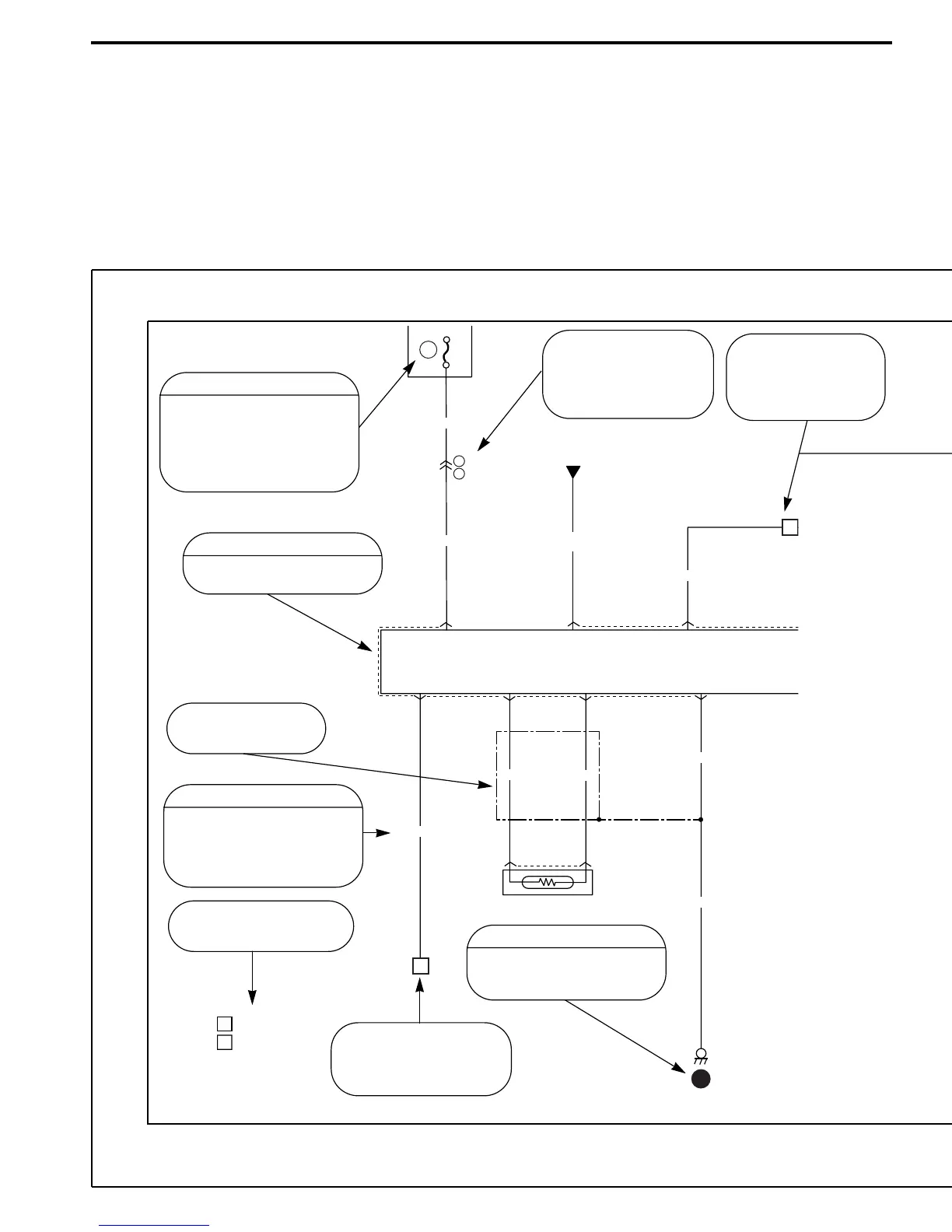

ERKLÄRUNG EINES SYSTEMSCHALTDIAGRAMMS
Das Systemschaltdiagramm jedes Systems zeigt die elektrische Schaltung von der Hauptsicherung, vom
Sicherungskasten oder vom Zündschalter (oben im Schaltplan) bis zur Erdung (am Boden), so daß sich die
Schaltung bei der Wartung oder Inspektion leicht verfolgen läßt.
Weitere Informationen über Stecker, Massepunkt und Sicherungen finden Sie durch Querverweise mit dem
“SYSTEMSCHALTDIAGRAMM” und den anderen Abschnitten für die Angaben in diesem Abschnitt. Der
Steckercode, die Massepunkt-Nr. und die Sicherungs-Nr. sind die Bezugscode für die Querverweise.
BLU
BLU
GRN/RED
YEL
GRN/BLK
ORN
WHT
BLK
BLK
256 4
E33 1 E34
7
5
SENSOR
KOMBINATIONSINSTRUMENT
(REED)
SICHERUN-
GSKASTEN
15A
5
6
1
2
A
B
A
1
3
8
Sicherungs-Nr.
Diese Nr. bezeichnet den
Bezugscode in dem
“STROMLAUFPLAN”.
(Für die Fortsetzung des
oberen Schaltkreises siehe
“STROMLAUFPLAN”)
Anschlußmarkierung
Dies weist darauf hin, daß
der Stecker identisch ist.
Drahtfarbe
Dieser Code kennzeichnet
die Farbe des Drahtes.
(Siehe “DRAHTFARBEN SYM-
BOLE” in “VERWENDUNG
DIESES ABSCHNITTS”.)
MASSEPUNKT
Zeigt die Massepunkt-Nr. an.
(Für den Einbauort siehe den
Abschnitt “MASSEPUNKT”.)
Spezifikationsunterschiede
sind durch einen Code
gekennzeichnet.
Einzelheiten hierzu stehen
in der unteren linken Ecke
dieser Seite.
Dieses Symbol weist
darauf hin, daß die Schal-
tung sich bis zum gleichen
Symbol auf der nächsten
Seite fortsetzt.
Diese Markierung steht
für Abschirmdraht.
Zeigt eine Variante anhand
der Spezifikationen an.
Dieses Symbol weist darauf
hin, daß die Schaltung sich
bis zum gleichen Symbol auf
der nächsten Seite fortsetzt.
4-DOOR
1
2-DOOR
2
STEUEREINHEIT
To Next Page
