6. ПОДКЛЮЧЕНИЕ АС
Предупреждение! Перед подключением все компоненты системы должны быть выключены. После подключения
все клеммы должны быть хорошо зажаты.
6.1. Подключение источников сигнала
Для подключения источников стереосигнала используйте только RCAджеки («тюльпаны»). Убедитесь в правильности соеди
нения левого и правого каналов. Левый RCAджек должен быть вставлен в левый разъем усилителя (он белого цвета), а пра
вый RCAджек – в правый разъем усилителя (он красного цвета).

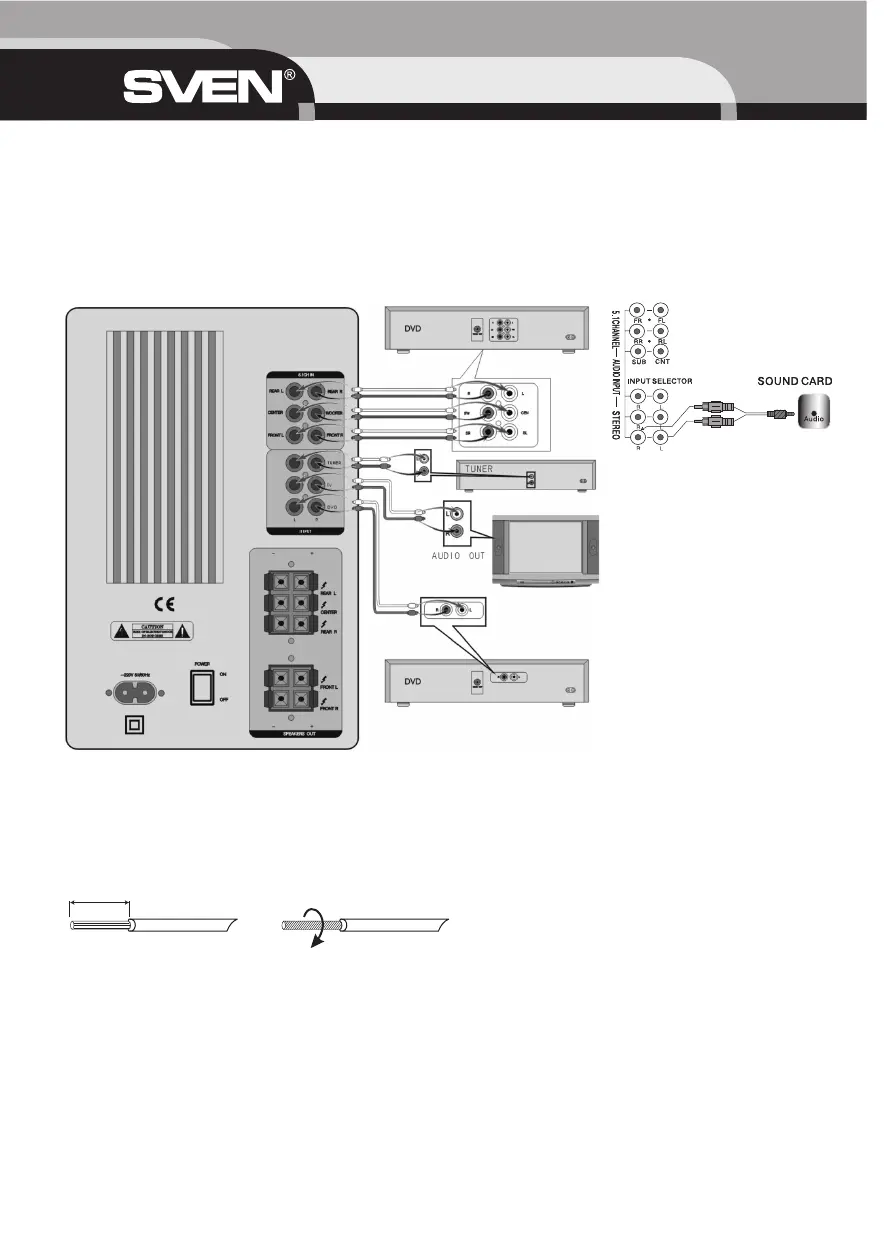

Подключение аппаратуры к усилителю проводите в соответствии с рисунком 4.
6.2. Подключение колонок
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 10 мм изоляции с конца кабеля и скрутите его, как
показано на рисунке 5.
