3 Elementi di comando
I tasti del radiotrasmettitore riportati nel presente manuale d’istru-
zioni per l’uso sono raffigurati sotto forma di simboli uniformi. Sono
pertanto possibili lievi scostamenti dei simboli dei tasti sul radiotras-
mettitore rispetto ai simboli qui raffigurati.

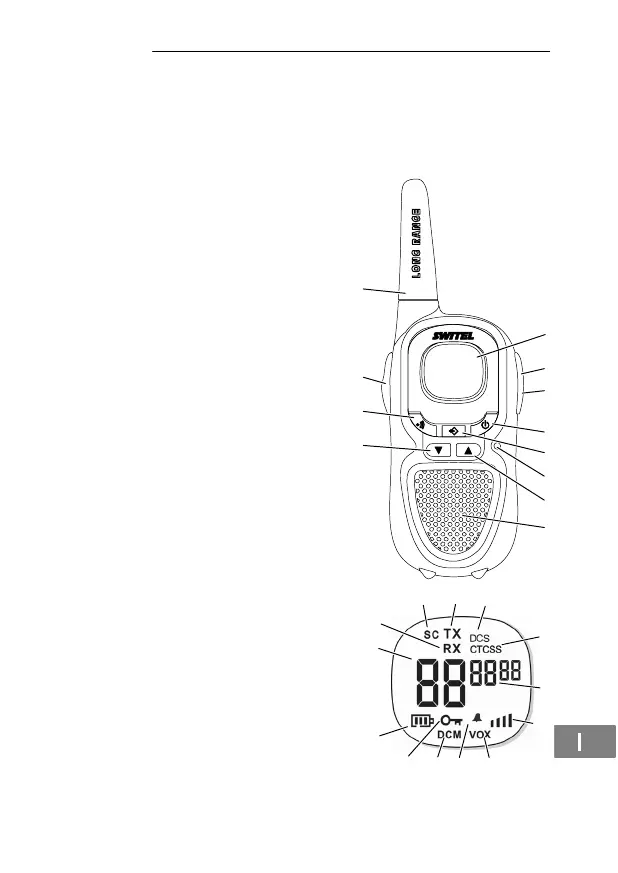

Radiotrasmettitore
1 Display
2 Collegamento auricolare
3 Collegamento cavo di caricamento
4 ON / OFF
5 Menu
6 Microfono
7 Volume / Impostazione +
8 Altoparlante
9 Volume / Impostazione −
10 Invio segnale di chiamata
11 Tasto di conversazione PTT
12 Antenna
Display
1 Funzione ricerca di canale
2 Trasmettere
3 DCS
1
attivo
4 CTCSS
2
attivo
5 Codice CTCSS/DCS
6 Volume
7 Modalità VOX
3
8 Segnalazione
9 Monitoraggio dual watch
10 Blocco tastiera
11 Capacità di carica dell’accumulatore
12 Canale
13 Ricevere
1
2
3
4
5
6
9
10
11
12
7
8
1
DCS: Digital Coded Squelch
2
CTCSS: Continous Tone Coded Squelch System
3
VOX: Voice Operated Transmission = Rilevamento rumori
