33
◊
◊
ブロック･ダイアグラム
技術仕様
タイプ: PR 913
製品番号
: 4415000000 (120V, 60Hz) 4415001000 (110V, 60Hz) TW
4415003000 (240V, 50Hz) AUS 4415004000 (230V, 50Hz) UK
4415005000 (220V, 50Hz) ARG 4415006000 (230V, 50Hz) EUR
4415007000 (100V, 50Hz) JPN 4415009000 (220V, 60Hz) ROK
消費電力
: 950W
パワーアンプ 最小インピーダンス: 4Ω
パワー出力: 400W RMS 4Ω へ 300W RMS RMS 4Ω へ 100V の日本仕様のみ
プリアンプ
入力インピーダンス: 4.7MΩ
フルパワーの感度: 15mV
トーンコントロール BASS: ±15dB @周波数ノブの設定値
MID: ±15dB @周波数ノブの設定値
TREBLE: ±15dB @周波数ノブの設定値
エフェクト•ループ SEND インピーダンス: 220Ω
RETURN
インピーダンス: 10kΩ
ダイレクト･インターフェース出力 インピーダンス: 220Ω
フットスイッチ (オプション): 2ボタン式 (P/N 0077794000)
外形寸法 高さ: 1.75 in (4.6 cm)
幅: 8.5 in (21.6 cm)
奥行き: 9.75 in (24.8 cm)
重量
: 3.75 lb (1.70 kg)
製品の仕様は予告なく変更される場合があります。
• 機器の損傷を防止するため、アンプリファイヤーの
最小値を下回る合計インピーダンスのスピーカー負
荷を接続しないでください。
• 機器の損傷を防止するため、アンプリファイヤーの
値を下回る合計のパワー許容値のスピーカーを接続
しないでください。
• スピーカーを接続したり、外したりする前に、常にシ
ステムの電源を
OFF にしてください。
• スピーカーの接続には、シールドされていない、18
ゲージより太い（16か14ゲージ）スピーカー•ケーブル
を使用してください。シールドされた楽器用のケー
ブルは使用できず、機材に損傷を与える可能性があ
ります。
• それぞれのスピーカー接続には、1つのアンプだけを
接続してください。1つの接続に2つのアンプを接続
することはできず、機材に損傷を与える可能性があ
ります。

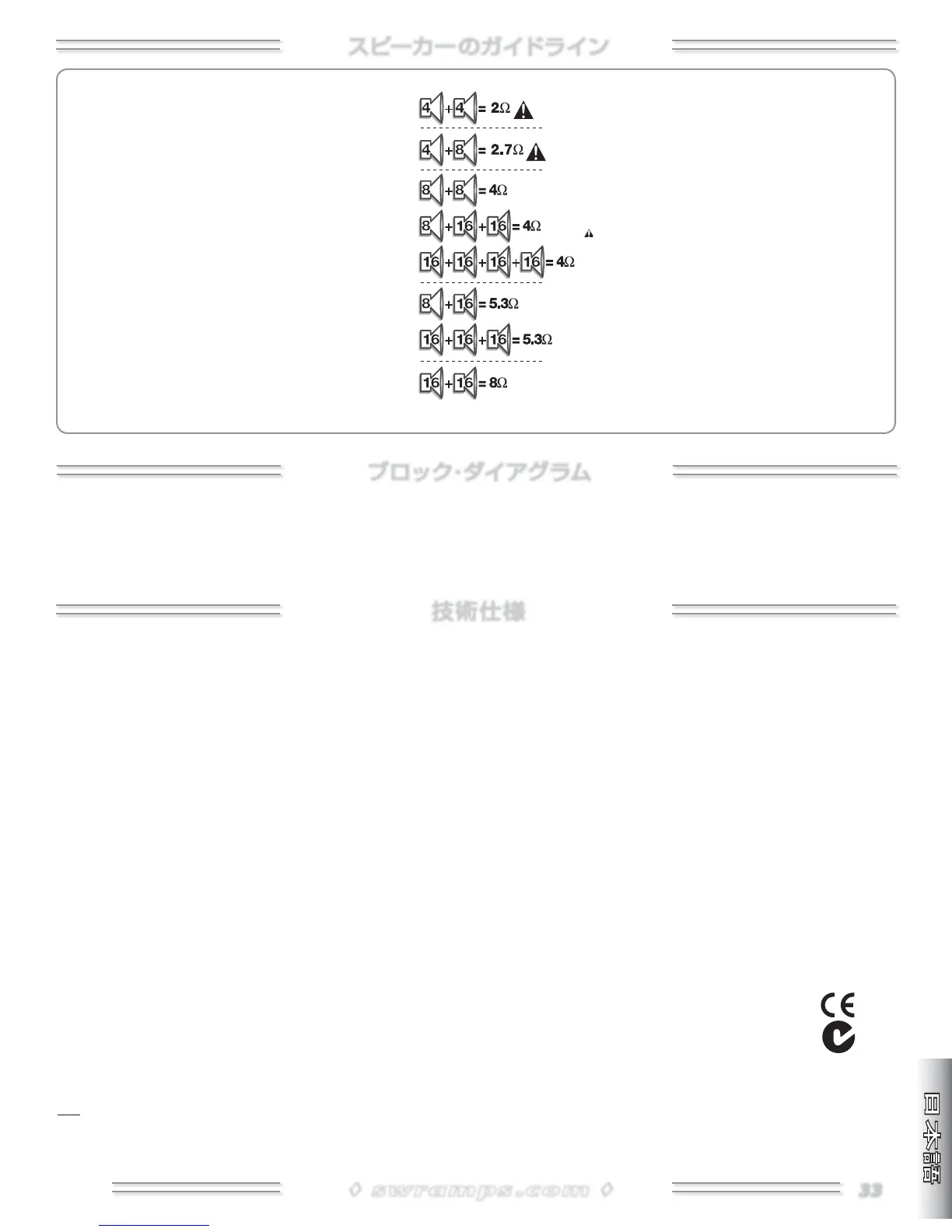

スピーカーのイラスト（左）は、様々なスピーカーの組
み合わせで、合計のインピーダンス負荷を示していま
す（Ω=オーム）。理想的なスピーカーのインピーダン
ス負荷は、アンプの最小インピーダンス値と一致さ
せることです。インピーダンスが均 一でないスピーカ
ーを組み合わせて使用すると、不均一なパワーの分
配が行われ、ほとんどのパワーが低いインピーダン
スのスピーカーに供給されます。
アンプの最小インピーダンス値以下で使用する
と、アンプリファイヤーが過剰に熱を持ち、損傷
の原因になります。アンプの最小インピーダンス
値以上での使用は安全ですが、アンプの最大出
力が小さくなります。
アンプリファイヤーとスピーカーの設定のヒント
に関するより詳しい議論（インピーダンスとパワ
ー
•
レーティングの問題を含む）については、
www.
swramps.com
の
SWR
ウェブサイト内
Support
エリ
アを参照してください。
スピーカーのガイドライン
headlite の回路のブロック･ダイアグラムは、35ページを参照してください。
