32 • SM-500
AC FUSE
7 AMP
SLO BLO
120 VOLTS
50/60 HZ
840 WATTS
FUSE
LEFT SPEAKER
RIGHT SPEAKER
L SPKR
FUSE
8 AMP
R SPKR
FUSE
8 AMP
SPEAKER OUTPUTS
250W X2
STEREO
1
2
1
2
BRIDGE
400W MONO
FUSE
FUSE
EFFECTS
STEREO
EFFECTS RETURN
L
EFFECTS
SEND
R
MONO
BALANCED OUT
TUNER OUT
XLR PAD
PULL GND
LIFT
MIN
LINE
MAX
DIRECT

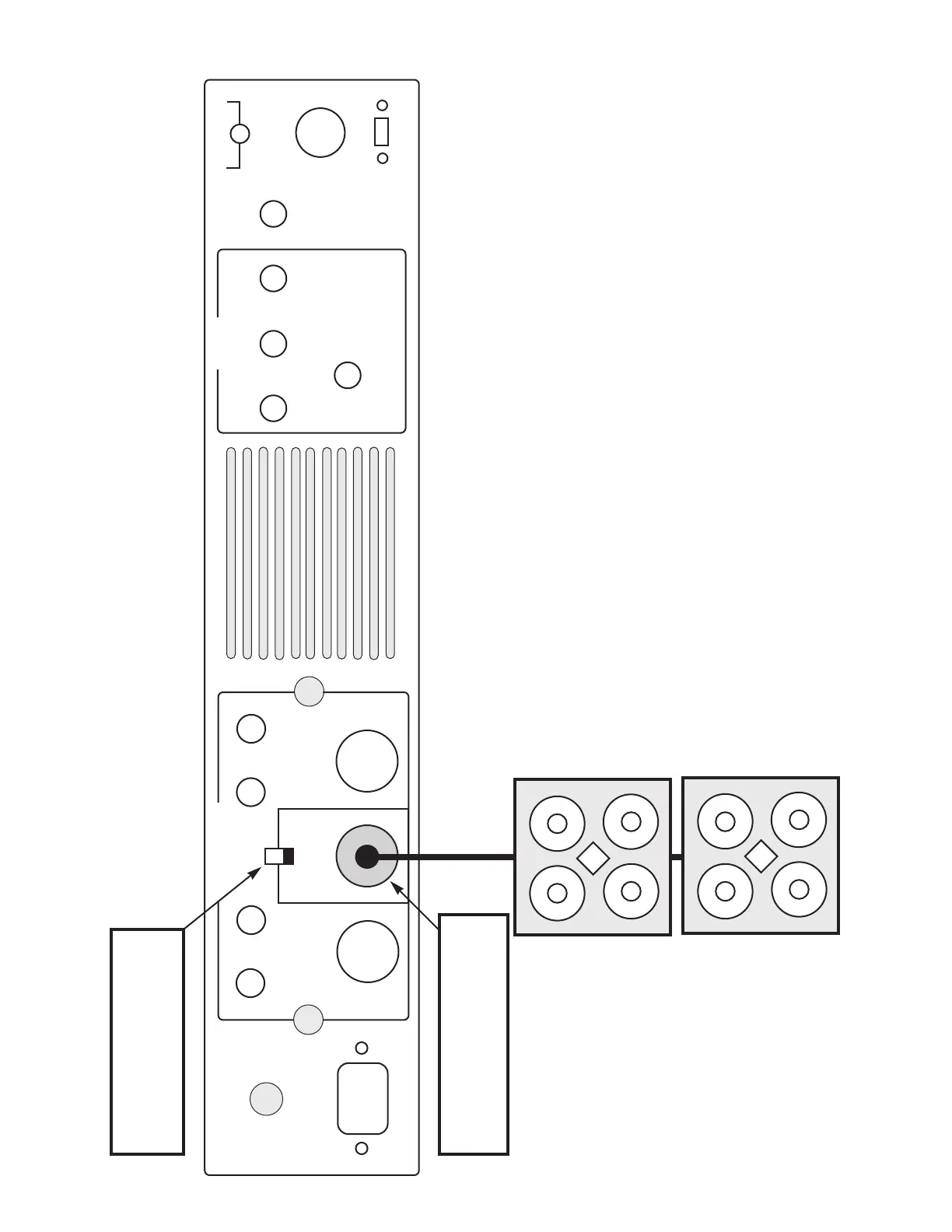

SM-500 DIAGRAMA DE FUNCIONAMIENTO EN EL MODO BRIDGE
Interruptor de asignación de
etapa de potencia ajustado a
la posición “Bridge Mono”.
Debe usar el conector de salida
central Bridge/Mono Speakon.
Nota: Cuando el interruptor de asignación de la etapa de potencia esté ajustado a Bridge/Mono, solo podrá
usar el conector de salida Speakon central. El SM-500 produce un mínimo de 400 watios RMS sobre una
carga de 8 ohmios. Asegúrese de que su sistema de altavoces sea capaz de manejar esta potencia.
Altavoz 1 = 16 Ohmios
Altavoz 2 = 16 Ohmios
En este ejemplo puede ver dos recintos acústicos de 16 ohmios conectados en paralelo, para
una carga total de 8 ohmios.Esta es la impedancia mínima para la que ha sido diseñado el SM-
500 para funcionar de forma segura en el modo de puente mono. La conexión de varios
recintos que tengan una impedancia combinada total de menos de 8 ohmios puede dar lugar a
daños en su amplificador.
Puede usar las siguientes combinaciones de recintos acústicos:
• un recinto de 8 ohmios
• dos cajas de 16 ohmios
Valores de salida de potencia del SM-900
Mono puente / mono
400 watios @ 8 ohmios
250 watios @ 16 ohmios
(carga mínima = 8 ohmios)
