SM-500 • 33
AC FUSE
7 AMP
SLO BLO
120 VOLTS
50/60 HZ
840 WATTS
FUSE
LEFT SPEAKER
RIGHT SPEAKER
L SPKR
FUSE
8 AMP
R SPKR
FUSE
8 AMP
SPEAKER OUTPUTS
250W X2
STEREO
1
2
1
2
BRIDGE
400W MONO
FUSE
FUSE
EFFECTS
STEREO
EFFECTS RETURN
L
EFFECTS
SEND
R
MONO
BALANCED OUT
TUNER OUT
XLR PAD
PULL GND
LIFT
MIN
MAX

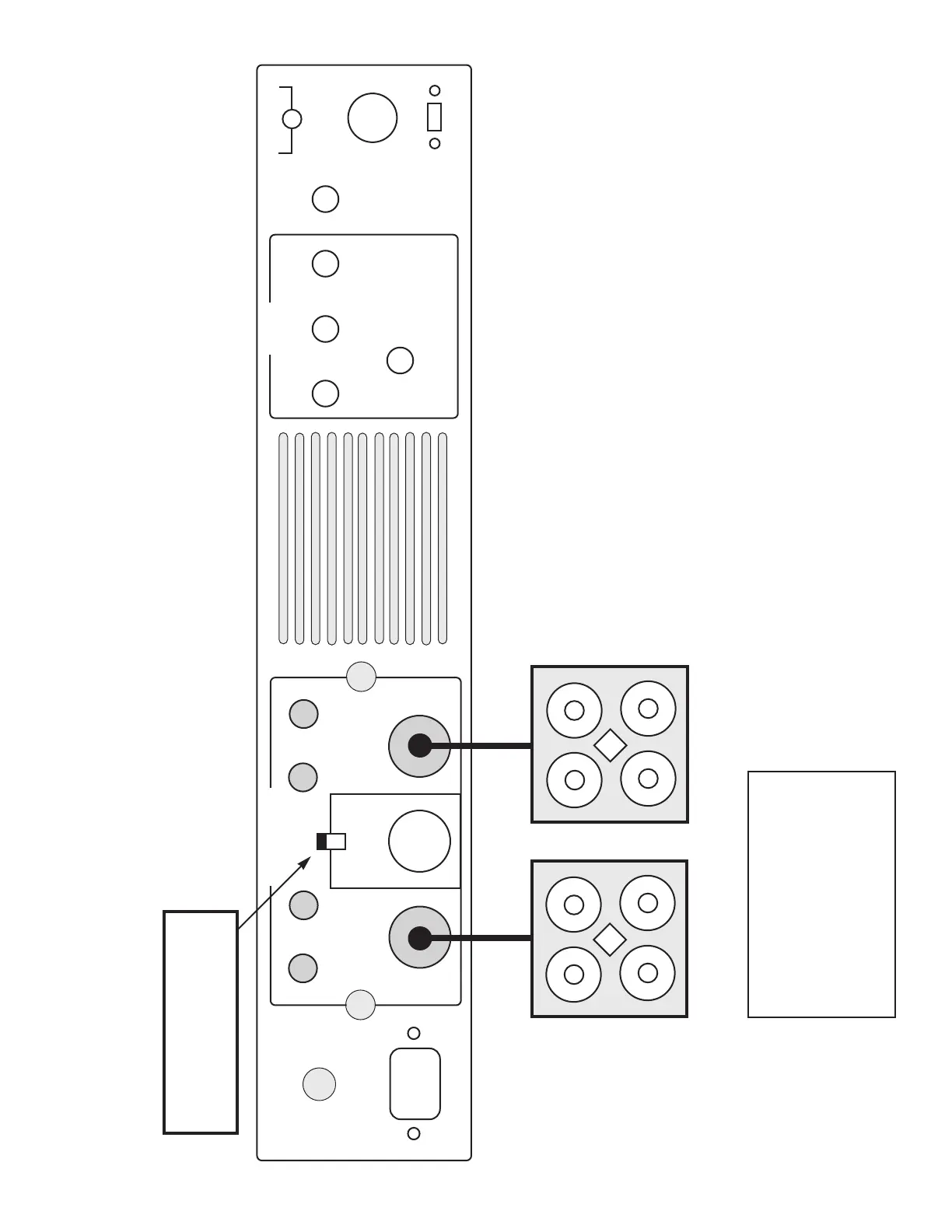

SM-500 DIAGRAMA DE FUNCIONAMIENTO EN MODO STEREO
Interruptor de asignación de
etapa de potencia ajustado a
la posición “Stereo”.
Nota: Cuando el interruptor de asignación de la etapa de potencia esté ajustado a la posición “Stereo”, solo
podrá usar los conectores de salida izquierdo y derecho Speakon o de 6,3 mm. No use el conector Speakon
central ya que ha sido incluido solo para el funcionamiento en el modo mono/puente.
Valores de salida de potencia
del SM-900
Modo stereo (por lado)
250 watios @ 4 ohmios
150 watios @ 8 ohmios
(carga mínima = 4 ohmios)
Altavoz 1 = 8 Ohmios
En este ejemplo puede ver dos recintos acústicos de 8 ohmios,
conectados a cada lado de la etapa de potencia stereo para una
carga total de 8 ohmios por lado. Le recomendamos usar cargas de 4
ohmios por lado o superiores. La conexión de varios recintos que
tengan una carga total combinada de menos de 4 ohmios por lado
puede dar lugar a daños en el amplificador.
Puede usar las siguientes distribuciones de cajas:
• un recinto acústico de 4 ohmios (por lado)
• un recinto acústico de 8 ohmios (por lado)
• dos recintos de 8 ohmios (por lado)
Altavoz 2 = 8 Ohmios
LINE
DIRECT
