O. FUSIBLE - Protège l’amplificateur des
dysfonctionnements électriques. Remplacez le fusible
UNIQUEMENT par un autre de valeur identique
(indiquée à l’arrière) pour protéger l’amplificateur et
assurer sa garantie.
P. EMBASE SECTEUR IEC - Connectez le cordon
secteur fourni à une prise secteur câblée
correctement et avec terre et répondant aux critères
de tension et de fréquence sérigraphiés.
Q. SORTIES ENCEINTES PARALLÈLES - Les
amplificateurs WorkingPro™ sont équipés de
connecteurs Jack 6,35 mm et Speakon
®
pour la
connexion de vos enceintes. Utilisez les embases
Speakon
®
plutôt que les Jacks pour exploiter leur
surface de contact supérieure et leur fonction de
verrouillage. Les quatre sorties sont large-bande et
connectées en parallèle. Consultez les sections
Connexion des enceintes et Guide d’impédance avant
toute connexion à l’amplificateur :
CONNEXION DES ENCEINTES
• Connectez UN SEUL AMPLIFICATEUR à votre
enceinte. Deux amplificateurs ne FONCTIONNENT
PAS et vont endommager vos équipements.
• NE PAS UTILISER des enceintes dont l’impédance
totale est inférieure à 4 Ohms, pour éviter tout
dommage. Voir Guide d’impédance ci-dessous.
• UTILISEZ UNIQUEMENT des enceintes dont la
puissance admissible totale est supérieure à la
puissance de votre amplificateur pour éviter tout
dommage.
• PLACEZ TOUJOURS le système hors tension avant
de connecter/déconnecter les enceintes.
• UTILISEZ UNIQUEMENT des câbles d’enceinte non
blindés de 1 mm
2
ou plus pour la connexion des
enceintes. Les câbles blindés pour instruments NE
CONVIENNENT PAS et peuvent endommager vos
équipements.

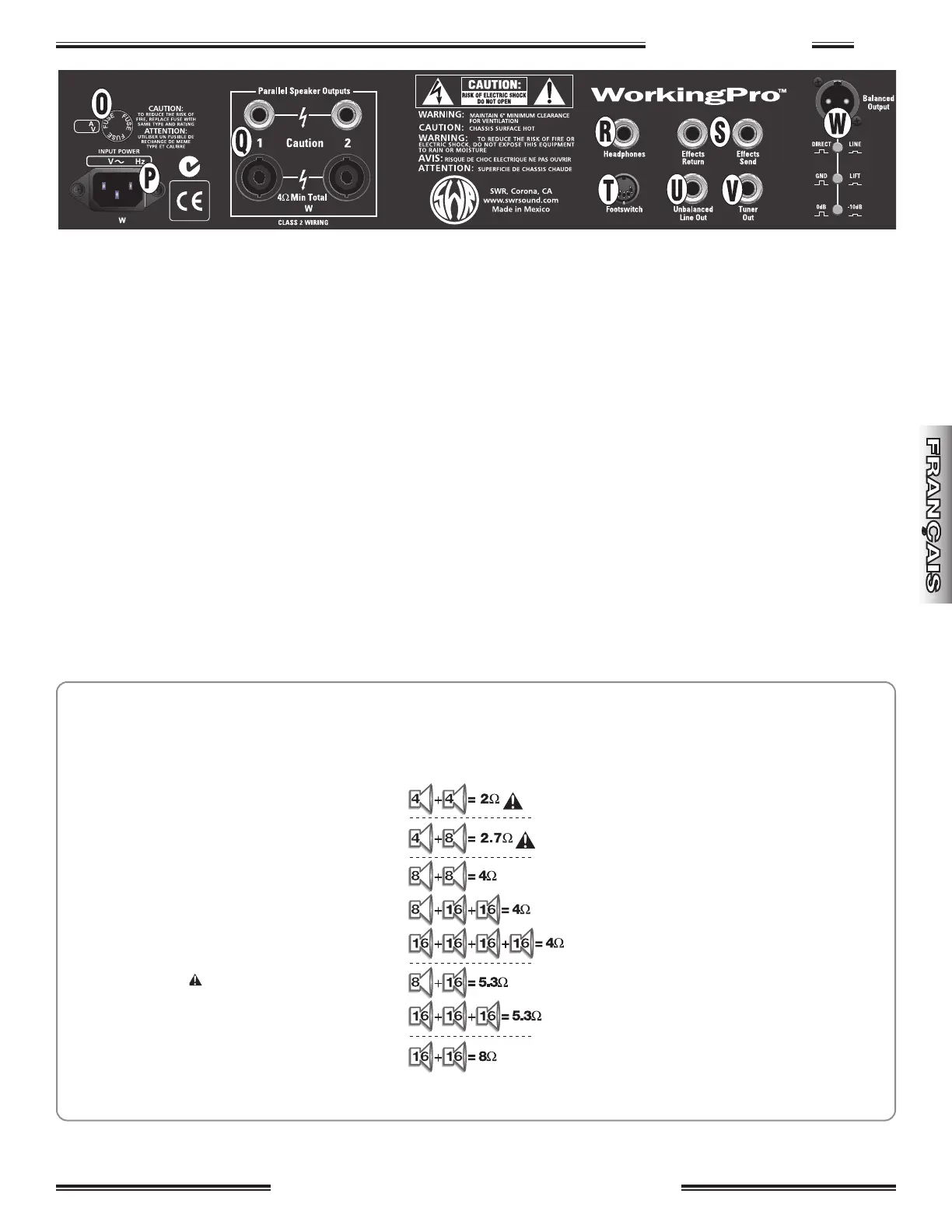

GUIDE D’IMPÉDANCE - Utilisez l’impédance
maximale donnée pour l’ampli lorsque vous
connectez vos enceintes. REMARQUE : Toutes les
enceintes pour basse SWR
®
sont câblées en parallèle
(et NON en série). Par conséquent ce guide ne
s’applique qu’aux enceintes connectées en
parallèle. L’illustration montre l’impédance
totale de divers enceintes connectées en
parallèle.
En général, il est conseillé de connecter
votre amplificateur à des enceintes dont
l’impédance totale de charge est au moins
égale à l’impédance de charge minimum de
l’amplificateur : 4 Ohms pour les amplis
WorkingPro™). L’utilisation d’une charge
inférieure à l’impédance de charge minimum
peut faire surchauffer l’amplificateur et
causer des dommages. L’utilisation d’une
impédance de charge supérieure à celle
indiquée sur l’ampli réduit la puissance
maximale de l’ampli.
Notez que différentes combinaisons d’enceintes
peuvent donner la même impédance de charge. Si
leurs impédances sont identiques, chaque enceinte
reçoit la même puissance de l’amplificateur. Ceci dit,
si leurs impédances diffèrent, les enceintes avec
la plus faible impédance reçoivent le plus de
puissance. Par exemple, si vous connectez
une enceinte de 8 Ohms et une autre de 16
Ohms à l’ampli, l’enceinte de 8 Ohms reçoit
la plupart de la puissance. Pensez-y lorsque
vous calculez la puissance admissible de
vos enceintes.
Pour en savoir plus sur l’impédance et la
puissance, consultez le site Internet de
SWR
®
à www.swrsound.com, Cliquez sur
“Press”, sur “Articles”, puis sur “Plug
and Play: Setup Tips for Amps and
Speakers” — un article par le fondateur
de SWR
®
, Steve Rabe, paru dans Bass
Player Magazine d’août 1992.
