SystemAir Ex 140-2 User Manual

12
Dokument översatt från engelska
SE
Reparation eller utbyte av komponenter är inte tillåtet för
ATEX- godkända fläktar. För andra frågor kring fläktarnas
funktion kontakta teknisk support.
Efter underhåll, service eller reparation kontrollera att:
- fläkthjulets balansvikter inte har rubbats och att fläktbladen inte
har böjts. Efter rengöringen måste motorn torkas 30 minuter genom
att köra den med 80-100 % av märkspänning så att eventuellt
inträngt vatten kan dunsta bort.
- lyssna efter onormala ljud och kontrollera vibrationsfri gång.
Övrigt
- Fläktarna ska rengöras vid behov, minst en gång om året så att
obalans och onödigt slitage på lagren undviks. Lagren ska testas
med avseende på onormala missljud, motorer har underhållsfria
lager med (specialfett). Vid alla tecken på slitage eller minst efter
40 000 drifttimmar måste lagren bytas. Kontakta teknisk support!
- Ett filter kan förlänga fläktarnas rengöringsintervall.
13
- Kondensatorn på Ex140/180 har en klisterremsa som sitter över
ventilationsöppningarna. Om remsan är skadad måste
kondensatorn bytas ut, kontakta teknisk support.
- Vid andra skador (t.ex. kabel- och ledningsgenomföringar)
kontakta vår tekniska support.
- Om skruvar måste bytas ska hållfasthetsklass på nya skruvar
vara minst 8.8 och med lämplig skruvlåsning. Erforderliga
åtdragningsmoment M6 = 9,5 Nm, M8 = 23 Nm, M10 = 46 Nm.
- Ska fläktar ligga på lager eller tas i drift efter ett längre stillestånd,
eller om de har utsatts för daggbildning under längre tid, måste
motorlindningens isolationsmotstånd mätas innan fläkten tas i drift.
Om värden är lika med/mindre än 1,5 Mohm måste motorlind-
ningen torkas.
- Fläkten består till stora delar av återvunnet material som på nytt
kan återvinnas när produkten har tjänat ut, kontrollera aktuell
lagstiftning för hantering av återvinning och följ den.

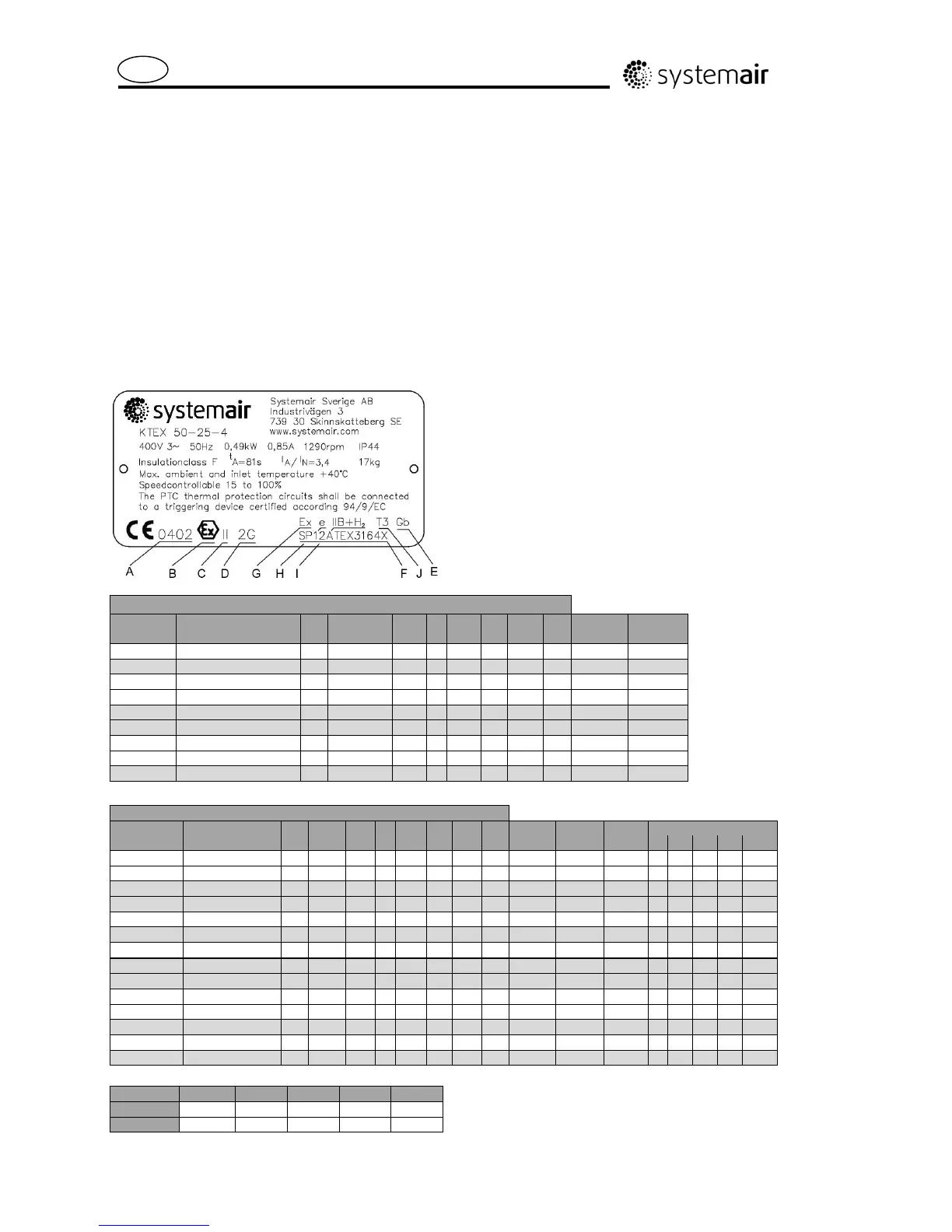

A Ackrediteringsnummer för SP:s id nr som anmält organ
B Epsilon-X märket indikerar att utrustningen faller under ATEX
C Utrustningsgrupp II är avsedd för användning i områden med
explosiv gas, utom gruvgas
D Kategori 2, zon1, G = explosionsfarlig gasblandning kan förväntas
förekomma tillfälligt under normal drift
E EPL Utrustningsskyddsnivå/Equipment Protection Level
F Certifikatsnummer
G Explosionsskyddat material
H Typ av skydd e = höjd säkerhet mot gnistor
q = skydd genom sandfyllning
I Apparatgrupp IIB (gäller även för IIA)+H
2
gäller även för vätgas
J Temperaturklass T3, max. yttemperatur på fläkt är 200°C, kan
användas för gasblandningar med tändtemperatur över 200°
Tabell 1
Märkdata
Fläkttyp Spänning/Frekvens P I rpm IP Isol. t
A
IA/IN Vikt Min.flöde Max.flöde
W A Klass sek kg m
3
/h m
3
/h
Ex 140-2 230/400V 3~ 50Hz 696 2,25/1,28 2890 54 F 15 6,9 8,5 100 1175
Ex 140-2C 230V 1~ 50Hz 674 3,0 2885 54 F 23 5,4 9,5 100 1175
Ex 140-4 230/400V 3~ 50Hz 131 0,66/0,38 1465 54 F 154 5,1 7 100 575
440V 3~ 60Hz 151 0,37 1750 54 F 130 5,3 7 100 630
Ex 140-4C 230V 1~ 50Hz 113 0,63 1465 54 F 310 4,4 7,5 100 550
240V 1~ 60Hz 147 0,65 1750 54 F 420 3,8 7,5 100 (625)
Ex 180-4 230/400V 3~ 50Hz 188 0,74/0,43 1435 54 F 131 4,4 7 100 775
440V 3~ 60Hz 283 0,5 1725 54 F 67 3,7 7 100 730 *1)
Ex 180-4C 230V 1~ 50Hz 185 0,91 1415 54 F 240 2,9 8 100 850
*1) Anslutningsledning för Ex180-4 60Hz måste vara märkt för min 100°C
Märkdata Steg 1-5 *2)
Fläkttyp Spänning/Frekvens P I rpm IP Isol. t
A
IA/IN Vikt Min.flöde Max.flöde Imax. Minsta statiska mottryck(Pa)
kW A Klass sek kg m
3
/h m
3
/h Regl.(%) 1 2 3 4 5
KTEX 50-25-4 400V 3~ 50Hz 0,49 0,85 1290 44 F 81 3,4 17 200 1535 12 0 0 0 30 90
230V 3~ 50Hz 0,49 1,47 1290 44 F 81 3,4 17 200 1535 12 0 0 0 30 90
KTEX 50-30-4 400V 3~ 50Hz 0,9 1,8 1355 44 F 50 4,1 22,5 200 2350 6 0 40 60 90 140
230V 3~ 50Hz 0,9 3,1 1355 44 F 50 4,1 22,5 200 2350 6 0 40 60 90 140
KTEX 60-30-4 230/400V 3~ 50Hz 1,3 3,8/2,2 1330 44 F 85 4,1 30,5 200 2950 9 0 75 115 165 225
KTEX 60-35-4 230/400V 3~ 50Hz 2,1 6,8/3,9 1380 44 F 60 5,7 35,5 200 3600 17 0 70 100 150 220
KTEX 70-40-6 230/400V 3~ 50Hz 1,8 6,4/3,7 840 44 F 160 3,2 48 200 4935 0 0 0 0 0 0
DKEX 225-4 400V 3~ 50hz 0,49 0,85 1305 44 F 81 3,4 13 200 1475 12 0 0 0 30 90
230V 3~ 50Hz 0,49 1,47 1305 44 F 81 3,4 13 200 1475 12 0 0 0 30 90
DKEX 250-4 400V 3~ 50Hz 0,9 1,8 1355 44 F 50 4,1 17 200 2375 6 0 40 70 100 145
230V 3~ 50Hz 0,9 3,1 1355 44 F 50 4,1 17 200 2375 6 0 40 70 100 145
DKEX 280-4 230/400V 3~ 50Hz 1,3 3,8/2,2 1330 44 F 85 4,1 24 200 2800 9 0 70 120 200 280
DKEX 315-4 230/400V 3~ 50Hz 2,1 6,8/3,9 1380 44 F 60 5,7 35,5 200 3715 17 0 100 150 200 250
DKEX 355-6 230/400V 3~ 50Hz 1,8 6,4/3,7 840 44 F 160 3,2 39 200 5000 0 0 0 0 0 0
*2) Strömstyrkan kan överskrida den nominella strömstyrkan på märkskylten med den %-satsen som anges, under förutsättning att märkeffekten inte överskrids
Steg 1 2 3 4 5
Spänningar 1~ 80V 105V 130V 160V 230V
Spänningar 3~ 90V 140V 180V 230V 400V
