Документ, переведенный с английского языка
RU
13

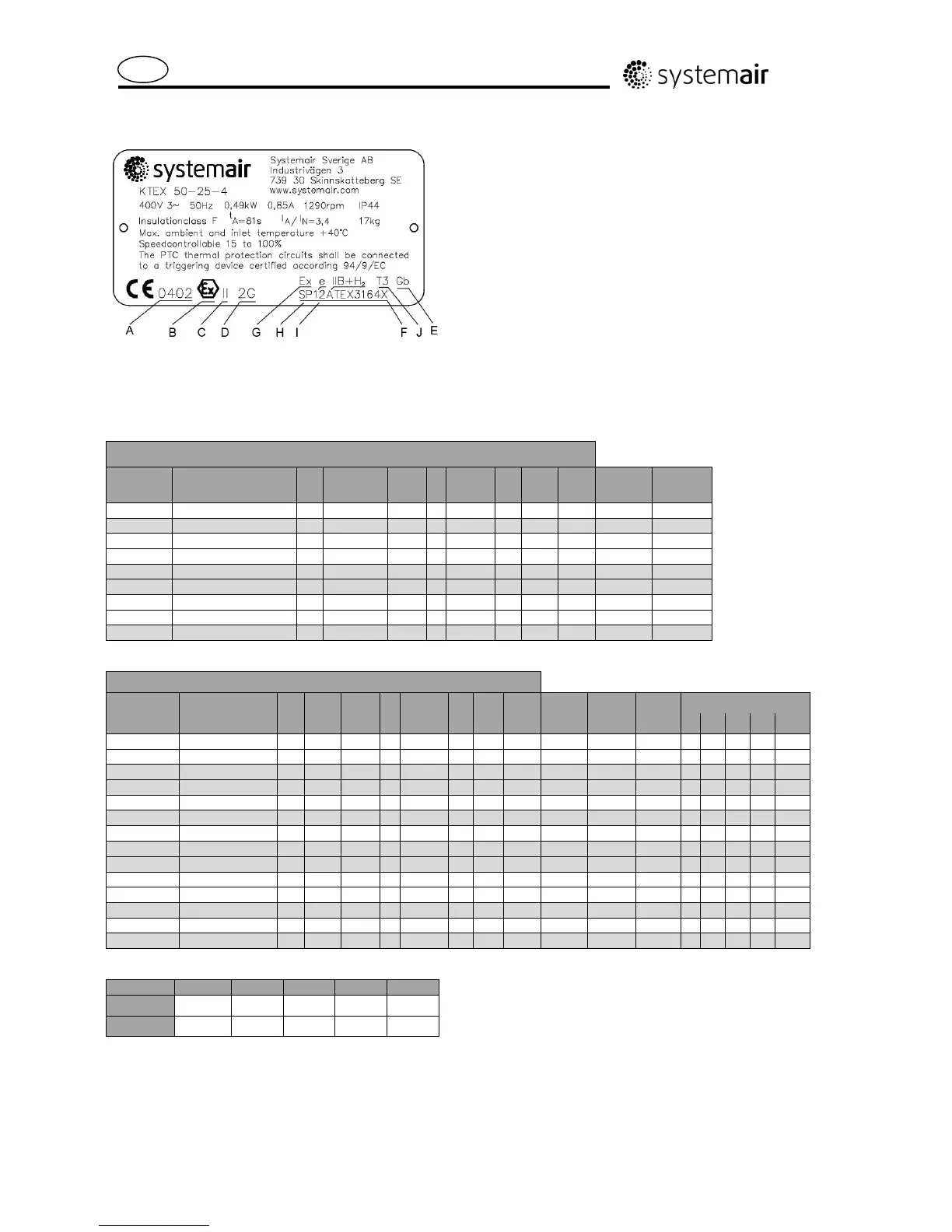

А Номер корпуса, зарегистрированный в Техническом
исследовательском институте Швеции (SP).
B Маркировка Эпсилон-X указывает на то, что оборудование
соответствует требованиям ATEX.
C Оборудование группы II рассчитано на эксплуатацию в
условиях наличия взрывоопасных газов (за исключением
шахтного газа).
D Категория 2, зона 1, G: при нормальном режиме
эксплуатации иногда могут образовываться потенциально
взрывоопасные газообразные смеси.
E EPL (Equipment Protection Level — уровень защиты
оборудования).
F Номер сертификата.
G Взрывобезопасный материал.
H Тип защиты e — повышенная защита
оборудования от искр.
q — защита с помощью кварцевого
заполнения.
I Оборудование группы IIB (также для группы IIA)+H
2
также
относится к водороду.
J Класс нагревостойкости T3, предельная температура
поверхности вентилятора 200 °C, может применяться для
газообразных смесей с температурой воспламенения выше
200 ⁰C.
Таблица 1
Номинальные параметры
Тип
вентилятора Напряжение/частота P I об/мин IP Класс t
IA/IN Масса
Мин.
расход
Макс.
расход
Вт А изоляции сек кг м
3
/ч м
3
/ч
Ex 140-2 230/400 В, 3~, 50 Гц 696 2,25/1,28 2890 54 F 15 6,9 8,5 100 1175
Ex 140-2C 230 В, 1~, 50 Гц 674 3,0 2885 54 F 23 5,4 9,5 100 1175
Ex 140-4 230/400 В, 3~, 50 Гц 131 0,66/0,38 1465 54 F 154 5,1 7 100 575
440 В, 3 ~, 60 Гц 151 0,37 1750 54 F 130 5,3 7 100 630
Ex 140-4C 230 В, 1~, 50 Гц 113 0,63 1465 54 F 310 4,4 7,5 100 550
240 В, 1~, 60 Гц 147 0,65 1750 54 F 420 3,8 7,5 100 (625)
Ex 180-4 230/400 В, 3~, 50 Гц 188 0,74/0,43 1435 54 F 131 4,4 7 100 775
440 В, 3 фазы, 60 Гц 283 0,5 1725 54 F 67 3,7 7 100 730 *1)
Ex 180-4C 230 В, 1~, 50 Гц 185 0,91 1415 54 F 240 2,9 8 100 850
*1) Соединительный провод для агрегата Ex180-4 с частотой 60 Гц должен быть промаркирован для работы при температуре не ниже 100 °C.
Номинальные параметры
Шаг 1—
5 *2)
Тип
вентилятора Напряжение/частота P I об/мин IP Класс t
IA/IN Масса
Мин.
расход
Макс.
расход Iмакс.
Минимальное статическое
противодавление (Па)
кВт А изоляции сек кг м
3
/ч м
3
/ч
Управл.
(%) 1 2 3 4 5
KTEX 50-25-4 400 В, 3~, 50 Гц 0,49 0,85 1290 44 F 81 3,4 17 200 1535 12 0 0 0 30 90
230 В, 3~, 50 Гц 0,49 1,47 1290 44 F 81 3,4 17 200 1535 12 0 0 0 30 90
KTEX 50-30-4 400 В, 3~, 50 Гц 0,9 1,8 1355 44 F 50 4,1 22,5 200 2350 6 0 40 60 90 140
230 В, 3~, 50 Гц 0,9 3,1 1355 44 F 50 4,1 22,5 200 2350 6 0 40 60 90 140
KTEX 60-30-4 230/400 В, 3~, 50 Гц 1,3 3,8/2,2 1330 44 F 85 4,1 30,5 200 2950 9 0 75 115 165 225
KTEX 60-35-4 230/400 В, 3~, 50 Гц 2,1 6,8/3,9 1380 44 F 60 5,7 35,5 200 3600 17 0 70 100 150 220
KTEX 70-40-6 230/400 В, 3~, 50 Гц 1,8 6,4/3,7 840 44 F 160 3,2 48 200 4935 0 0 0 0 0 0
DKEX 225-4 400 В, 3~, 50 Гц 0,49 0,85 1305 44 F 81 3,4 13 200 1475 12 0 0 0 30 90
230 В, 3~, 50 Гц 0,49 1,47 1305 44 F 81 3,4 13 200 1475 12 0 0 0 30 90
DKEX 250-4 400 В, 3~, 50 Гц 0,9 1,8 1355 44 F 50 4,1 17 200 2375 6 0 40 70 100 145
230 В, 3~, 50 Гц 0,9 3,1 1355 44 F 50 4,1 17 200 2375 6 0 40 70 100 145
DKEX 280-4 230/400 В, 3~, 50 Гц 1,3 3,8/2,2 1330 44 F 85 4,1 24 200 2800 9 0 70 120 200 280
DKEX 315-4 230/400 В, 3~, 50 Гц 2,1 6,8/3,9 1380 44 F 60 5,7 35,5 200 3715 17 0 100 150 200 250
DKEX 355-6 230/400 В, 3~, 50 Гц 1,8 6,4/3,7 840 44 F 160 3,2 39 200 5000 0 0 0 0 0 0
*2) Значение силы тока может превышать номинальные значения, указанные на заводской табличке, на коэффициент (%) при условии, что уровень энергопотребления
не превышает указанной величины.
Шаг 1 2 3 4 5
Напряжение,
1~ 80 В 105 В 130 В 160 В 230 В
Напряжение,
3~ 90 В 140 В 180 В 230 В 400 В
