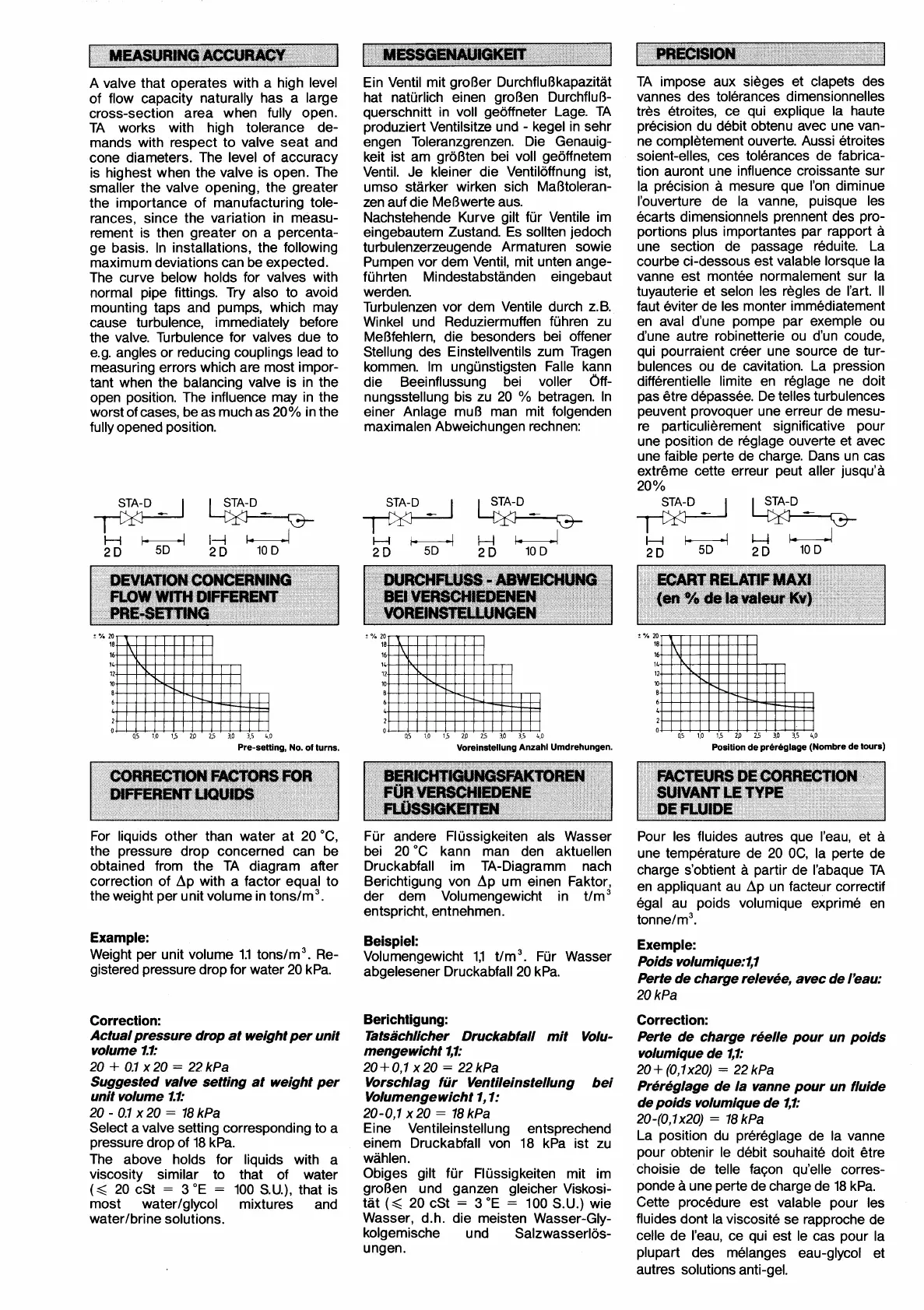

A valve that operates with a high level
of flow capacity naturally has a large
cross-section area when fully open.
TA works with high
tolerance de-
mands with respect to valve seat and
cone diameters. The level of accuracy
is highest when the valve is open. The
smaller the valve opening, the greater
the importance of manufacturing tole-
rances, since the variation in measu-
rement is then greater on a percenta-
ge basis. In installations, the following
maximum deviations can be expected.
The curve below holds for valves with
normal pipe fittings. Try also to avoid
mounting taps and pumps, which may
cause
turbulente,
immediately before
the valve.
Turbulente
for valves due to
e.g. angles or reducing couplings lead to
measuring errors which are most impor-
tant when the balancing valve is in the
open position. The
influence may in the
worst of cases, be as much as 20% in the
fully opened position.
O
Pre-setting, No. of turns.
For liquids other than water at 20 "C,
the pressure drop concerned can be
obtained from the TA diagram after
correction of Ap with a factor equal to
the weight per unit
volume in tons/m3.
Example:
Weight per unit volume 1.1 tons/m3. Re-
gistered pressure drop for water 20 kPa.
Correction:
Actual pressure drop at weight per unit
volume
tt
20
+
0.1 x 20
=
22 kPa
Suggested valve setting at weight per
unit volume 1.1:
20
-
0.1 x20
=
l8 kPa
Select a valve setting corresponding to a
pressure drop of 18
kPa.
The above holds for liquids with a
viscosity
similar to that of water
(d
20 cSt
=
3
"E
=
100 S.U.), that is
most water/glycol mixtures and
waterlbrine solutions.
Ein Ventil mit groBer DurchfluBkapazitat
hat naturlich einen groBen DurchfluB-
querschnitt in vol1 geöffneter Lage. TA
produziert
Ventilsitze und
-
kegel in sehr
engen Toleranzgrenzen. Die Genauig-
keit ist am gröBten bei vol1 geöffnetem
Ventil. Je kleiner die Ventilöffnung ist,
umso stärker wirken sich MaBtoleran-
zen auf die MeBwerte aus.
Nachstehende
Kurve gilt fur Ventile im
eingebautem
Zustand. Es sollten jedoch
turbulenzerzeugende Armaturen sowie
Pumpen vor dem Ventil, mit unten ange-
fu hrten Mindestabstanden eingebaut
werden.
Turbulenzen vor dem Ventile durch z.B.
Winkel und Reduziermuffen fuhren zu
MeBfehlern, die besonders bei offener
Stellung des Einstellventils zum Tragen
kommen.
Im ungunstigsten Falle kann
die
Beeinflussung bei voller Off-
nungsstellung bis zu 20
%
betragen. In
einer Anlage muB man mit folgenden
maximalen Abweichungen rechnen:
Voreinstellung Anzahl Urndrehungen.
Fur andere Fl ussigkeiten als Wasser
bei 20 "C kann man den aktuellen
Druckabfall im TA-Diagramm nach
Berichtigung von Ap um einen Faktor,
der dem
Volumengewicht in t/m3
entspricht, entnehmen.
Beispiel:
Volumengewicht 1,l t/m
3.
Fur Wasser
abgelesener Druckabfall20 kPa.
Berichtigung:
Tatsachlicher Druckabfall mit Volu-
menge wicht 1,l:
20+0,1 x20
=
22kPa
Vorschlag fur Ventileinstellung bei
Volumenge wicht 1,1:
20-0,1 x20
=
l8 kPa
Eine Ventileinstellung entsprechend
einem
Druckabfall von 18 kPa ist zu
wahlen.
Obiges gilt fur Flussigkeiten mit im
groBen und ganzen gleicher Viskosi-
tät
(G
20 cSt
=
3
"E
=
100 S.U.) wie
Wasser, d.h. die meisten Wasser-Gly-
kolgemische und Salzwasserlös-
ungen.
TA
impose aux sieges et clapets des
vannes des tolerances dimensionnelles
tres etroites, ce qui explique la haute
precision du débit obtenu avec une van-
ne completement ouverte. Aussi etroites
soient-elles, ces tolerances de fabrica-
tion auront une influence croissante sur
la precision a mesure que I'on diminue
I'ouverture de la vanne, puisque les
ecarts dimensionnels prennent des pro-
portions plus importantes par rapport a
une section de passage reduite. La
courbe ci-dessous est valable lorsque la
vanne est montee normalement sur la
tuyauterie et selon les regles de l'art. II
faut eviter de les monter immediatement
en aval d'une pompe par exemple ou
d'une autre robinetterie ou d'un coude,
qui pourraient creer une source de tur-
bulences ou de cavitation. La pression
differentielle limite en reglage ne doit
pas etre depassee. De telles
turbulentes
peuvent provoquer une erreur de mesu-
re particulierement significative pour
une position de reglage ouverte et avec
une faible perte de charge. Dans un cas
extreme cette erreur peut aller jusqu'a
20
%
Position de préréglage (Nornbre de tours)
SUIVANT
tE
TYPE
DE
FLUIDE
Pour les fluides autres que I'eau, et a
une temperature de 20 OC, la perte de
charge
s'obtient a partir de I'abaque TA
en appliquant au Ap un facteur correctif
egal au poids volumique exprime en
tonne/m3.
Exemple:
Poids volumitpe: 1,l
Perte de charge relevee, avec de I'eau:
20 kPa
Correction:
Perte de charge reelle pour un poids
volumique de 1,l:
20
+
(0,l x20)
=
22 kPa
Préréglage de la vanne pour un fluide
de poids volumique de 1,1:
20-(0,1x20)
=
18 kPa
La position du prereglage de la vanne
pour obtenir
le debit souhaite doit etre
choisie de telle fagon qu'elle corres-
ponde a une perte de charge de 18 kPa.
Cette procedure est valable pour les
fluides dont la viscosite se rapproche de
celle de I'eau, ce qui est le cas pour la
plupart des melanges eau-glycol et
autres solutions anti-gel.
