1 MONTAGGIO DEL BASIC
L’ergometro CycleForce Basic è costituito dalle telaio pieghevole sul quale montare la bicicletta
(l’ergometro CycleForce è adatto di serie a biciclette da corsa, ibride e mountain bike con ruota
630 - 690 mm di diametro) e Computer Basic.
Montaggio del trainer
Il montaggio e la messa a punto del trainer avvengono una volta sola e vanno
eseguiti in questo modo:

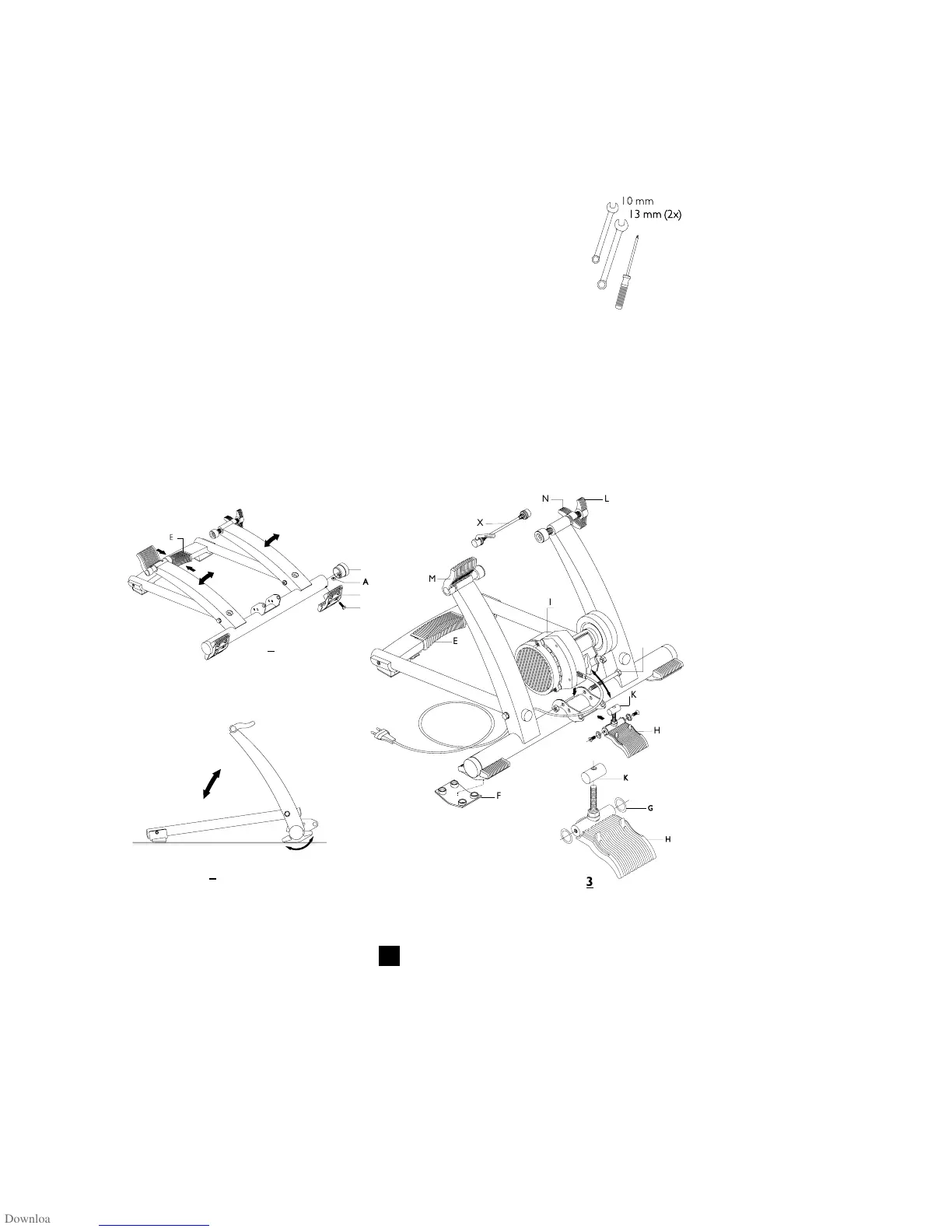

1 Infilare il dado A nel tappo B e infilare quest’ultimo nel tubo del telaio (fig. 1).
2 Montare il piede C sul telaio servendosi della vite D. Avvitare la vite D, ma fare
in modo che il piede si possa ancora posizionare liberamente.
3 Aprire l’apparecchio e collocarlo su una superficie piana e resistente. L’apparec-
chio si può aprire e chiudere completamente dopo aver premuto fino in fondo
la maniglia E (fig. 1).
4 Spostare il piede C fino a farlo arrivare nella posizione giusta (fig. 2). Avvitare completamente
la vite D e fissare la gomma antislittante F (fig. 4).
5 Assemblare i due anelli di gomma G e la parte K all’unità H (fig. 3). Quindi assemblare l’unità
completa al telaio, spingere I nella parte K dell’unità e avvitare il dado J finchè l’unità magnetica
si sarà fissata saldamente mantenendo tuttavia la possibilità di muoversi (fig. 4).
6 Sostituire il dispositivo di bloccaggio a sgancio rapido della ruota posteriore con l’apposito bloc-
caggio X fornito dalla Tacx. Ciò garantisce alla morsa adattamento e stabilità ottimali. Collocare
la bicicletta sull’ergometro e regolare la vite a farfalla L dell’ergometro in modo che la ganascia
M si possa chiudere senza troppo sforzo. Forzarla può causare danni.
7 Fissare la vite a farfalla L girando il dado a farfalla N fino al suo arresto.
