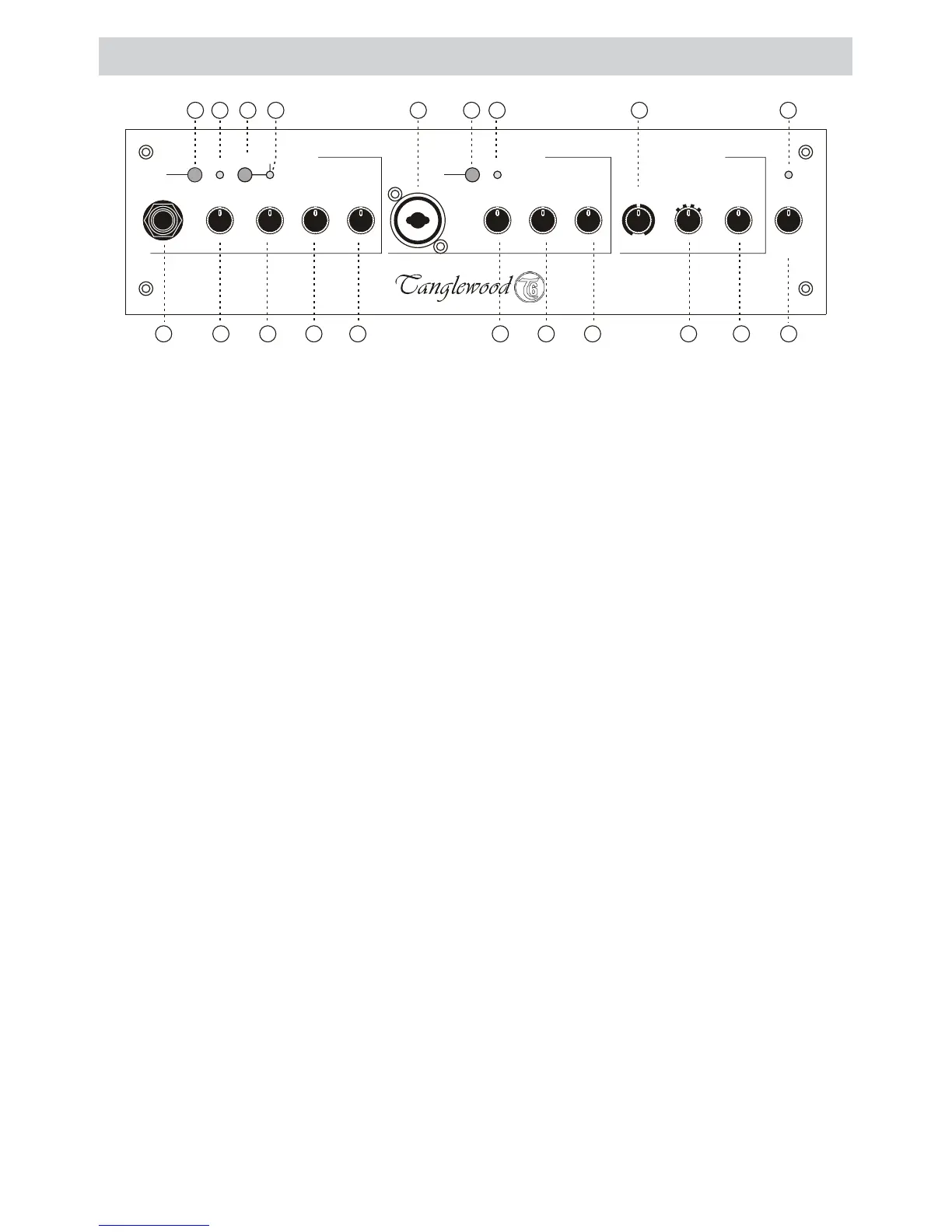

DIE BEDIENELEMENTE AUF DER FRONTSEITE
CH1 ACOUSTIC
1. INPUT: Eingangsbuchse für akustische Instrumente (6.35mm).
2. HIGH/LOW : Hiermit lässt sich die Eingangsempfindlichkeit des angeschlossenen
Instruments anpassen. Für ein Instrument mit niedrigem Ausgangspegel wählen Sie
"HIGH", für eines mit einem hohen Ausgangspegel "LOW".
3. CLIP: Optische Clipping-Anzeige für CH1. Wenn die LED blinkt oder leuchtet, ist das
Eingangssignal übersteuert. In dem Falle bei Eingangsempfindlichkeit "LOW" wählen
und/oder die Eingangslautstärke reduzieren (siehe 6. GAIN).
4. CONTOUR: Beeinusst den Frequenzgang des Signals durch Anhebung der oberen Mitten
5. CONTOUR Anzeige.
6. GAIN: Eingangslautstärke von CH1.
7. BASS: Mit dem BASS-Regler lassen sich die tiefen Frequenzen um +/-10dB anheben
oder absenken.
8. MIDDLE: Mit dem MIDDLE-Regler lassen sich die mittleren Frequenzen um +/-10dB
anheben oder absenken.
9. TREBLE: Mit dem TREBLE-Regler lassen sich die hohen Frequenzen um +/-10dB
anheben oder absenken.
CH2 MIC
10. INPUT: Eingangsbuchse für Mikrofon (6,35mm).
11. LINE/MIC: Passt die Impedanz an das verwendete Eingangssignal an (Line oder
Mikorofon).
12. CLIP: optische Clipping-Anzeige für CH2. Wenn die LED leuchtet, ist das Eingangssignal
übersteuert. In dem Falle die Eingangslautstärke reduzieren (siehe 13. GAIN).
13. GAIN: Eingangslautstärke von CH2.
14. BASS: Mit dem BASS-Regler lassen sich die tiefen Frequenzen um +/-10dB anheben
oder absenken.
15. TREBLE: Mit dem TREBLE-Regler lassen sich die hohen Frequenzen um +/-10dB
anheben oder absenken.
EFFEKTSEKTION
16. EFF.PAN: ordnet das interne und/oder externe Effektsignal den beiden Kanälen zu (siehe
nächste Seite).
17. MODE: Auswahl der vier Effektprogramme (Hall, Plate, Chorus, Delay).
18. LEVEL: Bestimmt die Ausgangslautstärke des Effektanteils.
19. MASTER: Bestimmt die Gesamtlautstärke des T3.
20. POWER: Optische Betriebsanzeige des T3
INPUT
GAIN
BASS
MIDDLE TREBLE
INPUT
BALANCED
GAIN
BASS
TREBLE
EFF.PAN MODE LEVEL
MASTER
LOW
HIGH
CLIP
CONTOUR
MIC
LINE
CLIP
POWER
CHI ACOUSTIC
CH2 LINE/MIC
CH2 CH1
1
2
3
4
EFFECTS
1.HALL
2.PLATE
3.CHORUS
4.DELAY
3
2
5
8
10
4
1
6 7 9
11
12
13 14 15
16
17 18 19
20
