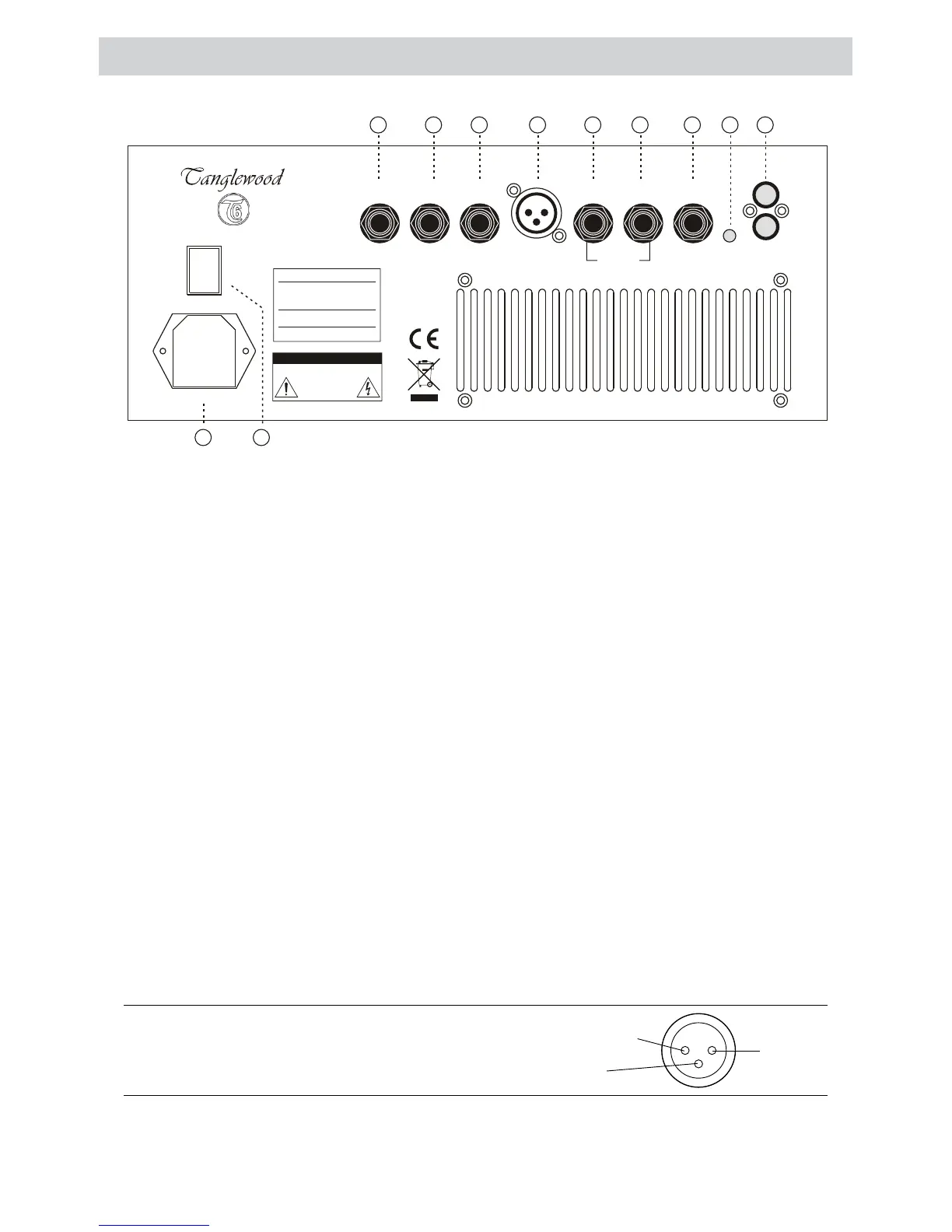

PANNEAU ARRIÈRE
21. AUX IN: Entrée auxiliaire jack “Stéréo/RCA”.
Brancher les sources externes comme les lecteur CD.
22. MP3: Jack “3.5mm” d'entrée MP3.
23. TUNER: Tuner Connection “6.35mm”.
24. SEND: Envoie de boucle effet de "6.35mm".
25. RETURN: Retour de boucle effet de "6.35mm".
26. DI-OUT: Sortie symétrique du pré-ampli. Connectez mixeur “XLR”.
27. LINE OUT: Signal de sortie “6.35mm”.
28. PHONES: Sortie casque jack “6.35mm”.
Attention: Avant d'utiliser un casque, assurez-vous que le volume est
faible. Si vous insérez ou retirez le casque à un volume élevé il fera un
bruit qui peut causer des dommages à vos oreilles.
29. FOOTSWITCH: Pédale de commande prise, pour le raccordement FS-1,
et le contrôle de canal effet.
30. POWER: interrupteur d'alimentation. L'alimentation doit être coupée quand
vous n'utilisez pas. S'il vous plaît éteindre l'alimentation avant de retirer
le bouchon. Assurez-vous que le volume maître est au minimum avant de
le mettre marche ou de l’arrêt.
25. AC INPUT: AC prise d'entrée.
Utilisez la fiche conforme à la tension locale.
S'il vous plaît se référer à la description du panneau arrière ou manuel de
l'utilisateur pour AC d'entrée approprié.
DESSOUS
Le T6 est équipée d'un puits universal 35mm encastré afin de s'adapter à pied de haut-
parleur. Merci de s'assurer que tout support d'enceinte choisie à cet effet peut être utilisé
avec le T6 et vérifiez que lui-même peut accueillir en toute sécurité les 13 kg de l'ampli.
