CÓMO SELECCIONAR UN SUJETADOR
PARA HERRAMIENTA DE PÓLVORA
16 MEDIDAS DE SEGURIDAD
HOW TO SELECT A POWDER
ACTUATED FASTENER
16 SAFETY PRECAUTIONS
DETERMINE EL TIPO DE SUJETADOR A USAR
Los clavos se usan para fijar directamente un objeto (instalación permanente). Los
espárragos se utilizan donde el objeto fijado va a ser quitado posteriormente o donde
se requiere acuñamiento. A continuación se muestra la forma de determinar la longitud
del tallo y de la rosca.
INSTALACIÓN PERMANENTE
1A En concreto 1B En acero
Longitud Espesor del Penetración
mín. del tallo = Material + requerida
(M) (P)
Longitud Espesor del Espesor
mín. del tallo = Material + de acero + 1/4" holgura
(M) (S) mín. punta
Longitud Espesor del 1/4" holgura
mín. del tallo = Acero (S)
+
mín. punta
Longitud Espesor del Holgura*
rosca = Material + para tuerca
(A) (M) y arandela
Longitud tallo = Penetración requerida (P)
Longitud Espesor del Holgura*
rosca = Material + para tuerca
(A) (M) y arandela
INSTALACIÓN TEMPORAL
2A En concreto 2B En acero
*Holgura para espesor de tuerca y arandela = tamaño rosca (o sea, deje 1/4" para rosca de 1/4-20, etc.)
DETERMINE FASTENER TYPE
Drive pins are used to directly fasten an object (permanent installation). Threaded studs
are used where the object fastened may later be removed or where shimming is required.
The following shows how to determine shank and thread length:

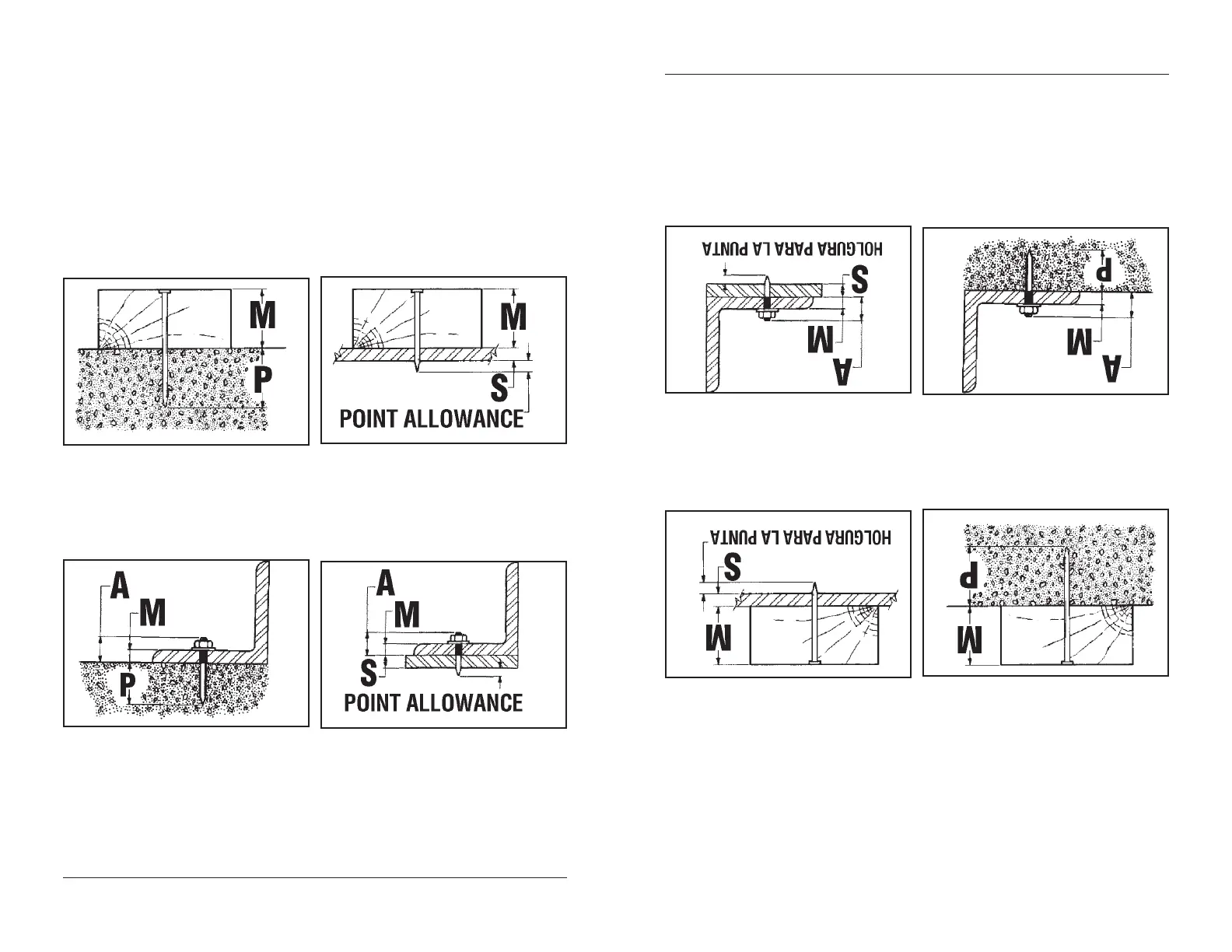

PERMANENT INSTALLATION
1A To Concrete 1B To Steel
Minimum Thickness Required
Shank Length = of Material + Penetration
(M) (P)
Minimum Thickness Thickness
Shank Length = of Material + of Steel + 1/4" min. pt.
(M) (S) allowance
Minimum Thickness of 1/4" min. pt.
Shank Length
=
Steel (S)
+
allowance
Thread Thickness Allowance*
Length = of Material + for
(A) (M) Nut &Washer
Shank Length = Required Penetration (P)
Thread Thickness Allowance*
Length = of Material + for
(A) (M) Nut &Washer
REMOVABLE INSTALLATION
2A To Concrete 2B To Steel
*Allowance for thickness of nut & washer = thread size (i.e. allow 1/4" for 1/4-20 thread, etc.)
