DA-P1

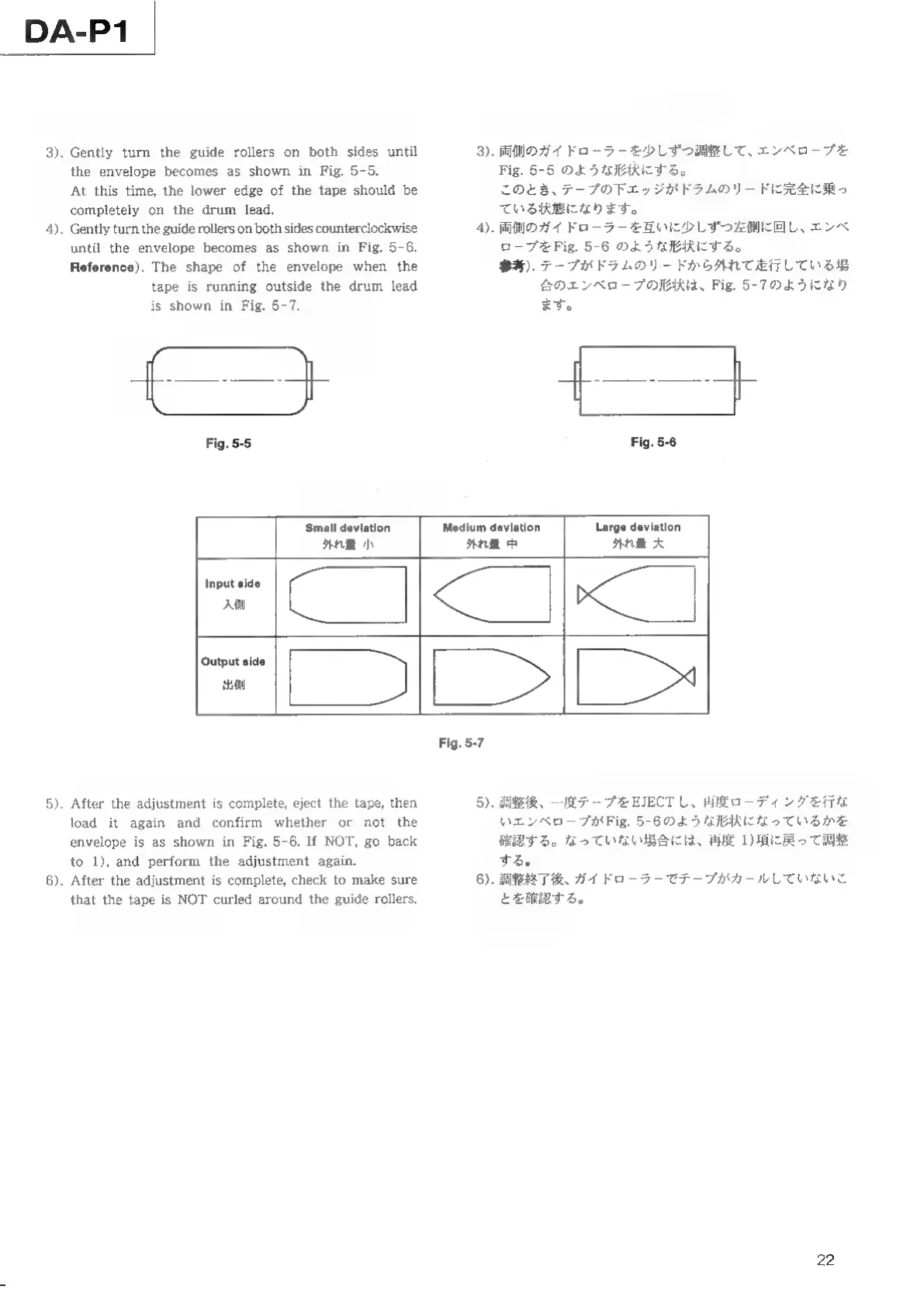

3). Gently turn the guide rollers on both sides until
the envelope becomes as shown in Fig. 5-5.
At this time, the lower edge of the tape should be
completely on the drum lead.
4). Gently turn the guide rollers on both sides counterclockwise
until the envelope becomes as shown in Fig. 5-6.
Reference), The shape of the envelope when the
tape is running outside the drum lead
is shown in Fig. 5-7.
3).
両側
の
ガイ
ドロ
ー
ラ
ー
を
少し
ずつ
調整
し
て
、
エ
ン
ベ
ロ
ー
プ を
Fig.
5-5
の よう
な 形状
に する 。
この
と
き
、 テ
ー プ の 下 エ
ッ ジ
が ドラ
ム の リー
ド に 完全
に
乗っ
て いる
状態
に な り ま す 。
. 両側
の ガイ
ドロ
ー ラ ー を
互い
に 少し
ずつ
左側
に
回 し 、 エ ン ベ
ロー
プ を Fig.
5-6
の よう
な お 形状
に する
。
参考
)
テープ
が ドラ
ム
の リー
ド か ら 外 れ て 走行
し
て いる
場
合
の エン
ベロ
ー プ の 形状
は 、Fig.
5-7
の よう
に な り
ます
。
4
Fig. 5-5 Fig. 5-6
‘Small deviation Medium deviation Large deviation
外れ 量 小 外れ 量 中 外れ 量 大
Input side
ABI
Output side
出 側
Fig.5-7
5). After the adjustment is complete, eject the tape, then
load it again and confirm whether or not the
envelope is as shown in Fig. 5-6. If NOT, go back
to 1), and perform the adjustment again.
6). After the adjustment is complete, check to make sure
that the tape is NOT curled around the guide rollers.
5). 調整 後 、 一 度 テ ー プ を EJECT し 、 再 度 ロ ー デ ィング を 行 な
い エ ン ベ ロ ー プ が Fig. 5-6 の よう な 形状 に な っ て いる か を
確認 する 。 な っ て いな い 場 合 に は 、 再 度 1) 項 に 戻っ て 調整
する 。
6). 調整 終了 後 、 ガ イド ロー ラー で テー プ が カー ル し て いな いこ
と を 確認 する 。
