Im Infrarot-Übertragungsmodus dient die
+-Taste dazu, auf Senden umzuschalten.
VORSICHT
• Bevor Sie einen Kopfhörer anschließen,
regeln Sie den Pegel vollständig herunter.
Andernfalls kann es zu plötzlichen, extrem
lauten Geräuschen kommen, die Ihr Gehör
oder Ihre Geräte schädigen.
• Üben Sie keine übermäßige Kraft auf den
Kopfhöreranschluss aus. Der Miniklinken-
stecker könnte durch Hebelwirkung das
Gerät schädigen.

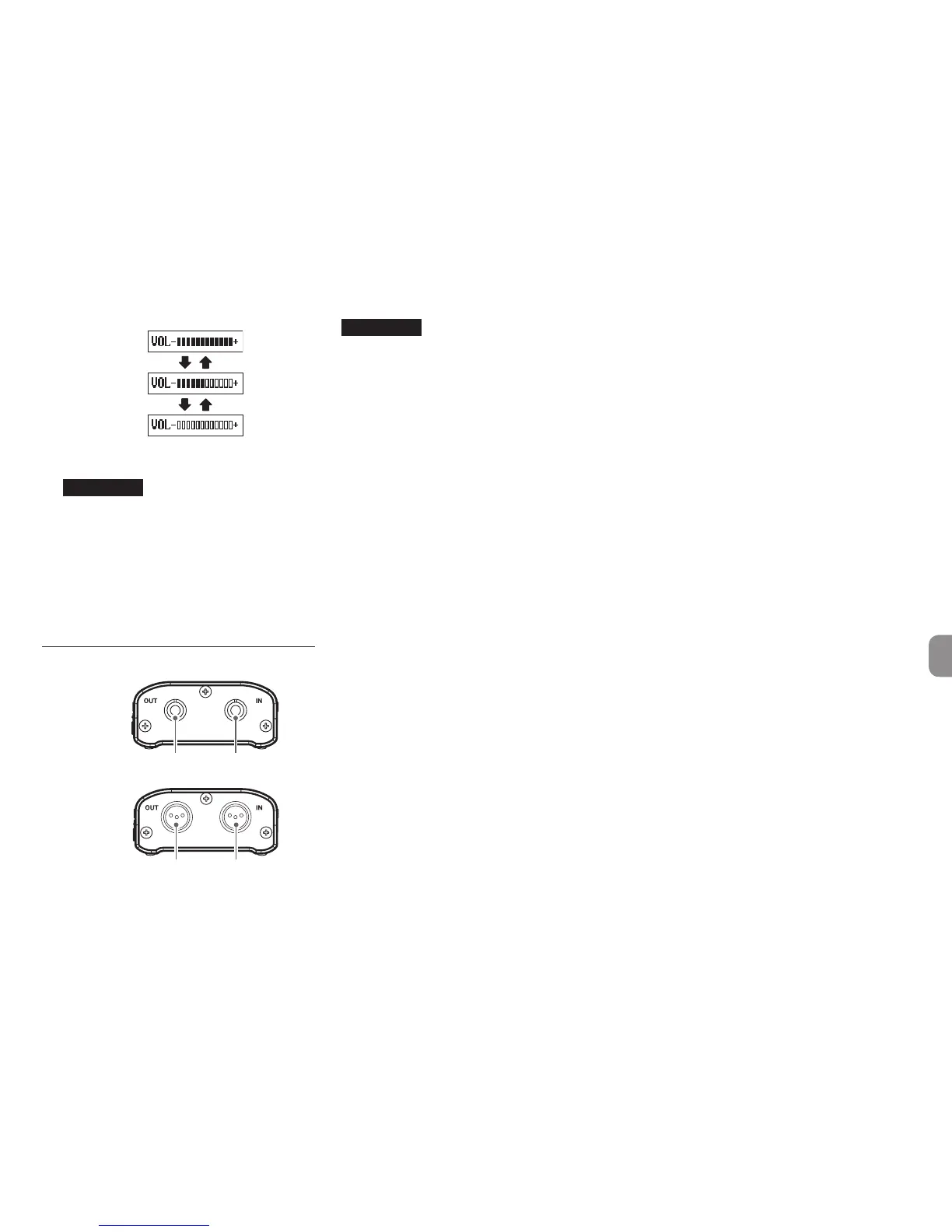

Geräteoberseite
DR-10CS
tr
uy
DR-10CH
yu
VORSICHT
Üben Sie während des Anschließens und der
Verwendung keine übermäßige Kraft auf diese
Anschlüsse aus, um Schäden am Recorder zu
vermeiden.
r DR-10CH: OUT-Buchse für Sennheiser-
Mikrofone (3,5-mm-Miniklinkenbuchse,
verschraubbar)
Verbinden Sie das eine Ende des mitgelieferten
Verbindungskabels mit dieser Buchse und das
andere Ende des Kabels mit dem Mikrofon-
eingang am verwendeten Sender.
Sichern Sie anschließend das Verbindungskabel,
indem Sie die Schraubverbindung des Steckers
festdrehen.
(Spitze: Mikrofon (Bias), Ring: IN–OUT durchver-
bunden, Hülse: Masse)
t DR-10CS: IN-Buchse für Sennheiser-
Mikrofone (3,5-mm-Miniklinkenbuchse,
verschraubbar)
Verbinden Sie den Klinkenstecker des verwen-
deten Mikrofons mit dieser Buchse.
Sichern Sie anschließend das Mikrofonkabel,
indem Sie die Schraubverbindung des Steckers
festdrehen.
(Spitze: Mikrofon (Bias), Ring: IN–OUT durchver-
bunden, Hülse: Masse)
y DR-10CH: OUT-Buchse für Shure-Mikrofone
(Mini-XLR, 4-polig, männlich)
Verbinden Sie das eine Ende des mitgelieferten
Verbindungskabels mit dieser Buchse und das
andere Ende des Kabels mit dem Mikrofon-
eingang am verwendeten Sender.
(1: Masse, 2: Bias, 3: Mikrofon, 4: IN-OUT durch-
verbunden)
u DR-10CH: IN-Buchse für Shure- Mikrofone
(Mini-XLR, 4-polig, männlich)
Verbinden Sie den 4-poligen XLR-Stecker des
verwendeten Mikrofons mit dieser Buchse.
(1: Masse, 2: Bias, 3: Mikrofon, 4: IN-OUT durch-
verbunden)
