80

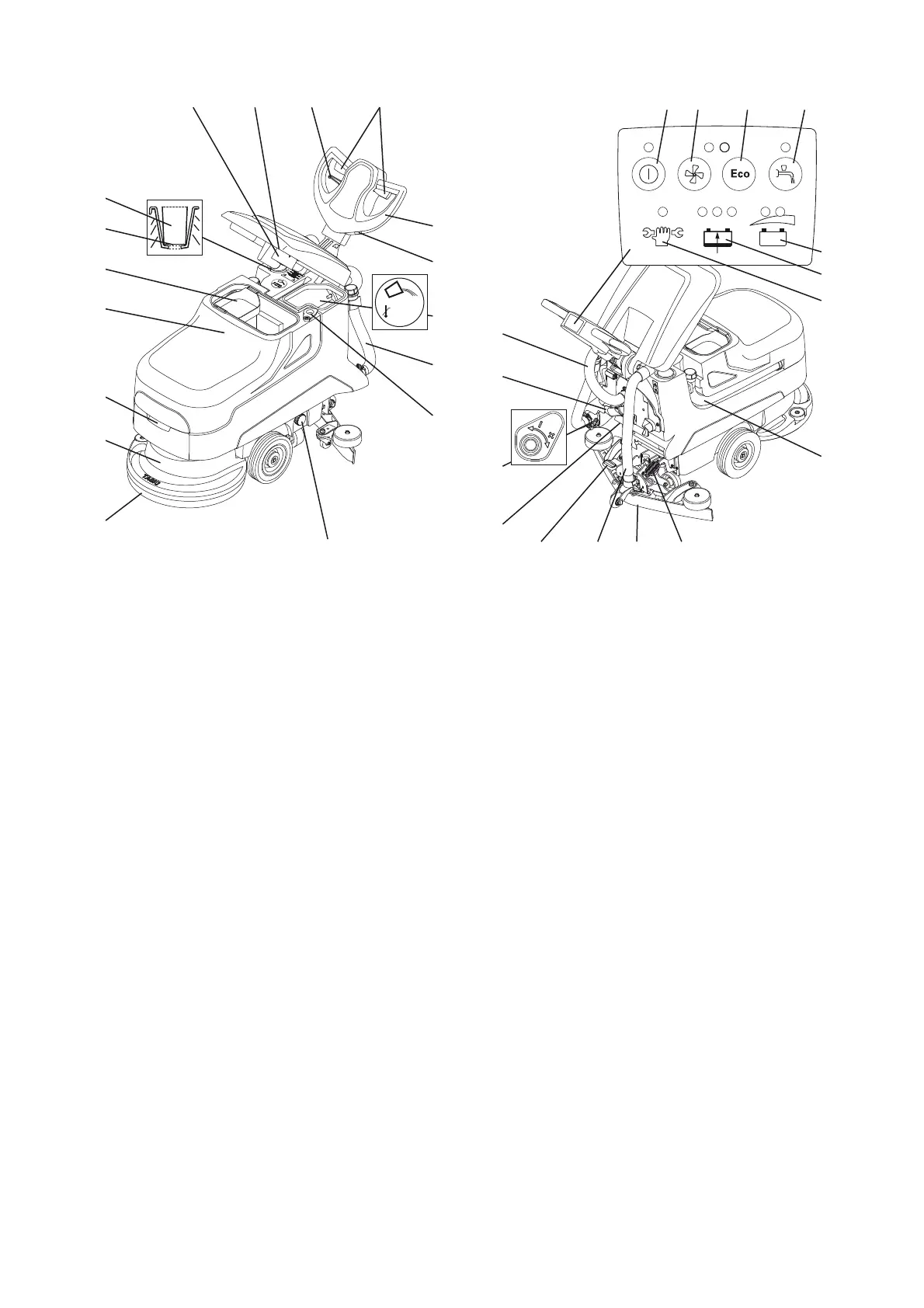

Vista general de la estructura.
1 Taza de dosificación
2 Indicador de nivel de llenado
3 Tamiz de la suciedad
4 Tanque de recuperación
5 Manejo
6 Unidad de cepillos
7 Herramienta (cepillos, almohadillas, etc.)
8 Filtro del tanque de agua limpia
9 Flotador
10 Manguera de drenaje de tanque de agua limpia (cu-
bierta azul)
11 Tanque de agua limpia
12 Contador de horas de servicio (opcional)
13 Timón
14 Palanca de accionamiento (transmisión del cepillo)
15 Palanca de frenos para la inclinación del timón
16 Filtro de aspiración
17 Flotador (protección contra sobrellenado del tan-
que de recuperación)
18 Orificio de la manguera de succión turbina
19 Soporte de cable para cable principal de cargador
de batería
20 Regulador manual de la solución de limpieza
21 Enchufe de desconexión de la batería (codificación)
22 Pedal de labios
23 Orificio de la manguera de succión labios
24 Labios
25 Pedal de herramienta
26 Manguera de drenaje del tanque de recuperación
(cubierta roja)
27 Indicador de servicio
28 Indicador de estado de carga de la batería
29 Indicador del estado de la batería
30 Tecla de extracción de solución de limpieza (EN-
CENDIDO / APAGADO)
31 Tecla de modo ecológico (ENCENDIDO / APAGA-
DO)
32 Llave de la unidad de aspiración (ENCENDIDO /
APAGADO)
33 Llave del interruptor principal (ENCENDIDO / APA-
GADO)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
max.60°C
max.140°F
151617
18
19
21
22 23 24 25
26
27
28
29
30313233
20
