22

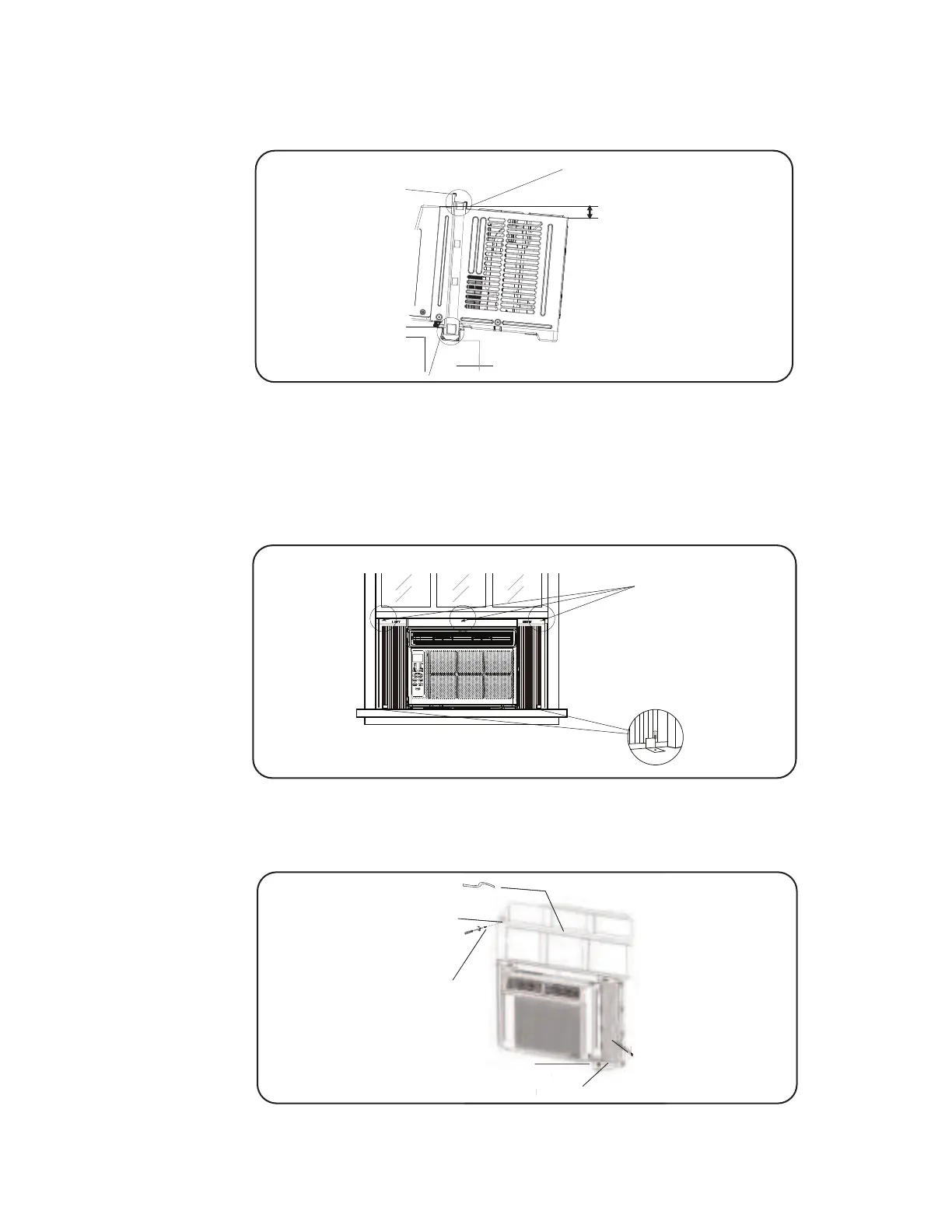

3. Coloque con cuidado el aire acondicionado en la ventana donde se lo va a instalar (se
recomiendan 2 personas para este paso). Cierra la ventana de forma segura. La unidad de AC
debe estar ligeramente inclinada hacia el área exterior para permitir que el agua salga
de la misma.
Marco de ventana
Umbral de ventana
Riel de montaje superior
Riel inferior
r
4a. Fije el aire acondicionado al marco de la ventana, utilizando los tornillos de ½ pulgada
incluidos. Sujete cada uno de los extensores del panel (izquierdo y derecho). Puede que tenga
que perforar un orificio piloto en el marco de la ventana para fijar estos tornillos a la hoja de
la misma.
4b. Acople el marco de bloqueo entre el extensor del panel y el alféizar de la ventana y, a
continuación, júntelos con el tornillo de bloqueo de 3/4in incluido.
4a./4b.
2 soportes de
marco de traba
3 tornillos
4c. Fije la traba de guillotina entre la parte superior de la ventana deslizante y el marco,
utilizando 2 de los tornillos de ¾ de pulgada incluidos, para asegurar la ventana en
posición cerrada.
Cerradura guillotina
Umbral de ventana
Marco de traba
Panel de relleno
Sello de guillotina
Umbral de ventan
a
Ma
rc
o
de
t
ra
ba
Pa
P
P
P
P
P
P
P
P
ne
l
