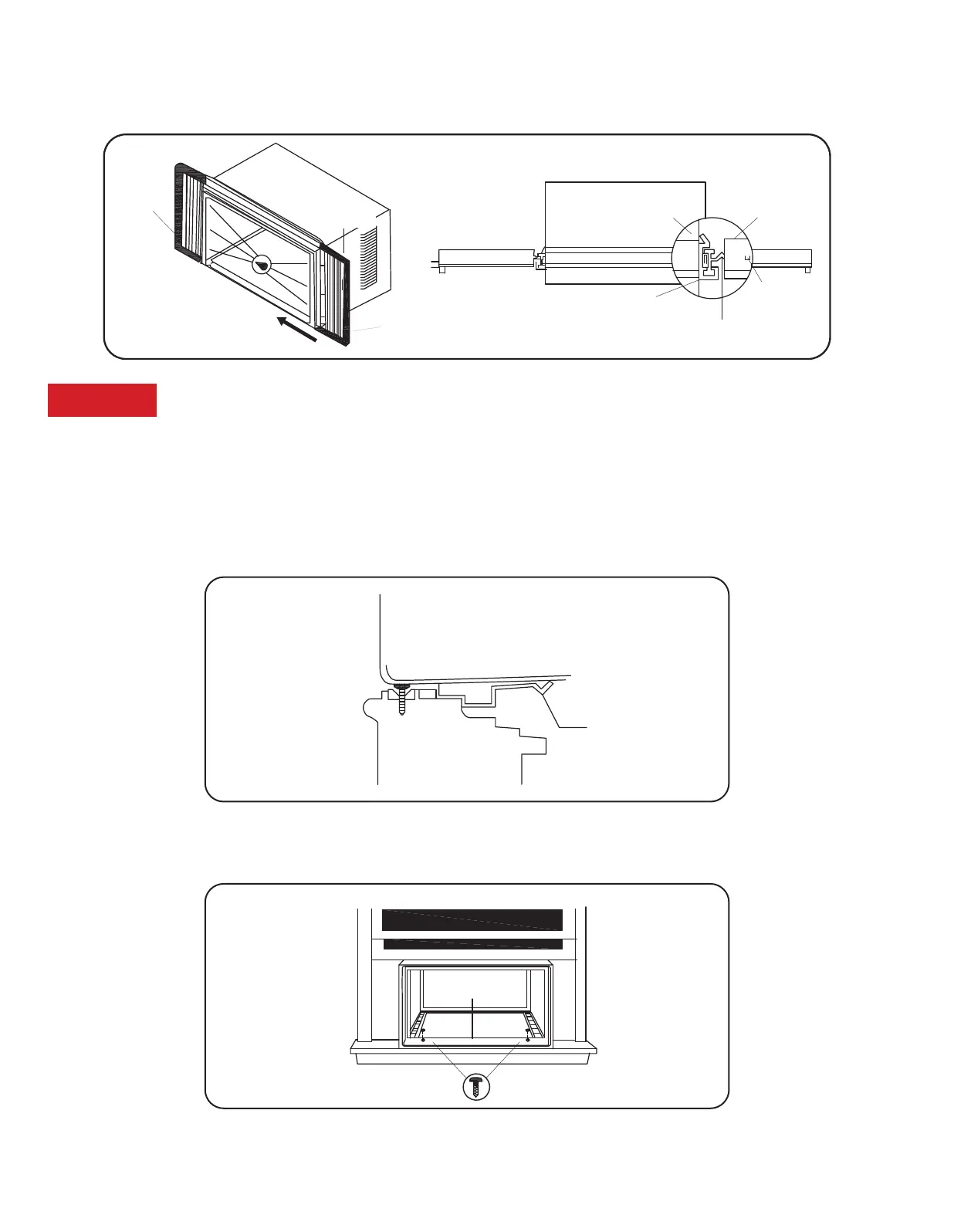

5. Inserte las patas superior e inferior del marco del panel de relleno de ventana en el canal en
el ángulo superior y en el riel inferior. Haga ambos lados. Instale el retenedor lateral en el
gabinete como se muestra.
Bottom
Rail Seal
Tornillo de cabeza redonda de 5/8"
VISTA SUPERIOR
Marco de
plástico
Tornillo de cabeza
hexagonal de
5/16” de largo
Panel de relleno
de ventanas
Retenedor
lateral
Marco de
plásticot
Gabinete
de CA
Sección "I”t
Panel de relleno
de ventanas
Agujero para
tornillo
de bloqueo
Paso 4: Colocación del gabinete dentro de la ventana
1. Abra la ventana y coloque el aire acondicionado en el centro del alféizar de la ventana.
2. Asegúrese de que el riel inferior esté asentado sobre el alféizar de la ventana como se
muestra a continuación. Baje la ventana temporalmente detrás del riel angular superior para
mantener el gabinete en su lugar. (Se recomienda mantener un ángulo hacia abajo para que el
agua de lluvia acumulada pueda salir por la parte posterior de la unidad).
Bottom
Rail Seal
5/8” Round Head Screw
TOP VIEW
Plastic
Frame
5/16” Long
Hex-Head Screw
Window Filler
Panel
Side
Retainer
Plastic
Frame
AC
Cabinet
“I” Section
Window
Filler Panel
Locking
Screw
Hole
3. Fije el gabinete al alféizar de la ventana usando dos tornillos de cabeza redonda de 5/8”.
Pretaladre los agujeros si es necesario. Coloque el sello del riel inferior sobre los tornillos.
Bottom
Rail Seal
Tornillo de cabeza redonda de 5/8"
VISTA SUPERIOR
Marco de
plástico
Tornillo de cabeza
hexagonal de
5/16” de largo
Panel de relleno
de ventanas
Retenedor
lateral
Marco de
plásticot
Gabinete
de CA
Sección "I”t
Panel de relleno
de ventanas
Agujero para
tornillo
de bloqueo
