Paso 5: Instale los soportes de soporte

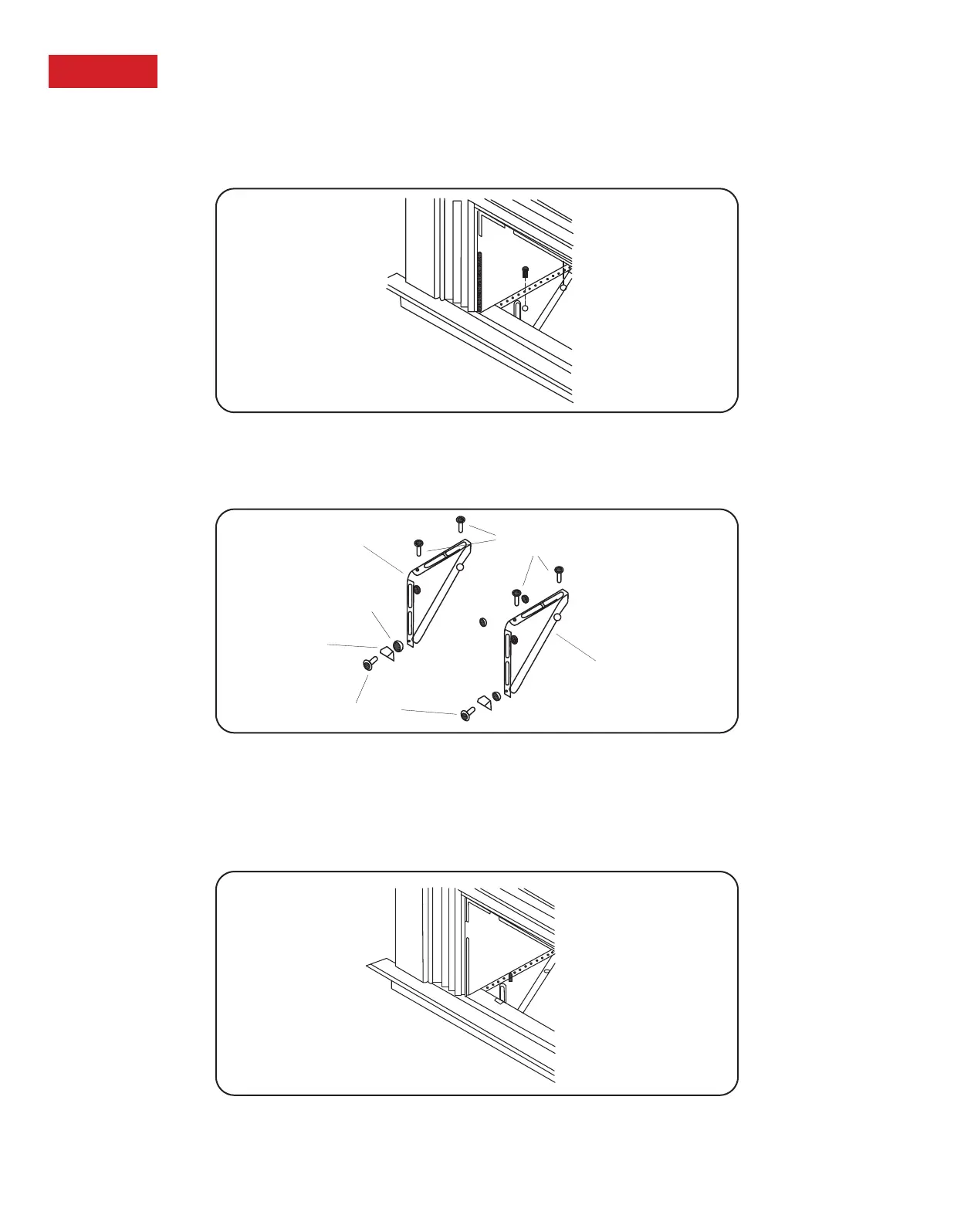

1. Sostenga cada estribo de soporte al ras, contra el exterior del alféizar de la ventana. Apriete
cada soporte a la parte inferior del gabinete, como se muestra a continuación. Marque los
soportes en la palanca superior del alféizar de la ventana y luego retírelos.
Marca
Izquierda
Derecha
Tuerca de
seguridad
Escuadra de
anclaje de alféizar
Tornillo de cabeza plana
de 5/8” de largo
Perno de 1/2” de cabeza plana
y tuerca de seguridad
(2) Requerido para cada
estribo de soporte
2. Ensamble las escuadras de ángulo del umbral a las escuadras de soporte en la posición
marcada como se muestra a continuación. Apriete a mano, pero no hasta el final para poder
realizar los cambios que puedan ser necesarios más adelante durante la instalación.
Izquierda
Derecha
Tuerca de
seguridad
Escuadra de
anclaje de alféizar
Tornillo de cabeza plana
de 5/8” de largo
Perno de 1/2” de cabeza plana
y tuerca de seguridad
(2) Requerido para cada
estribo de soporte
3. Instale las escuadras de soporte (con las escuadras de ángulo de alféizar fijadas) en la parte
inferior del gabinete, como se muestra a continuación.
4. Apriete firmemente los 6 tornillos.
Mark
Left
Right
Locknut
Sill Angle
Bracket
5/8” Long Flat Head Bolt
1/2” Long Flat Head
Bolt and Locknut
(2) required
for each support bracket
To Next Page
