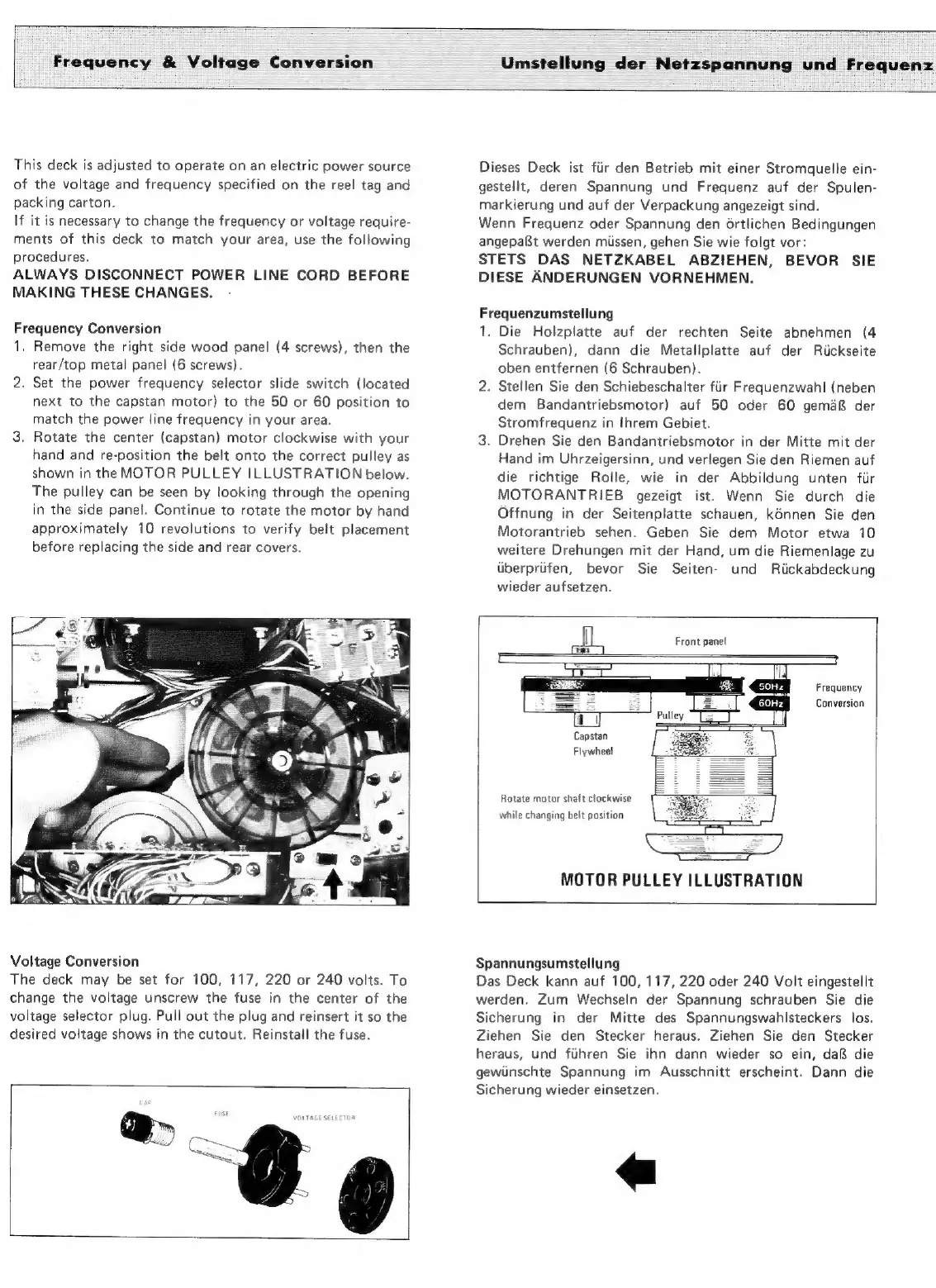

Frequency & Voltage Conversion
Umstellung der Netzspannung und Frequenz
This deck is adjusted to operate on an electric power source
of the voltage and frequency specified on the reel tag and
packing carton.
If it is necessary to change the frequency or voltage require-
ments of this deck to match your area, use the following
procedures.
ALWAYS DISCONNECT POWER LINE CORD BEFORE
MAKING THESE CHANGES.
Frequency Conversion
1. Remove the right side wood panel (4 screws), then the
rear/top metal panel (6 screws).
2. Set the power frequency selector slide switch (located
next to the capstan motor) to the 50 or 60 position to
match the power line frequency in your area.
3. Rotate the center (capstan) motor clockwise with your
hand and re-position the belt onto the correct pulley as
shown in the MOTOR PULLEY ILLUSTRATION below.
The pulley can be seen by looking through the opening
in the side panel. Continue to rotate the motor by hand
approximately 10 revolutions to verify belt placement
before replacing the side and rear covers.
Voltage Conversion
The deck may be set for 100, 117, 220 or 240 volts. To
change the voltage unscrew the fuse in the center of the
voltage selector plug. Pull out the plug and reinsert it so the
desired voltage shows in the cutout. Reinstall the fuse.
Dieses Deck ist fiir den Betrieb mit einer Stromquelle ein-
gestellt, deren Spannung und Frequenz auf der Spulen-
markierung und auf der Verpackung angezeigt sind.
Wenn Frequenz oder Spannung den 6rtlichen Bedingungen
angepaft werden missen, gehen Sie wie folgt vor:
STETS DAS NETZKABEL ABZIEHEN, BEVOR SIE
DIESE ANDERUNGEN VORNEHMEN.
Frequenzumstellung
1. Die Holzplatte auf der rechten Seite abnehmen (4
Schrauben), dann die Metallplatte auf der Riickseite
oben entfernen (6 Schrauben).
2. Stellen Sie den Schiebeschalter fiir Frequenzwahl (neben
dem Bandantriebsmotor) auf 50 oder 60 gema& der
Stromfrequenz in Ihrem Gebiet.
3. Drehen Sie den Bandantriebsmotor in der Mitte mit der
Hand im Uhrzeigersinn, und verlegen Sie den Riemen auf
die richtige Rolle, wie in der Abbildung unten fir
MOTORANTRIEB gezeigt ist. Wenn Sie durch die
Offnung in der Seitenplatte schauen, kénnen Sie den
Motorantrieb sehen. Geben Sie dem Motor etwa 10
weitere Drehungen mit der Hand, um die Riemenlage zu
tiberpriifen, bevor Sie Seiten- und Riickabdeckung
wieder aufsetzen.
Front panel
Frequency
Conversion
wu
Pulley
Capstan
Flywheel
Rotate motor shaft clockwise
while changing belt position
MOTOR PULLEY ILLUSTRATION
Spannungsumstellung
Das Deck kann auf 100, 117, 220 oder 240 Volt eingestellt
werden. Zum Wechseln der Spannung schrauben Sie die
Sicherung in der Mitte des Spannungswahlsteckers los.
Ziehen Sie den Stecker heraus. Ziehen Sie den Stecker
heraus, und fiihren Sie ihn dann wieder so ein, da die
gewiinschte Spannung im Ausschnitt erscheint. Dann die
Sicherung wieder einsetzen.
€
