Prises XLR1 d'entrée de signal
b
Prises XLR2 d'entrée de signal
c
Borne de sortie du canal droit pour enceinte (groupe A)
d
Borne de sortie du canal droit pour enceinte (groupe B)
e
Borne de masse
f
Prises d'entrée de signal PHONO
g
Prises d'entrée de signal CD
h
Prises d'entrée de signal TUNER
i
Embase d'alimentation secteur (avec fusible)
j
Prises d'entrée de signal AUX
k
Prises d'entrée BYPASS
l
Prises de sortie de préampli
m
Borne de sortie du canal gauche pour enceinte (groupe A)
n
Borne de sortie du canal gauche pour enceinte (groupe B)
15
FRANÇAIS

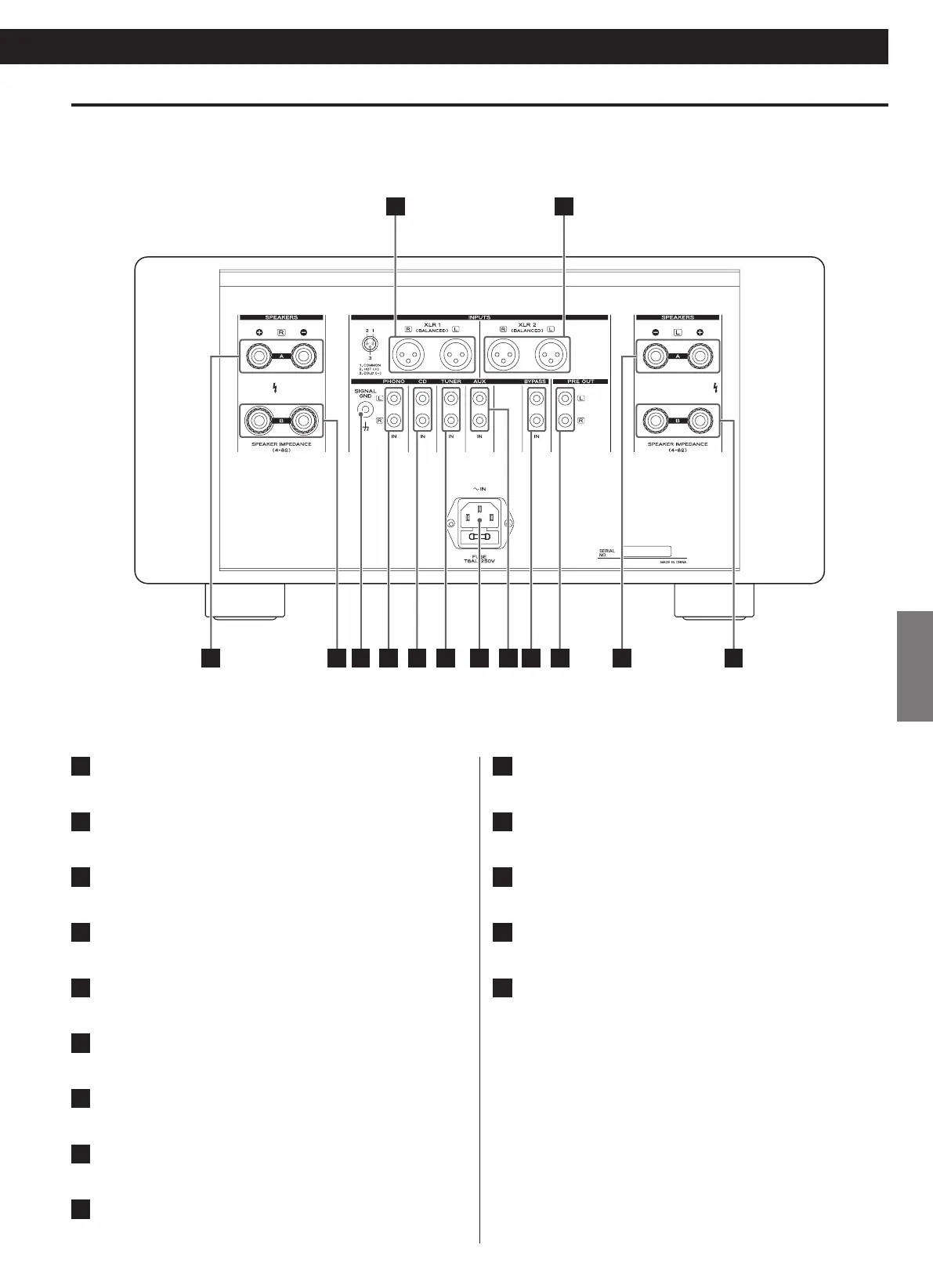

Face arrière
