11. INTERFACE CONNECTOR
(1) Connector on the drive : JAE KX15-50KLDLE or equivalent
(2) Applicable connector on the host : JAE KX14-50K5D1 or equivalent
(3) Pin assignment : Refer to Table 11-1, Fig. 11-1.

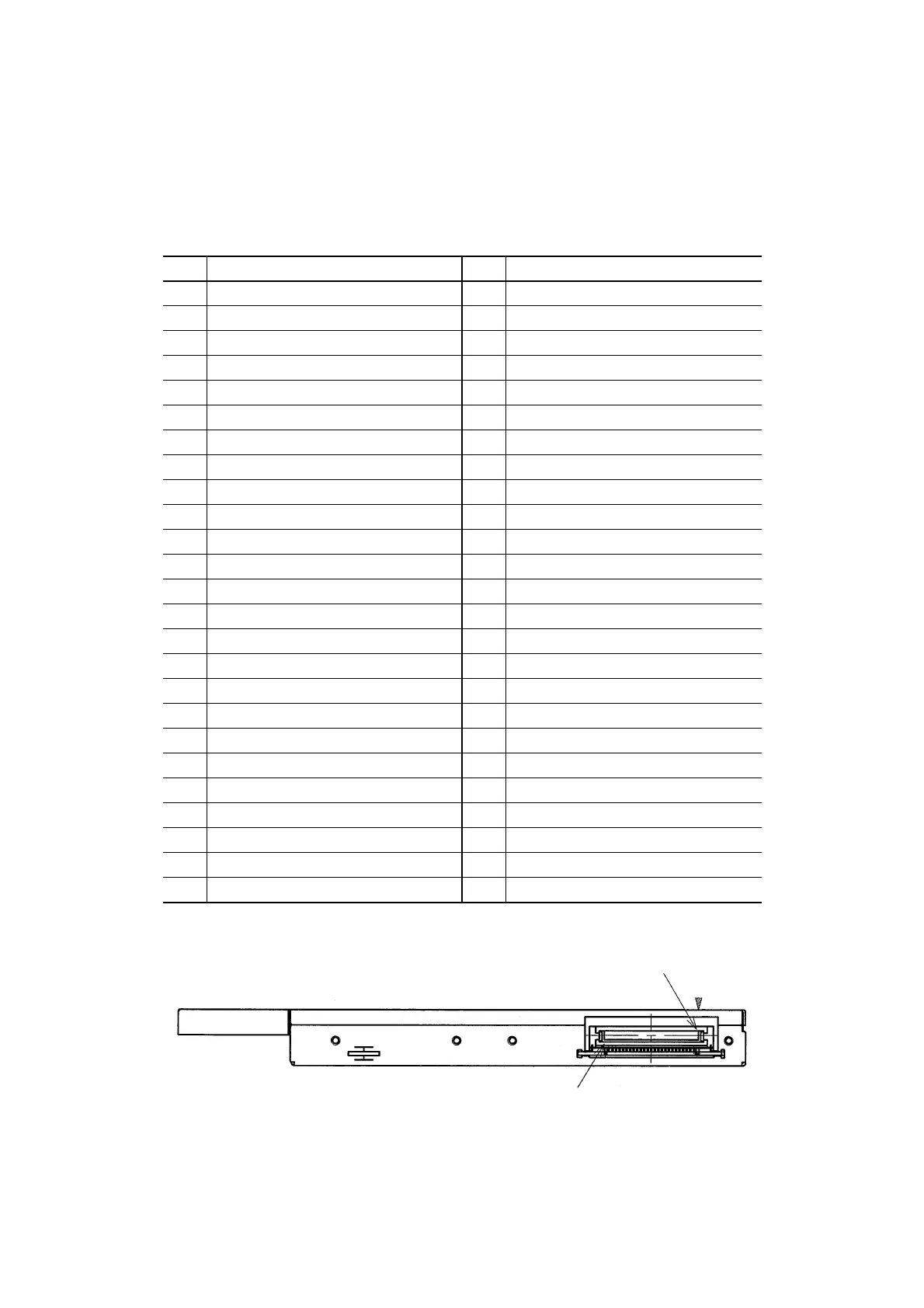

(Fig. 11-1) Interface connector assignment
(Table 11-1) Interface connector pin assignment
No. SIGNAL No. SIGNAL
1LOUT2ROUT
3 AGND 4 N.C
5 –RESET 6 DD8
7DD78DD9
9DD610DD10
11 DD5 12 DD11
13 DD4 14 DD12
15 DD3 16 DD13
17 DD2 18 DD14
19 DD1 20 DD15
21 DD0 22 DMARQ
23 GROUND 24 –DIOR (–HDMARDY/HSTROBE)
25 –DIOW (STOP) 26 GROUND
27 IORDY (–DDMARDY/DSTROBE) 28 –DMACK
29 INTRQ 30 –IOCS16
31 DA1 32 –PDIAG (–CBLID)
33DA034DA2
35 –CS0 36 –CS1
37 –DASP 38 +5V
39 +5V 40 +5V
41 +5V 42 +5V
43 GROUND 44 GROUND
45 GROUND 46 GROUND
47 –CSEL 48 GROUND
49 RESERVED 50 RESERVED
Pin No. 1
Pin No. 50
