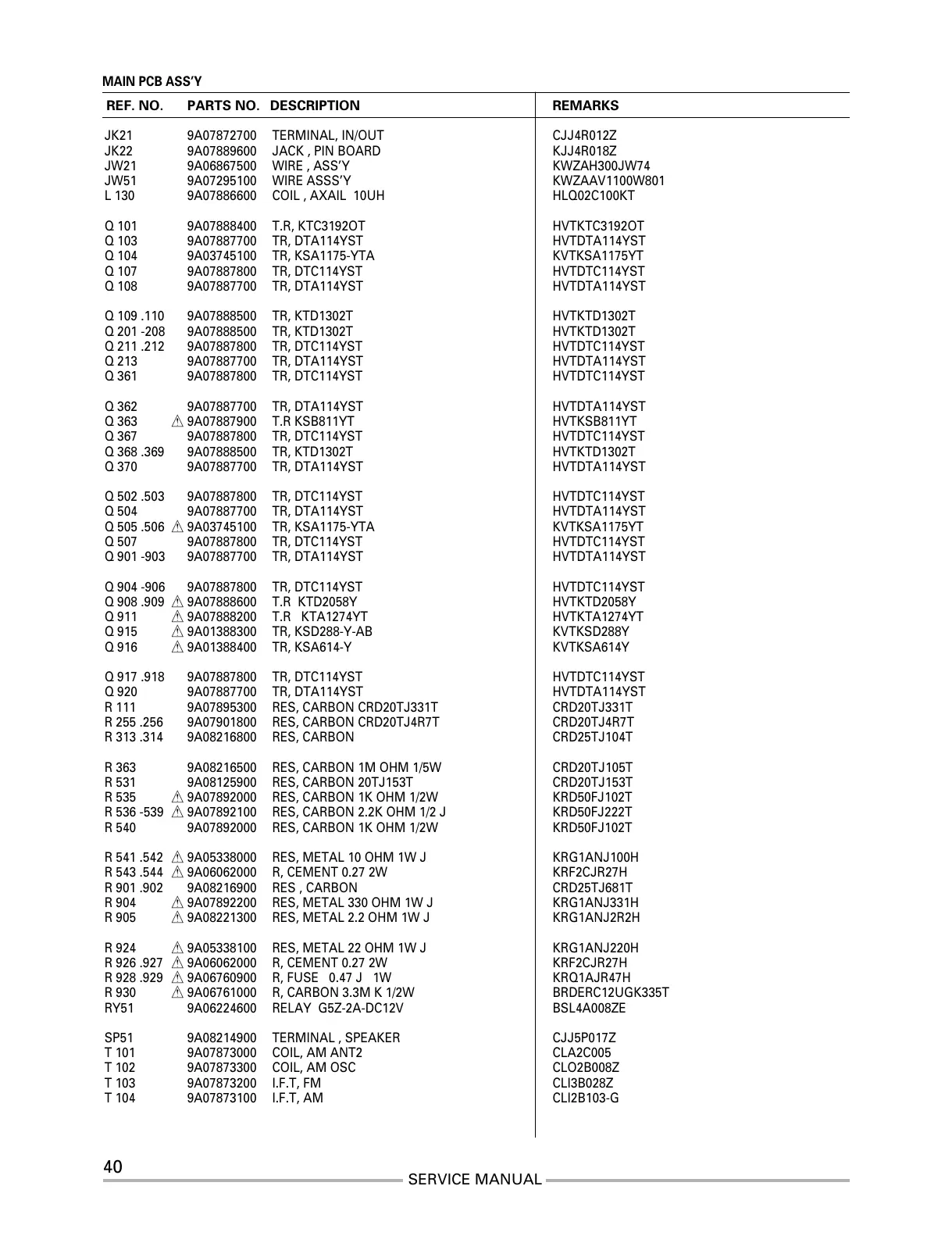

Teac MC-D90 - MAIN PCB ASSY COMPONENT LIST

SERVICE MANUAL
40
MAIN PCB ASS’Y
REF. NO. PARTS NO. DESCRIPTION REMARKS
JK21 9A07872700 TERMINAL, IN/OUT CJJ4R012Z
JK22 9A07889600 JACK , PIN BOARD KJJ4R018Z
JW21 9A06867500 WIRE , ASS’Y KWZAH300JW74
JW51 9A07295100 WIRE ASSS’Y KWZAAV1100W801
L 130 9A07886600 COIL , AXAIL 10UH HLQ02C100KT
Q 101 9A07888400 T.R, KTC3192OT HVTKTC3192OT
Q 103 9A07887700 TR, DTA114YST HVTDTA114YST
Q 104 9A03745100 TR, KSA1175-YTA KVTKSA1175YT
Q 107 9A07887800 TR, DTC114YST HVTDTC114YST
Q 108 9A07887700 TR, DTA114YST HVTDTA114YST
Q 109 .110 9A07888500 TR, KTD1302T HVTKTD1302T
Q 201 -208 9A07888500 TR, KTD1302T HVTKTD1302T
Q 211 .212 9A07887800 TR, DTC114YST HVTDTC114YST
Q 213 9A07887700 TR, DTA114YST HVTDTA114YST
Q 361 9A07887800 TR, DTC114YST HVTDTC114YST
Q 362 9A07887700 TR, DTA114YST HVTDTA114YST
Q 363
£ 9A07887900 T.R KSB811YT HVTKSB811YT
Q 367 9A07887800 TR, DTC114YST HVTDTC114YST
Q 368 .369 9A07888500 TR, KTD1302T HVTKTD1302T
Q 370 9A07887700 TR, DTA114YST HVTDTA114YST
Q 502 .503 9A07887800 TR, DTC114YST HVTDTC114YST
Q 504 9A07887700 TR, DTA114YST HVTDTA114YST
Q 505 .506
£ 9A03745100 TR, KSA1175-YTA KVTKSA1175YT
Q 507 9A07887800 TR, DTC114YST HVTDTC114YST
Q 901 -903 9A07887700 TR, DTA114YST HVTDTA114YST
Q 904 -906 9A07887800 TR, DTC114YST HVTDTC114YST
Q 908 .909
£ 9A07888600 T.R KTD2058Y HVTKTD2058Y
Q 911
£ 9A07888200 T.R KTA1274YT HVTKTA1274YT
Q 915
£ 9A01388300 TR, KSD288-Y-AB KVTKSD288Y
Q 916
£ 9A01388400 TR, KSA614-Y KVTKSA614Y
Q 917 .918 9A07887800 TR, DTC114YST HVTDTC114YST
Q 920 9A07887700 TR, DTA114YST HVTDTA114YST
R 111 9A07895300 RES, CARBON CRD20TJ331T CRD20TJ331T
R 255 .256 9A07901800 RES, CARBON CRD20TJ4R7T CRD20TJ4R7T
R 313 .314 9A08216800 RES, CARBON CRD25TJ104T
R 363 9A08216500 RES, CARBON 1M OHM 1/5W CRD20TJ105T
R 531 9A08125900 RES, CARBON 20TJ153T CRD20TJ153T
R 535
£ 9A07892000 RES, CARBON 1K OHM 1/2W KRD50FJ102T
R 536 -539
£ 9A07892100 RES, CARBON 2.2K OHM 1/2 J KRD50FJ222T
R 540 9A07892000 RES, CARBON 1K OHM 1/2W KRD50FJ102T
R 541 .542
£ 9A05338000 RES, METAL 10 OHM 1W J KRG1ANJ100H
R 543 .544 £ 9A06062000 R, CEMENT 0.27 2W KRF2CJR27H
R 901 .902 9A08216900 RES , CARBON CRD25TJ681T
R 904
£ 9A07892200 RES, METAL 330 OHM 1W J KRG1ANJ331H
R 905 £ 9A08221300 RES, METAL 2.2 OHM 1W J KRG1ANJ2R2H
R 924
£ 9A05338100 RES, METAL 22 OHM 1W J KRG1ANJ220H
R 926 .927 £ 9A06062000 R, CEMENT 0.27 2W KRF2CJR27H
R 928 .929
£ 9A06760900 R, FUSE 0.47 J 1W KRQ1AJR47H
R 930
£ 9A06761000 R, CARBON 3.3M K 1/2W BRDERC12UGK335T
RY51 9A06224600 RELAY G5Z-2A-DC12V BSL4A008ZE
SP51 9A08214900 TERMINAL , SPEAKER CJJ5P017Z
T 101 9A07873000 COIL, AM ANT2 CLA2C005
T 102 9A07873300 COIL, AM OSC CLO2B008Z
T 103 9A07873200 I.F.T, FM CLI3B028Z
T 104 9A07873100 I.F.T, AM CLI2B103-G
