- Mémorisation des paramètres programmés en cas de panne de courant. Si
le défaut est supérieur à 24h, seule l’heure est perdue.
- Interaction avec l’application mobile pour les dispositifs Android et iOS ;
- Compatible avec tous les produits Tecatlantis.

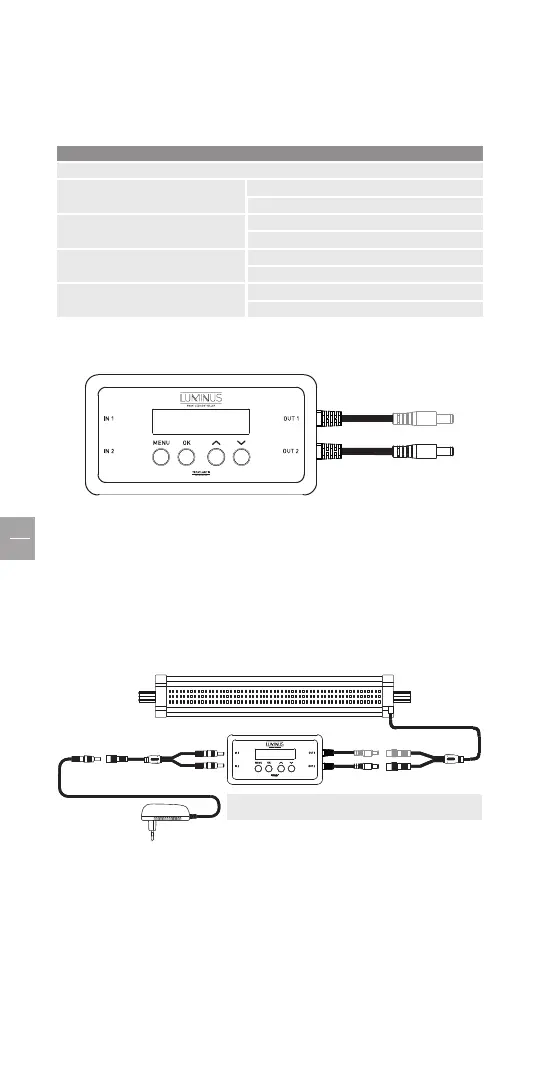

Spécifications Techniques
Interface du contrôleur Luminus
Touches disponibles : MENU | OK | UP ( ) | DOWN ( )
Fig. 1 - Interface de la console du Contrôleur Luminus
Schéma de Connexions du Contrôleur Luminus
Pour que le contrôleur fonctionne correctement, il est nécessaire que dans
l’Entrée 1 (IN) (figure 1) soit appliquée une tension entre 12V DC et 24V DC.
Les deux canaux du contrôleur fonctionnent indépendamment, en pouvant
s’appliquer dans l’Entrée 1 (IN) une tension différente de la tension
appliquée dans l’Entrée 2 (IN). La valeur maximale de tension dans la Sortie
1 (OUT) est la tension appliquée dans l’Entrée 1 (IN). La valeur maximale de
tension de la Sortie 2 (OUT) est la tension appliquée dans l’Entrée 2 (IN).
Fig. 2 - Schéma de Connexions du Contrôleur
Instructions d’Installation et de Sécurité
- Protéger toujours la source de courant du courant électrique avant toute
installation ou entretien de votre contrôleur.
- En installant le contrôleur, assurez-vous qu'il y a assez de place sur les
côtés pour connecter la source du courant et les luminaires.
- Lorsque le contrôleur est en place, relier les luminaires au contrôleur, les
branchant aux connecteurs appropriés dans l’unité de contrôle.
- Une fois assemblé et connecté conformément les instructions, vous
pouvez connecter au courant eléctrique.
Canaux Indépendants -
Input 1 (ø2,1mm)
Output 1 (ø2,1mm)
Input 2 (ø2,1mm)
Output 2 (ø2,1mm)
Spécifications Techniques
0
12
0.2
0
0
0
0.2
0
0
Min.
2
24
5
24
5
24
5
24
5
Máx.
V (DC)
A
V (PWM)
A
V (DC)
A
V (PWM)
A
Unité
ex.
EASY LED
UNIVERSAL
2.0
Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket
CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A
ex.
EASY LED
UNIVERSAL
2.0
Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket
CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A
FR
7
