- Inlärning av de programmerade parametrarna utifall ett elavbrott sker.
Om strömmen avbryts i mer än 24 timmar är endast tiden konfigurerad;
- Interaktion med mobilappen för Android och iOS;
- Kompatibel med alla Tecatlantis-produkter.
Tekniska specifikationer
Luminus-kontrollens gränsyta
Tillgängliga tangenter: MENU | OK | UP ( ) | DOWN ( )

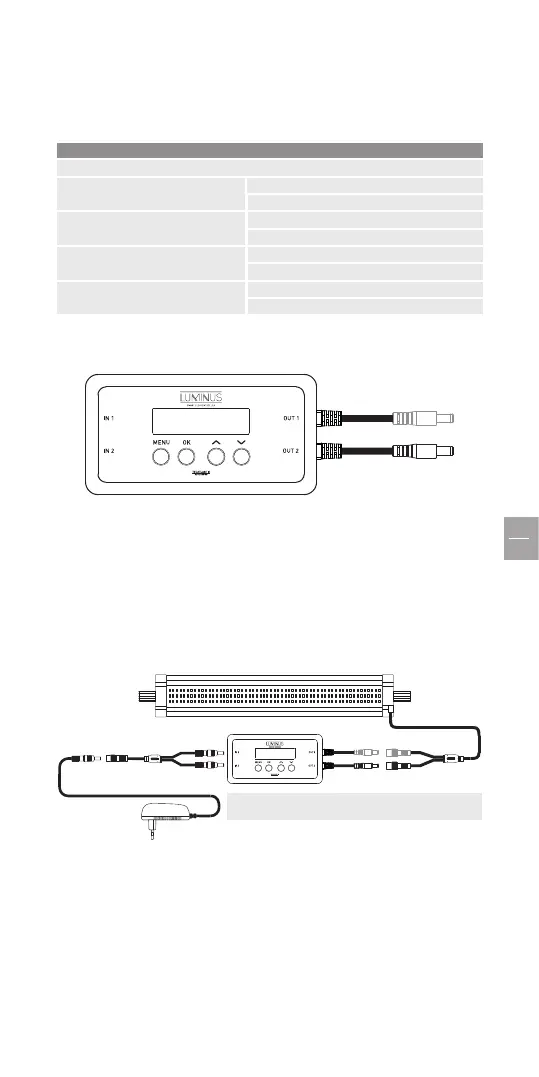

Fig. 1 - Luminus-kontrollens konsollgränsyta
Ledningsdiagram av Luminus-kontrollen
För att kontrollen ska fungera ordentligt måste spänning mellan 12V DC och
24V DC tillämpas i inmatning 1 (IN) (beskriven i figur 1).
Kontrollens två kanaler fungerar självständigt, och spänning som tillämpas
i inmatning 1 (IN) kan vara olik från spänningen som tillämpas i inmatning 2
(IN). Den maximala mängden spänning i utmatning 1 (UT) är spänningen
som tillämpas i inmatning 1 (IN). Den maximala mängden i utmatning 2
(UT) är spänningen som tillämpas i inmatning 2 (IN).
Fig. 2 - Ledningsdiagram av Luminus-kontrollen
Installering och säkerhetsinstruktioner
- Skydda alltid strömtillförseln från el före varje installering eller underhåll
av din kontroll.
- Medan du installerar kontrollen, försäkra dig om att det finns tillräckligt
med rum på sidorna för att koppla ihop strömtillförseln och lamporna.
- Då kontrollen är placerad, koppla lamporna till kontrollen så att de är
kopplade till de rätta kopplingsdonen i kontrollenheten.
- Då den är ihopsatt och kopplad enligt instruktionerna kan du koppla den
till huvudledningarna.
- VARNING: Luminus-kontrollen är inte vattentät. Installera därför inte
Självständiga kanaler -
Inmatning 1 (ø2,1mm)
Utmatning 1 (ø2,1mm)
Inmatning 2 (ø2,1mm)
Utmatning 2 (ø2,1mm)
Tekniska specifikationer
0
12
0.2
0
0
0
0.2
0
0
Min.
2
24
5
24
5
24
5
24
5
Max.
V (DC)
A
V (PWM)
A
V (DC)
A
V (PWM)
A
Enhet
ex.
EASY LED
UNIVERSAL
2.0
Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket
CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A
