- Versorgungsspannung zwischen 12V und 24V;
- Speicher der programmierten Einstellungen bei Stromausfall bis über 24h,
lediglich fällt die Uhrzeit aus.
- in Funtion mit einer mobilen APP für Android oder iOS-Geräte;
- Kompatibel mit allen Tecatlantis Produkten.
Technische Daten

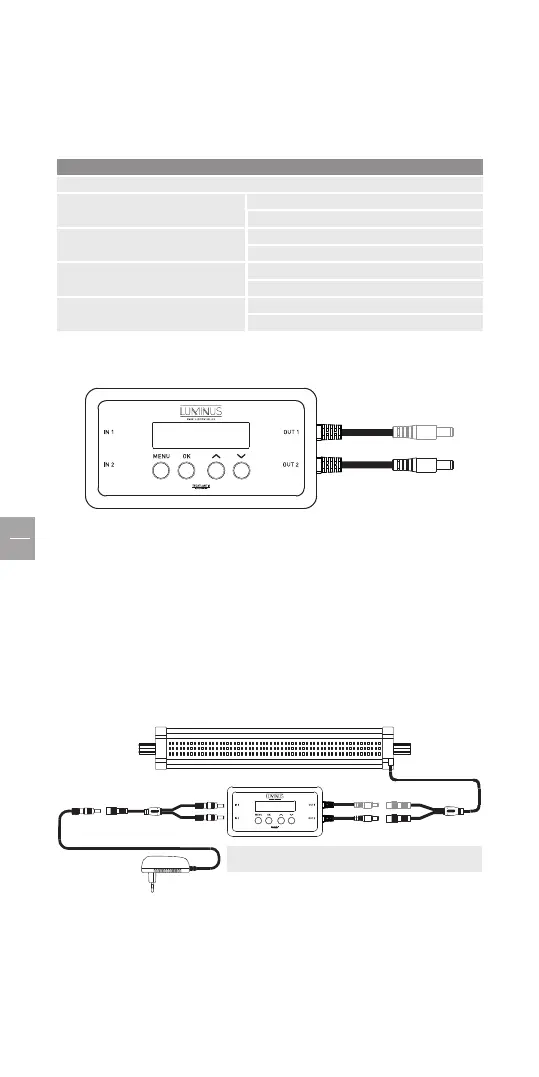

Bedienungsfeld des Luminus Controller
Vorhandene Tasten: MENU | OK | UP ( ) | DOWN ( )
Bild 1 - Bedienungsfeld des Gerätes Luminus
Beispiel für die in Vernetzung des Luminus-Controller
Damit die Steuerung richtig funktionieren kann, ist es notwendig, daß dem
ersten Eingang (IN) (beschrieben in 1), eine Spannung zwischen 12 V DC und
24 V DC zugeschaltet wird.
Die beiden Kanäle arbeiten unabhängig von einander deshalb kann dem
ersten Eingang (IN) eine andere Spannung als dem zweiten Eingang 2 (IN)
zugeschalten werden. Der maximale Spannungswert von dem ersten
Ausgang (OUT) ist die Spannung an dem Eingang 1 angelegt wird (IN). Der
maximale Spannungswert des zweiten Ausgangs (OUT) ist die Spannung
am Eingang 2 (N).
Bild 2 - Beispiel für die in Vernetzung des Luminus-Controller
Anleitung Installation und Sicherheit
- Schützen Sie stets die Stromversorgung aus dem Netz vor jeder
Installation oder Wartung Ihres Controllers.
- Wenn Sie den Controller installieren, stellen Sie sicher, dass es genug Platz
auf den Seiten gibt für die Stromversorgung und um die LES´s zu verbinden.
ex.
EASY LED
UNIVERSAL
2.0
Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket
CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A
Individuelle Kanäle -
Eingang 1 (ø2,1mm)
Ausgang 1 (ø2,1mm)
Eingang 2 (ø2,1mm)
Ausgang 2 (ø2,1mm)
Technische Daten
0
12
0.2
0
0
0
0.2
0
0
Min.
2
24
5
24
5
24
5
24
5
Max.
V (DC)
A
V (PWM)
A
V (DC)
A
V (PWM)
A
Einheiten
DE
21
