Schéma zapojenia ovládača Luminus
Aby mohol tento ovládač správne fungovať, musí byť na vstup 1 (IN)
(opísaný na obrázku č. 1) privádzaný jednosmerný 12 a 12 V prúd.
Dva kanály tohto ovládača pracujú nezávisle a na vstupe 1 (IN) môže byť
privádzané iné napätie, ako to, ktoré je prevádzané na vstup 2 (IN).
Maximálne napätie na výstupe 1 (OUT) je napätie, ktoré je privádzané na
vstup 1 (IN). Maximálne napätie na výstupe 2 (OUT) je napätie, ktoré je
privádzané na vstup 2 (IN).

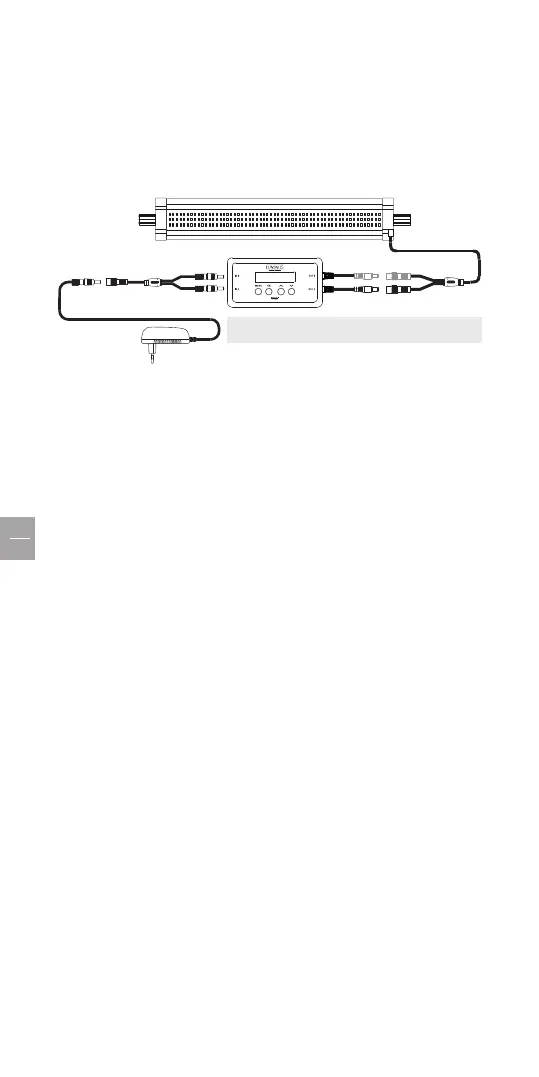

Obr. č. 2 - Schéma zapojenia ovládača Luminus
Inštalácia a bezpečnostné pokyny
- Pred vykonávaním každej montáže alebo údržby ovládača vždy chráňte
zdroj napájania pred elektrickým prúdom.
- Pri inštalovaní ovládača sa uistite, že na obidvoch stranách je dostatok
miesta na pripojenie zdroja napájania a svetelných zdrojov.
- Po umiestnení ovládača k nemu pripojte svetelné zdroje tak, že ich
zapojíte do správnych konektorov na riadiacej jednotke.
- Ovládač môžete po zmontovaní a zapojení podľa pokynov pripojiť k
elektrickej sieti.
- VÝSTRAHA: Ovládač Luminus nie je vodotesný. Tento ovládač neinštalujte
pred akváriom alebo na žiadne miesto, kde by mohol náhodne spadnúť do
vody alebo s ňou prísť do kontaktu.
- Toto zariadenie nepoužívajte, ak je poškodené, nefunguje správne, spadlo
do vody alebo s ňou prišlo do kontaktu.
- Z kábla urobte „odkvapkávaciu slučku“, aby voda nemohla po ňom stekať
a prísť do kontaktu s ovládačom Luminus.
VÝSTRAHA! Elektrický prúd transformátora musí zodpovedať prúdu, ktorý
je potrebný na napájanie svietidiel. Napríklad: Pre dve 2,5 A svietidlá je
potrebný 5 A transformátor.
- Ovládač nerozoberajte. Má to za následok zrušenie záruky.
- Ovládač Luminus si nevyžaduje žiadnu údržbu. Môžete ho však čistiť s
mäkkou navlhčenou handričkou.
Prevádzkový režim ovládača
Tento ovládač umožňuje dva rôzne prevádzkové režimy:
- Používateľ môže systém(-y) osvetlenia ručne zapnúť alebo vypnúť v
manuálnom režime.
- Ovládač umožňuje v automatickom režime nakonfigurovať každý z 2
nezávislých kanálov až na 4 intervaly.
Prevádzkový interval predstavuje dobu zapnutia svietidla, ktoré má
gradient roztmievania, čo je doba konštantnej intenzity svetla, a gradient
stmievania. Profil je súbor pozostávajúci z 1 až 4 prevádzkových intervalov.
Keď používateľ nakonfiguruje prevádzkové intervaly, v prípade časovej
kolízie medzi nimi ich nikdy nemožno overiť. Pre každý overený interval sú
stanovené tieto parametre:
- Stav: aktívny alebo neaktívny;
- hodina a minúta začiatku roztmievania alebo stmievania;
- doba trvania roztmievania alebo stmievania (10 až 90 minút);
- percento intenzity svetla (0 až 100 %).
ex.
EASY LED
UNIVERSAL
2.0
Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket
CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A
SK
55
