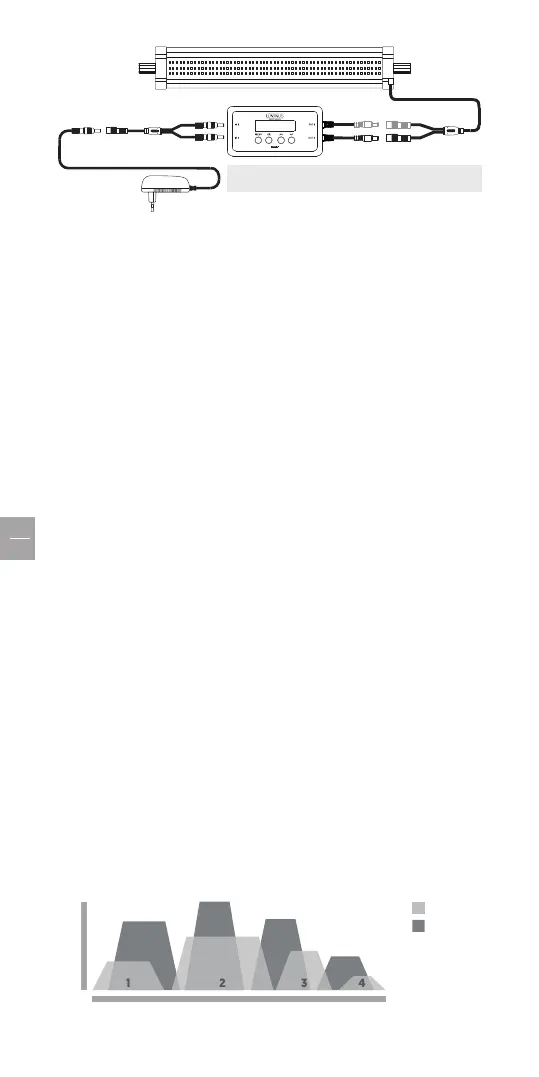

Fig. 2 - Esquema de Ligações do Controlador
Instruções de Instalação e Segurança
- Proteger sempre a fonte de alimentação da corrente eléctrica antes de
qualquer instalação ou manutenção do seu controlador.
- Ao instalar o controlador, verifique se há espaço suficiente nas laterais
para ligar a fonte de alimentação e as luminárias.
- Quando o controlador estiver posicionado, conecte as luminárias ao
controlador ligando-as aos conectores correctos na unidade de controlo.
- Depois de montado e conectado de acordo com as instruções, pode ligar à
corrente eléctrica.
- AVISO: O controlador Luminus não é à prova de água. Não instalar em
cima do aquário ou em qualquer posição onde possa cair acidentalmente
na água, ou entre em contacto com a água.
- Não utilizar a aplicação se estiver danificada, não funcionar
correctamente, cair ou se entrou em contacto com água.
- Faça uma “curva de gotejo” com o cabo para evitar que a água escorra
através do cabo e entre em contacto com o controlador Luminus.
ATENÇÃO! A intensidade de corrente do transformador terá de
corresponder à intensidade de corrente necessária para as luminárias. Por
exemplo: Para duas luminárias de 2,5A cada, é necessário um
transformador de 5A.
- Não desmonte o controlador. Esta acção invalida a garantia.
- O controlador Luminus não precisa de manutenção. No entanto, poderá
limpá-lo com um pano suave e húmido.
Modo de Funcionamento do Controlador
O controlador permite dois modos de funcionamento:
- Em modo manual, o utilizador pode ligar e desligar manualmente o(s)
sistema(s) de iluminação.
- Em modo automático, o controlador oferece a cada um dos 2 canais a
possibilidade de se configurarem até 4 intervalos.
Um intervalo de funcionamento é o período de tempo de ligação da
luminária, que contém uma rampa de fade-in, um período de intensidade
de luz constante e uma rampa de fade-out. Um perfil é um conjunto
formado por 1 a 4 intervalos de funcionamento.
Os intervalos de funcionamento, no momento em que o utilizador os
configura, nunca poderão ser validados caso haja uma colisão temporal
entre eles. Para cada intervalo validado, definem-se os seguintes
parâmetros:
- Estado: activo ou inactivo;
- Hora e minuto de início de fade-in ou fade-out da rampa;
- Duração da rampa de fade-in ou fade-out (10 a 90 minutos);
- Percentagem da intensidade da luz (0 a 100%).
Fig. 3 - Diagrama temporal de funcionamento
ex.
EASY LED
UNIVERSAL
2.0
Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket
CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A
00h 23:59h12h
1
2
3
4
1
2
3
4
CHANNEL 1
CHANNEL 2
0%
100%
50%
PT
3
