techem Compact Ve - Page 21

21
PL

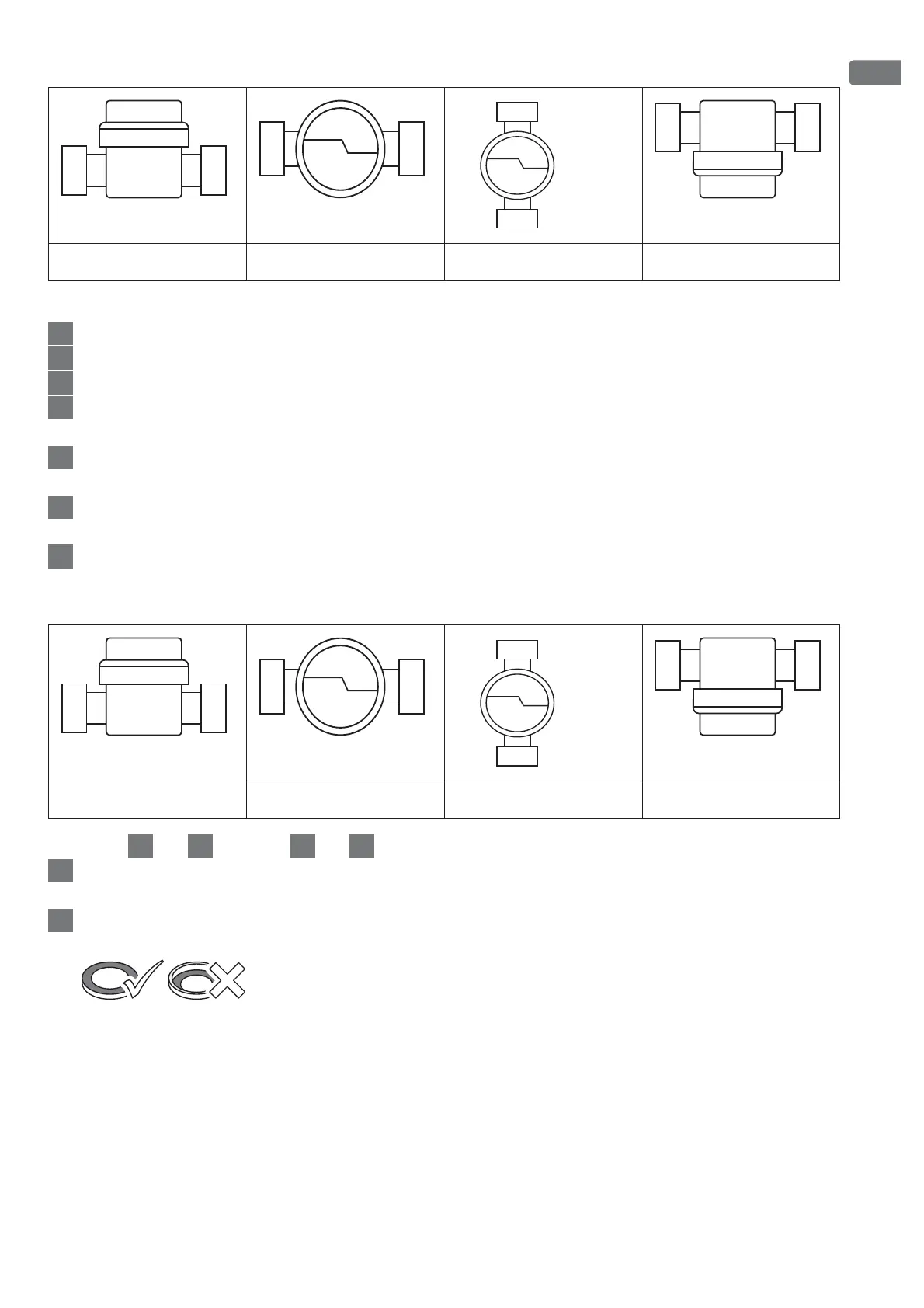

Dozwolone położenia montażowe TE1
9999
Procedura TE1:
1
Dokładnie przepłukać instalację.
2
Zamknąć zawory odcinające wobiegu zasilającym ipowrotnym.
3
Wykręcić zaślepkę w kierunku przeciwnym do ruchu wskazówek zegara.
4
Oczyścić powierzchnie uszczelniające oraz o-ring kapsuły pomiarowej i skontrolować
pod kątem ewentualnych uszkodzeń.
5
Powierzchnie uszczelniane przyłączy delikatnie natłuścić. Można użyć smaru dostępne-
go pod Art. 160958.
7
Kapsułę pomiarową wkręcić ręcznie do oporu w korpus i dokręcić kluczem hakowym o
1/8 maksymalnie 1/4 obrotu.
8
Obrócić przelicznik do pozycji dogodnej dla odczytu.
Dozwolone położenia montażowe IST
9992
Kroki od
1
do
4
oraz od
7
do
8
wykonać jak dla geometrii przyłącza TE1.
5
Gwint oraz mały o-ring kapsuły pomiarowej oraz uszczelkę o profilu L lekko natłuścić.
Można użyć smaru Art Nr 160958.
6
Umieścić uszczelkę o profilu L w korpusie – płaska powierzchnia musi być skierowana
wgórę.
