27
IT

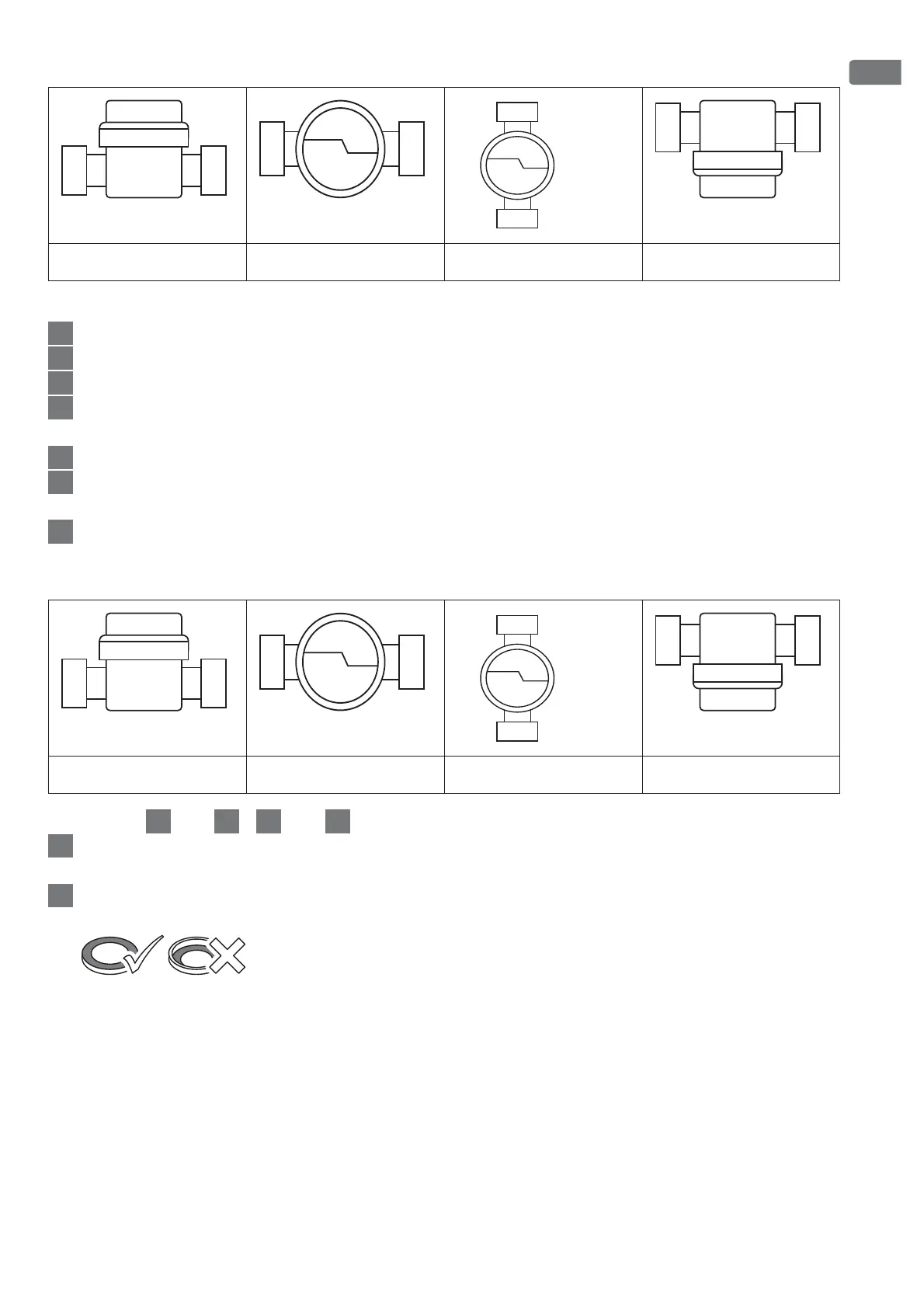

Posizioni di montaggio consentite TE1
9999
Processo TE1:
1
Risciacquare abbondantemente la condotta.
2
Chiudere le valvole di mandata e ritorno.
3
Ruotare il coperchio cieco o il contatore in senso antiorario.
4
Pulire le superfici di tenuta del raccordo di collegamento e l'o-ring della capsula di
misurazione.
5
Ingrassare le superfici del raccordo di collegamento con apposito lubrificante.
7
Avvitare a mano la capsula di misurazione nell'elemento di connessione, stringendo
bene e quindi serrare di
1
/
8
sino a un max di
1
/
4
di giro.
8
Ruotare il calcolatore in una posizione facilmente leggibile.
Posizioni di montaggio consentite IST
9992
I passaggi
1
da a
4
e
7
da a
8
come nella geometria di connessione TE1.
5
Lubrificare leggermente la filettatura e il piccolo o-ring della capsula di misurazione e la
guarnizione del profilo a L utilizzando un apposito lubrificante.
6
Posizionare la guarnizione del profilo a L con elemento di collegamento; la superficie
piana deve essere rivolta verso l'alto.
