3

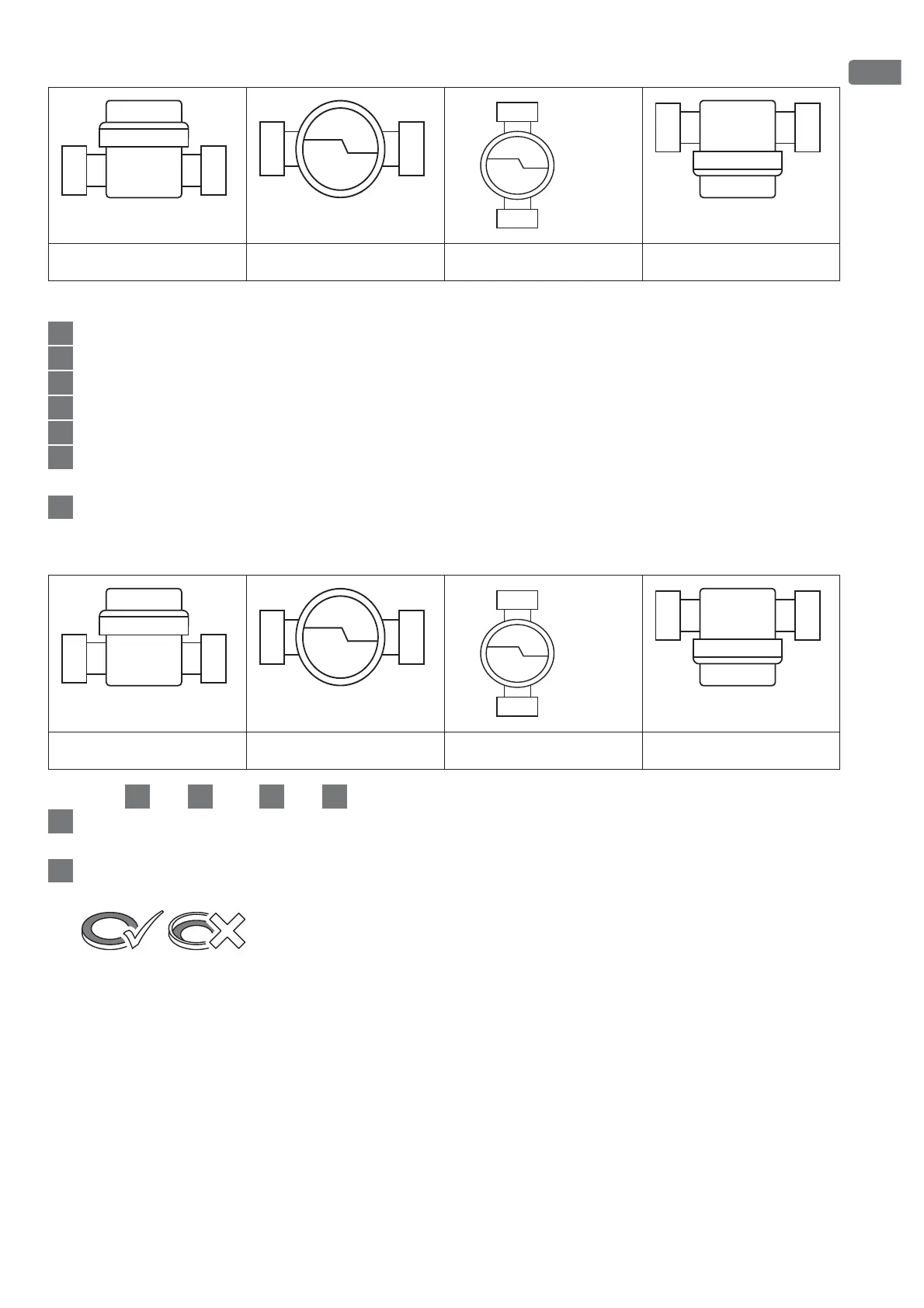

Zulässige Einbaulagen TE1
9999
Ablauf TE1:
1
Leitung gründlich spülen.
2
Absperrorgane im Vor- und Rücklauf schließen.
3
Blinddeckel oder Altzähler gegen den Uhrzeigersinn herausdrehen.
4
Dichtflächen des Anschlussstücks und O-Ring der Messkapsel reinigen.
5
Dichtflächen des Anschlussstücks dünn mit Hahnfett einfetten.
7
Messkapsel in das Anschlussstück handfest einschrauben und mit dem Techem-Ha-
kenschlüssel um
1
/
8
bis max.
1
/
4
Umdrehung anziehen.
8
Rechenwerk in eine gut ablesbare Position drehen.
Zulässige Einbaulagen IST
9992
Schritte
1
bis
4
und
7
bis
8
wie bei der Anschlussgeometrie TE1.
5
Gewinde und kleinen O-Ring der Messkapsel sowie L-Profildichtung dünn mit Hahnfett
einfetten.
6
L-Profildichtung im Anschlussstück einlegen - dabei muss ihre Planfläche nach oben
zeigen.
DE
