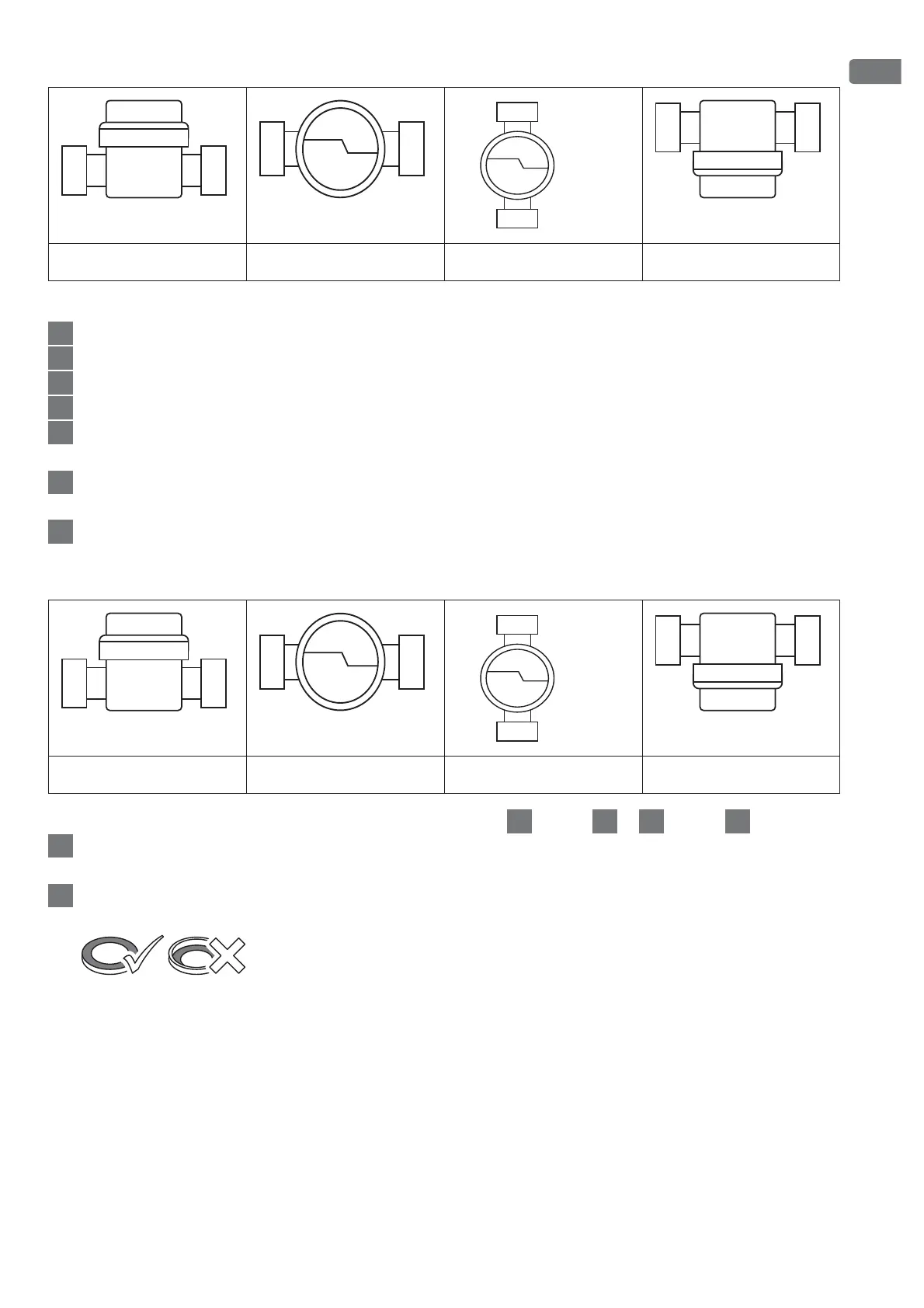

TE1 için İzin verilen montaj pozisyonları
9999
TE1 Süreci:
1
Boru hattını iyice temizleyin.
2
Gidiş hattında ve Dönüş hattında bulunan Kesme Kapama Vanalarını kapatınız.
3
Alt Gövde Test Tapasını veya eski Sayacı Saat yönünün tersine çevirerek çıkartınız.
4
Bağlama Parçasının contalık yüzeyini ve Ölçüm Kapsülünün O-halkasını temizleyiniz.
5
Bağlama Parçasının contalık yüzeyini musluk yağıyla ince bir tabaka oluşturarak
yağlayınız.
7
Ölçüm Kapsülünü el gücü ile Bağlama Parçasının içine çeviriniz ve Techem Kanca
Anahtarı ile
1
/
8
ve maks.
1
/
4
devir arası çevirerek sıkınız.
8
Hesaplama Birimini iyi okunulabilir konuma getiriniz.
İzin verilen montaj pozisyonları (IST)
9992
Sıralamalar TE1 bağlantı geometrisinde olduğu gibi
1
kadar
4
ve
7
kadar
8
.
5
Ölçüm Kapsülünün O-halkasının ve vida dişlisinin ile L- Profil contasının yüzeylerinde
musluk yağı ile ince yağ tabakası oluşturun.
6
L- Profil contasını Bağlama Parçasının içine yerleştirin - bu arada düz yüzey yukarıya
göstermelidir.
