techem Compact Ve - Page 75

75
ES

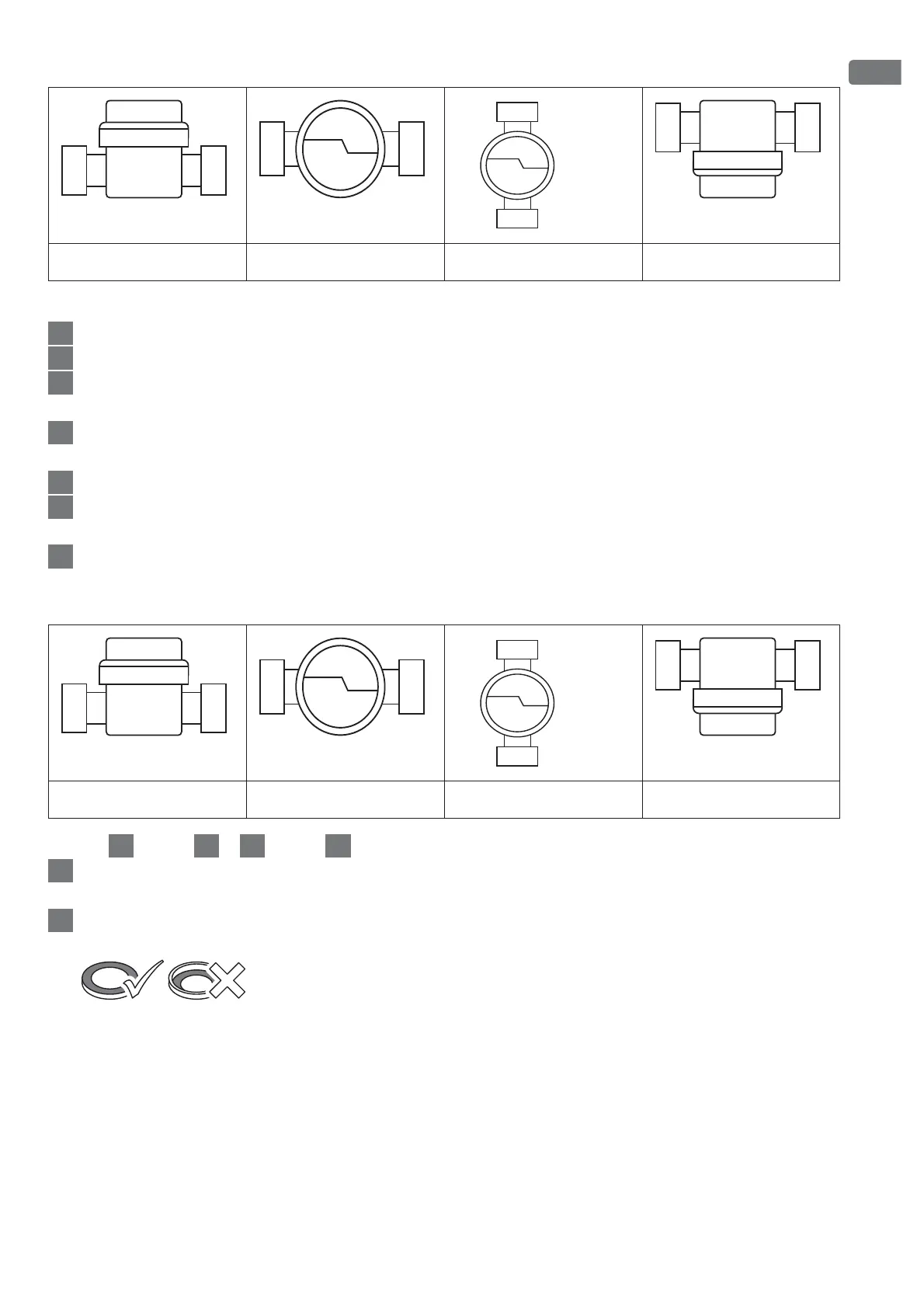

Posiciones de montaje permitidas TE1
9999
Procedimiento TE1:
1
Lavar a fondo el conducto.
2
Cerrar las válvulas de cierre en el flujo de entrada y retorno.
3
Desenroscar la cubierta temporal o el contador antiguo en sentido opuesto a las agujas
del reloj.
4
Limpiar las superficies de sellado del conector y de la junta tórica de la cápsula de
medición.
5
Engrasar las superficies de sellado del conector ligeramente con grasa para grifos.
7
Atornillar la cápsula de medición a mano y apretar con la llave inglesa de Techem en
1
/
8
hasta máximo
1
/
4
.
8
Colocar la unidad de cálculo en una posición de fácil lectura.
Posiciones de montaje permitidas IST
9992
Pasos
1
hasta
4
y
7
hasta
8
como en los valores geométricos de conexión de TE1.
5
Engrasar ligeramente con grasa para grifos la rosca y la pequeña junta tórica de la
cápsula de medición, así como la junta perfilada en L.
6
Colocar la junta perfilada en L en el conector - para ello su superficie plana debe estar
hacia arriba.
