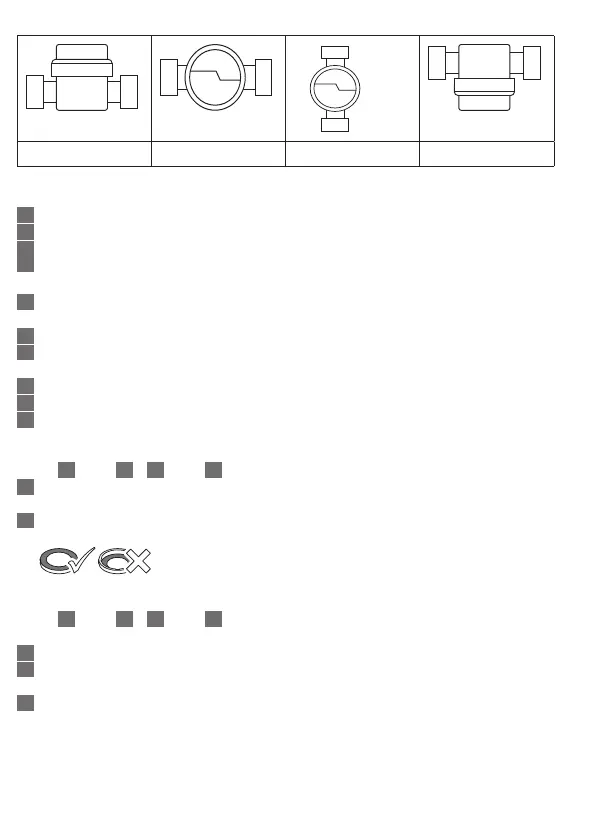

Posiciones de montaje permitidas
TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1
Representación de ejemplo
Geometría de montaje de TE1:
1
Enjuagar a fondo la tubería.
2
Cerrar las válvulas de cierre de entrada y de retorno.
3
Aliviar la presión de las tuberías.
4
Desenroscar la tapa ciega o el contador usado en el sentido contrario a las agujas del
reloj.
5
Limpiar las superficies de sellado del conector y la junta tórica de la cápsula de medi-
ción.
6
Engrasar las superficies de sellado del conector ligeramente con grasa de grifo.
8
Atornillar firmemente la cápsula de medición en el conector y apretar con la llave de
gancho de Techem girando de
1
/
8
hasta máx.
1
/
4
de vuelta.
9
Orientar la unidad informática en una posición de legibilidad adecuada.
10
Sellar el alojamiento de contador.
11
Orientar el medidor compacto en una posición de legibilidad adecuada.
Montaje de la geometría IST (solo desviaciones con respecto a TE1)
Pasos
1
hasta
5
y
8
hasta
11
como en la geometría de conexión TE1.
6
Engrasar ligeramente con grasa para grifo las roscas y la junta tórica de la cápsula de
medición, así como el sello perfiladoL.
7
Colocar un sello perfiladoL nuevo en el conector, aquí su superficie plana debe apun-
tar hacia arriba.
Montaje de la geometría A1 (solo desviaciones para respecto a TE1)
Pasos
1
hasta
5
y
10
hasta
11
como en la geometría de conexión TE1.
6
Retirar la junta tórica anterior.
7
Comprobar las superficies de sellado y las roscas y, si procede, limpiar con medios
adecuados.
8
Engrasar las superficies de sellado del conector ligeramente con grasa de grifo.
