108

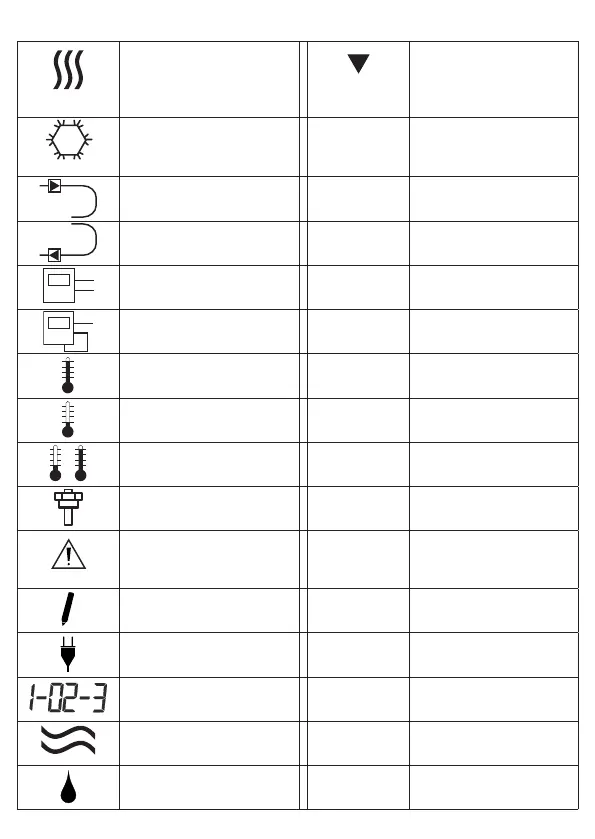

Símbolos (placa de identificación/pantalla)
Contador de energía
(energía calorífica)
Modo ZVEI de la interfaz activo.
La comunicación entre aparatos
TAVO solo es posible si está
inactivo -> símbolo apagado.
Contador de frío
(energía de refrigeración)
CE M... ... Año de calibración, organismo
de control autorizado, etc.
Entrada PN / PS Etapa de presión
Retorno p.ej.,
47114711
Número de artículo
Montaje simétrico p.ej.,
E1
Clase de precisión
electromagnética
Montaje asimétrico p.ej.,
M1
Clase de precisión
mecánica
Temperatura de impulsión p.ej.,
2
Clase de
precisión en la detección
Temperatura de retorno p.ej.,
DE-07-MI004-...
Número de conformidad
Diferencia de temperatura qi [m
3
/h] Caudal mínimo
(para qi/qp = 1:50)
Manguito de inmersión qp [m
3
/h] Caudal nominal
Indicación de errores (triángulo
de señalización) en todos los
indicadores
qs [m
3
/h] Caudal máximo
Modo de edición posible Q / Qq [°C] Rango de temperatura
Solo visible en la prueba de panta-
lla - ¡sin función! Sin uso
∆Q [K] Diferencia de temperatura
Representación para los planos de
indicación correspondientes
Caudal>0
Solo visible en la prueba de
pantalla - ¡sin función!

kWh
000

kWh
000
