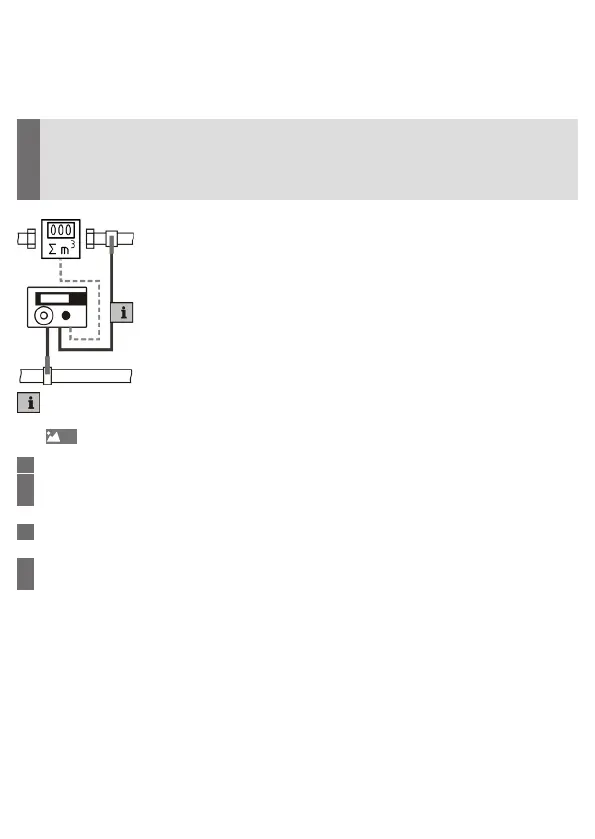

Montáž teplotních čidel
Teplotní čidlo zpátečky je buď integrováno v měřicí kapsli, nebo musí být namontová-
no do připojovacího kusu. Teplotní čidlo přívodu se montuje do speciálního kulového
kohoutu, nebo do ponorné jímky schválené pro tento typ čidla. – U varianty pro přívod je
to obráceně.
!
Délka kabelu teplotního čidla nesmí být změněna!
Při montáži dvou volných teplotních čidel musí být čidlo s označením namontováno
na stejnou větev topení jako měřič průtoku.
Označení čidla
1
Z místa, pro montáž čidel, vypusťte tlak.
2
Vyšroubujte uzavírací šroub ze speciálního kulového kohoutu.
3
Nasaďte přiložený O-kroužek na montážní čep. Použijte pouze jeden O-kroužek.
Při výměně čidla nahraďte starý O-kroužek novým.
4
O-kroužek na montážním čepu nasuňte otáčivým pohybem do otvoru uzavíracího
šroubu.
5
Opačným koncem montážního čepu posuňte O-kroužek do výsledné polohy.
6
Vložte teplotní čidlo s mosazným šroubem do otvoru uzavíracího šroubu
a silně ho rukou utáhněte. Nepoužívejte žádné nářadí!
Platné pouze v Německu
Za použití pravidla tolerance PTB mohou být teplotní čidla pro měřiče tepla až po jmenovitý
průtok qp 6,0 m³/h a při dodržení následujících bodů dále instalována do stávajících ponor-
ných jímek:
• Nejedná se o novou instalaci na místo měření
• Ponorná jímka musí být v poli jednoznačně identifikovaná: k tomu viz.:
http://www.ptb.de (hledaný pojem „stávající ponorná jímka“). Pro přiřazení použijte číslo
ES přezkoušení typu, které najdete v přiloženém prohlášení o shodě.
• Poznamenejte číslo ponorné jímky na štítku (např. označovací štítky č. art. 180695), který
musí být bezpečně zaplombován a namontován na jednom z čidel.
• Teplota média nesmí překročit 90 °C.
