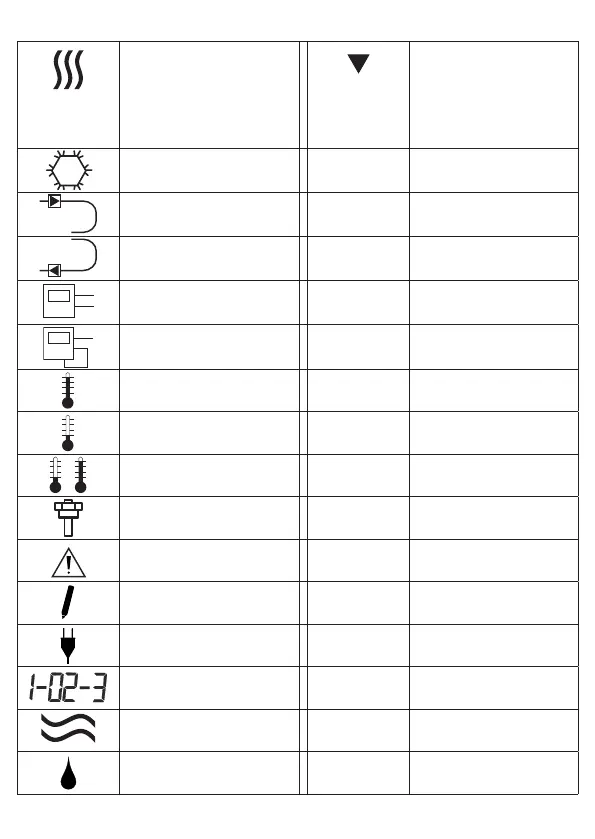

Symboler (Typskylt/skärm)
Värmemätare
(värmeenergi)
Gränssnittets ZVEI- läge har
aktiverats. Kommunikation
med TAVO-enheter kan en-
dast ske om denna funktion
deaktiverats -> om symbolen
inte lyser.
Kylmätare
(kylenergi)
CE M... ... Kalibrering, betecknings-
organ, ...
Framledning PN / PS Trycknivå
Returledning t.ex.
47114711
Artikelnummer
Symmetrisk installation t.ex.
E1
Elektromagnetiskt
precisionsklass
Assymmetrisk installation t.ex.
M1
Mechanisk
precisionsklass
Framledningstemperatur t.ex.
2
noggrannhetsklass
Returtemperatur t.ex.
DE-07-MI004-...
Överensstämmelsenummer
Temperaturdierens qi [m
3
/h] minsta flöde
(om qi/qp = 1:50)
dykrör qp [m
3
/h] Nominellt flöde
Felindikering (varningstriangel)
på alla indikatorer
qs [m
3
/h] största flöde
Redigeringsläge kan aktiveras Q / Qq [°C] Temperaturområde
Visas endast vid skärmtest -
ingen funktion! outnyttjad
∆Q [K] Temperaturdierens
Illustration för respektive
visningsnivåer
Flödet > 0
Visas endast vid skärmtest -
ingen funktion!
kWh
000
kWh
000
