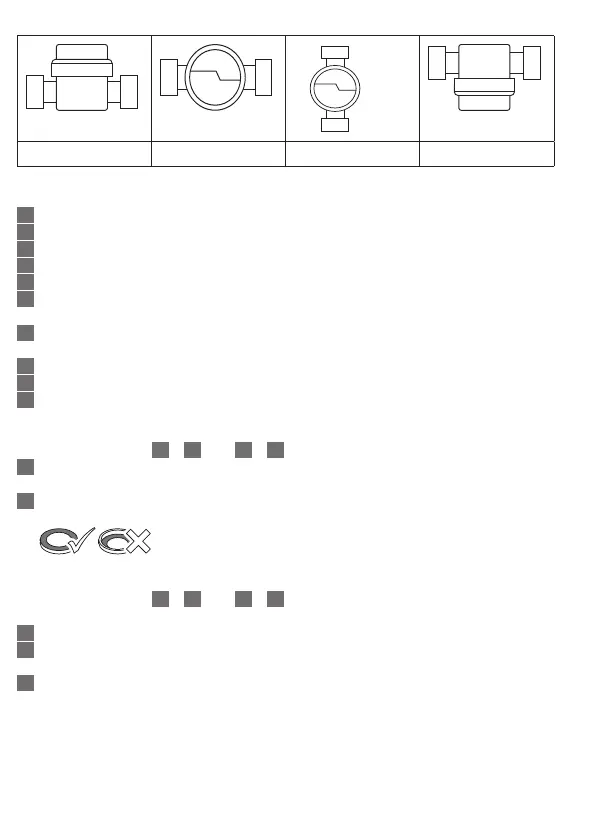

Posizioni di montaggio consentite
TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1
Rappresentazioni indicative
Montaggio geometria TE1:
1
lavare accuratamente la tubazione.
2
Chiudere i dispositivi di chiusura nella mandata e nel ritorno.
3
Depressurizzare le tubazioni.
4
Svitare il tappo cieco o il vecchio contatore in senso antiorario.
5
Pulire le superfici di tenuta del raccordo e dell'O-ring della capsula di misurazione.
6
Ingrassare le superfici di tenuta del raccordo con uno strato sottile di grasso per rubi-
netti.
8
Avvitare saldamente a mano la capsula di misurazione nel raccordo e con la chiave a
gancio Techem serrare da
1
/
8
a max.
1
/
4
di giro.
9
Collocare il calcolatore in posizione facilmente leggibile.
10
Sigillare l'alloggiamento del contatore.
11
Ruotare il contatore compatto in una posizione che ne consenta la facile lettura.
Montaggio geometria IST (solo deviazioni rispetto a TE1)
Seguire i passaggi da
1
a
5
e da
8
a
11
come per la geometria di raccordo TE1.
6
Ingrassare la filettatura e l'O-ring piccolo della capsula di misurazione nonché la guarni-
zione di profilo a L con uno strato sottile di grasso per rubinetti.
7
Inserire la guarnizione di profilo a L nel pezzo di raccordo, con la superficie piana rivolta
verso l'alto.
Montaggio geometria A1 (solo deviazioni rispetto a TE1)
Seguire i passaggi da
1
a
5
e da
10
a
11
come per la geometria di raccordo TE1.
6
Rimuovere il vecchio O-ring.
7
Controllare le superfici a tenuta e la filettatura e pulirle se necessario con un mezzo
idoneo.
8
Ingrassare le superfici di tenuta del raccordo con uno strato sottile di grasso per rubi-
netti.
